Đấu sao tam giác là phương pháp khởi động motor điện 3 pha phổ biến nhất, giúp giảm dòng khởi động và bảo vệ động cơ khỏi sốc điện hiệu quả. Thực hiện sai sơ đồ đấu nối tiềm ẩn nguy cơ cháy cuộn dây và hỏng toàn bộ hệ thống điện phía sau. Thợ Việt hướng dẫn chi tiết nguyên lý và các bước thực hiện đấu sao tam giác đúng kỹ thuật ngay bên dưới.

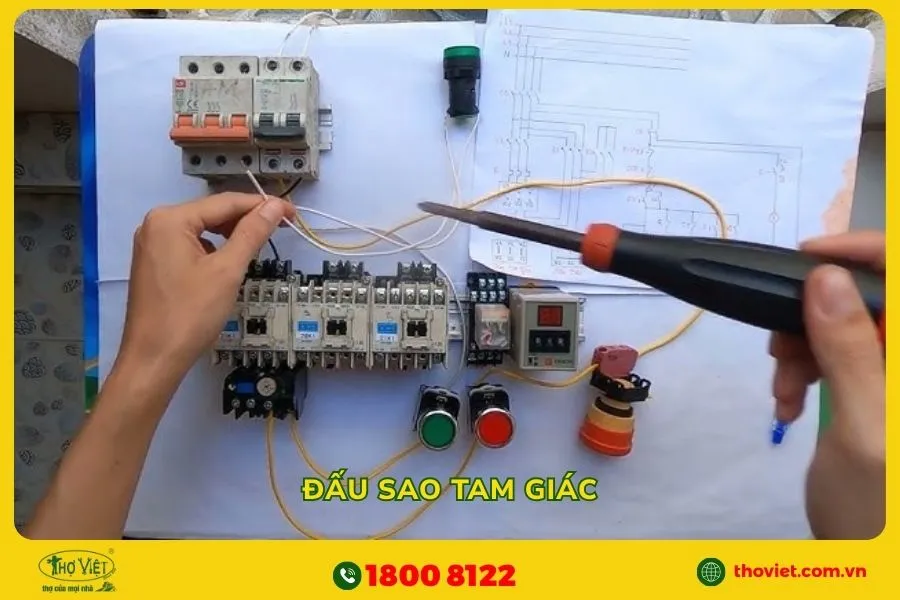

Đấu điện sao tam giác
Mạch sao tam giác là gì?
Mạch sao tam giác (Star-Delta Starter) là phương pháp khởi động giảm áp kinh điển, được ứng dụng rộng rãi cho động cơ không đồng bộ 3 pha công suất lớn nhằm giảm dòng khởi động xuống còn khoảng một phần ba so với khởi động trực tiếp. Nhờ đó, phương pháp này giúp hạn chế sụt áp lưới điện, bảo vệ thiết bị phía sau và kéo dài đáng kể tuổi thọ động cơ trong quá trình vận hành lâu dài.
Ưu & nhược điểm của đấu sao tam giác
| Ưu điểm | Nhược điểm |
| Giảm dòng khởi động xuống còn 1/3 so với khởi động trực tiếp | Chỉ áp dụng được cho động cơ thiết kế đấu tam giác ở điện áp định mức |
| Hạn chế sụt áp lưới điện, tránh ảnh hưởng thiết bị khác đang vận hành | Mô-men khởi động giảm 1/3, không phù hợp với tải nặng ngay lúc khởi động |
| Chi phí thấp hơn biến tần và bộ khởi động mềm, dễ tìm linh kiện | Xuất hiện xung dòng thứ hai khi chuyển từ sao sang tam giác gây giật cơ học |
| Cấu tạo đơn giản, dễ lắp đặt và bảo trì trong điều kiện thực tế | Thời gian chuyển đổi cần tính toán chính xác, sai lệch dễ gây hỏng động cơ |
| Kéo dài tuổi thọ động cơ nhờ giảm stress cơ học khi khởi động | Không kiểm soát tốc độ linh hoạt, kém hiệu quả với tải yêu cầu khởi động êm |
Công dụng khi đấu sao tam giác
Đấu sao tam giác được ứng dụng rộng rãi trong công nghiệp nhờ khả năng khởi động động cơ công suất lớn một cách an toàn, tiết kiệm và bảo vệ hiệu quả toàn bộ hệ thống điện. Dưới đây là những công dụng thực tế phổ biến nhất trong quá trình vận hành sản xuất.
Giảm dòng khởi động động cơ
Dòng khởi động trực tiếp của động cơ 3 pha có thể gấp 5 đến 7 lần dòng định mức, gây sốc điện mạnh cho toàn bộ hệ thống điện trong nhà máy. Đấu sao tam giác giúp giảm dòng khởi động xuống còn khoảng 1/3, bảo vệ cuộn dây động cơ và các thiết bị điện đang vận hành cùng hệ thống. Vì vậy, đây là giải pháp bắt buộc cho các động cơ công suất lớn trong dây chuyền sản xuất công nghiệp.
Hạn chế sụt áp lưới điện
Dòng khởi động lớn làm sụt áp lưới điện đột ngột, ảnh hưởng trực tiếp đến các thiết bị điện tử nhạy cảm đang hoạt động trong cùng hệ thống. Đấu sao tam giác giảm thiểu hiện tượng sụt áp này, đảm bảo điện áp lưới ổn định trong suốt quá trình khởi động động cơ. Kết quả là toàn bộ thiết bị trong nhà máy hoạt động ổn định hơn, giảm nguy cơ lỗi và hư hỏng do điện áp không ổn định gây ra.
Bảo vệ và kéo dài tuổi thọ động cơ
Khởi động trực tiếp liên tục tạo ra stress cơ học và nhiệt độ cao trong cuộn dây, làm lão hóa nhanh lớp cách điện và rút ngắn tuổi thọ động cơ đáng kể. Đấu sao tam giác giảm thiểu tác động này bằng cách khởi động nhẹ nhàng hơn, hạn chế nhiệt độ và rung động cơ học trong giai đoạn đầu khởi động. Thêm vào đó, tuổi thọ bạc đạn và các bộ phận cơ khí cũng được kéo dài nhờ giảm lực xoắn đột ngột khi động cơ bắt đầu quay.
Tiết kiệm chi phí vận hành
Dòng khởi động lớn tiêu thụ lượng điện năng đáng kể trong vài giây đầu, cộng dồn theo thời gian sẽ làm tăng đáng kể chi phí điện năng vận hành cho nhà máy. Đấu sao tam giác giảm tiêu thụ điện trong giai đoạn khởi động, góp phần tiết kiệm chi phí vận hành dài hạn cho doanh nghiệp. Ngoài ra, chi phí bảo trì và thay thế linh kiện cũng giảm đáng kể nhờ động cơ ít bị hao mòn hơn trong quá trình sử dụng thực tế.
Ứng dụng phổ biến trong công nghiệp
Đấu sao tam giác được ứng dụng rộng rãi trong các hệ thống máy bơm, máy nén khí, băng tải, quạt công nghiệp và các dây chuyền sản xuất có động cơ công suất từ 5kW trở lên. Đây là giải pháp khởi động tiêu chuẩn trong hầu hết các nhà máy sản xuất tại Việt Nam nhờ chi phí lắp đặt thấp và độ tin cậy cao trong vận hành thực tế.
Vì vậy, kỹ thuật viên điện công nghiệp cần nắm vững nguyên lý và cách đấu nối sao tam giác để xử lý hiệu quả các sự cố liên quan trong thực tế.
Nguyên lý hoạt động của sao tam giác
Mạch sao tam giác hoạt động theo hai giai đoạn khởi động liên tiếp, ban đầu đấu cuộn dây động cơ theo hình sao để giảm điện áp đặt lên mỗi cuộn dây xuống còn 1/√3 so với điện áp định mức, từ đó giảm dòng khởi động xuống còn khoảng 1/3.
Sau một khoảng thời gian cài đặt sẵn trên relay thời gian, mạch tự động chuyển sang đấu tam giác để động cơ vận hành ở điện áp định mức và đạt công suất tối đa theo thiết kế.
Vì vậy, việc cài đặt thời gian chuyển đổi từ sao sang tam giác chính xác là yếu tố then chốt quyết định hiệu quả bảo vệ và vận hành ổn định của toàn bộ hệ thống.
Sơ đồ mạch sao tam giác
Sơ đồ mạch sao tam giác bao gồm 3 contactor chính gồm contactor tổng K1, contactor sao KY và contactor tam giác KD, phối hợp hoạt động với nhau theo tín hiệu điều khiển từ relay thời gian.
Mỗi contactor đảm nhận một vai trò riêng biệt trong mạch, phối hợp chặt chẽ để đảm bảo quá trình chuyển đổi từ sao sang tam giác diễn ra an toàn và đúng thời điểm. Vì vậy, hiểu rõ chức năng từng contactor trong sơ đồ là bước nền tảng quan trọng trước khi tiến hành đấu nối thực tế.
| Các thiết bị trong sơ đồ mạch sao tam giác | ||
| Thiết bị | Ký hiệu | Chức năng |
| Contactor tổng | K1 | Đóng nguồn điện 3 pha vào động cơ trong suốt quá trình khởi động và vận hành |
| Contactor sao | KY | Đấu điểm cuối 3 cuộn dây động cơ về chung một điểm trong giai đoạn khởi động sao |
| Contactor tam giác | KD | Đấu nối tiếp các cuộn dây thành hình tam giác khi động cơ chuyển sang vận hành định mức |
| Relay thời gian | TR | Cài đặt thời gian chuyển đổi từ sao sang tam giác, thường từ 5 đến 15 giây |
| Relay nhiệt | OL | Bảo vệ động cơ khỏi quá tải trong suốt quá trình vận hành |
| Aptomat | CB | Bảo vệ ngắn mạch và ngắt toàn bộ nguồn điện khi có sự cố |
| Nút nhấn khởi động | ON | Kích hoạt toàn bộ mạch điều khiển bắt đầu quá trình khởi động động cơ |
| Nút nhấn dừng | OFF | Ngắt toàn bộ mạch điều khiển và dừng động cơ ngay lập tức |
Một số trường hợp cần đấu mạch sao tam giác
Động cơ có công suất lớn từ 5kW trở lên
Động cơ công suất lớn tạo ra dòng khởi động cực cao khi khởi động trực tiếp, gây sụt áp lưới điện nghiêm trọng và ảnh hưởng đến toàn bộ thiết bị đang vận hành trong cùng hệ thống. Vì vậy, đấu sao tam giác là giải pháp bắt buộc cho các động cơ từ 5kW trở lên để đảm bảo khởi động an toàn và ổn định lưới điện.
Hệ thống máy bơm công nghiệp
Máy bơm công nghiệp thường sử dụng động cơ công suất lớn, khởi động thường xuyên nhiều lần trong ngày khiến dòng khởi động tích lũy gây hao mòn cuộn dây và bạc đạn nhanh chóng. Đấu sao tam giác giúp giảm thiểu tác động cơ học và nhiệt độ mỗi lần khởi động, kéo dài đáng kể tuổi thọ toàn bộ hệ thống bơm trong vận hành thực tế.
Máy nén khí và hệ thống khí nén
Máy nén khí công nghiệp có tải khởi động nặng, đòi hỏi mô-men xoắn lớn ngay từ đầu nhưng lại cần hạn chế dòng khởi động để bảo vệ lưới điện và các thiết bị xung quanh. Vì lý do này nên đấu sao tam giác là lựa chọn phổ biến nhất cho hệ thống máy nén khí trong các nhà máy và xưởng sản xuất hiện nay.
Băng tải và hệ thống vận chuyển
Động cơ dẫn động băng tải thường có công suất lớn và khởi động dưới tải, tạo ra dòng khởi động cao gây sốc điện cho toàn bộ hệ thống điện trong nhà máy. Đấu sao tam giác giúp băng tải khởi động êm hơn, giảm giật cơ học trên dây băng và bảo vệ hàng hóa trên băng tải không bị xô lệch khi máy bắt đầu chạy.
Quạt công nghiệp và hệ thống thông gió
Quạt công nghiệp công suất lớn trong các nhà máy dệt, nhà máy thực phẩm và hệ thống thông gió tòa nhà thường xuyên khởi động dừng theo chu kỳ, tích lũy stress cơ học đáng kể cho động cơ theo thời gian. Đấu sao tam giác giúp quạt khởi động từ từ, giảm rung động cánh quạt và kéo dài tuổi thọ ổ trục trong điều kiện vận hành liên tục.
Máy nghiền và thiết bị chế biến
Máy nghiền, máy trộn và các thiết bị chế biến công nghiệp có quán tính cơ học lớn, đòi hỏi thời gian tăng tốc dài và dòng khởi động cao hơn so với các loại máy thông thường. Thêm vào đó, tải trọng vật liệu bên trong máy khi khởi động làm tăng thêm mô-men cản, khiến việc áp dụng đấu sao tam giác càng trở nên cần thiết để bảo vệ động cơ hiệu quả.
Lưới điện yếu hoặc công suất máy biến áp hạn chế
Khu công nghiệp hoặc nhà máy sử dụng chung nguồn điện với nhiều đơn vị khác sẽ bị sụt áp nghiêm trọng nếu khởi động động cơ lớn trực tiếp mà không qua bộ giảm áp. Đấu sao tam giác trong trường hợp này không chỉ bảo vệ động cơ mà còn đảm bảo ổn định điện áp chung cho toàn bộ khu vực đang sử dụng chung nguồn điện.
Hướng dẫn cách đấu sao tam giác
Bước 1: Chuẩn bị dụng cụ và thiết bị
Chuẩn bị đầy đủ 3 contactor, 1 relay thời gian, 1 relay nhiệt, 1 aptomat 3 pha, nút nhấn ON và OFF cùng dây dẫn đủ tiết diện phù hợp với công suất động cơ.
Bước 2: Ngắt điện và kiểm tra an toàn
Ngắt toàn bộ nguồn điện tại aptomat tổng, dùng bút thử điện kiểm tra lại 3 pha để đảm bảo không còn điện trước khi bắt đầu đấu nối.
Bước 3: Lắp đặt thiết bị lên thanh ray
Lắp aptomat, 3 contactor, relay thời gian và relay nhiệt lên thanh ray DIN bên trong tủ điện theo đúng thứ tự sơ đồ bố trí thiết bị.
Bước 4: Đấu mạch động lực 3 pha
Đấu nguồn điện 3 pha từ aptomat vào contactor tổng K1, sau đó đấu đầu ra của K1 đến relay nhiệt và tiếp tục đến 6 đầu dây của động cơ.
Bước 5: Đấu contactor sao KY
Nối 3 đầu dây cuối U2, V2, W2 của động cơ vào contactor sao KY, khi KY đóng sẽ nối chung 3 điểm cuối cuộn dây tạo thành điểm trung tính hình sao.
Bước 6: Đấu contactor tam giác KD
Đấu contactor tam giác KD nối chéo đầu đầu và đầu cuối của từng cuộn dây động cơ theo đúng thứ tự U1-W2, V1-U2, W1-V2 để tạo thành mạch tam giác kín.
Bước 7: Đấu mạch điều khiển
Đấu mạch điều khiển gồm nút nhấn ON, nút nhấn OFF, cuộn hút các contactor và relay thời gian theo đúng sơ đồ điều khiển, đảm bảo mạch khóa chéo KY và KD hoạt động đúng.
Bước 8: Cài đặt relay thời gian
Cài đặt thời gian chuyển đổi từ sao sang tam giác trên relay thời gian TR, thông thường từ 5 đến 15 giây tùy theo công suất và đặc tính tải của động cơ.
Bước 9: Cài đặt relay nhiệt bảo vệ
Chỉnh relay nhiệt OL về mức dòng bảo vệ phù hợp, thường bằng 1,1 đến 1,25 lần dòng định mức ghi trên nhãn động cơ để bảo vệ quá tải hiệu quả.
Bước 10: Kiểm tra toàn bộ đấu nối trước khi cấp điện
Đối chiếu lại toàn bộ đầu dây với sơ đồ kỹ thuật, kiểm tra độ chắc chắn của từng vít đầu dây và xác nhận mạch khóa chéo KY, KD đã được đấu đúng trước khi cấp điện.
Bước 11: Cấp điện và chạy thử không tải
Đóng aptomat cấp điện, nhấn nút ON và quan sát quá trình chuyển đổi từ sao sang tam giác, kiểm tra thời gian chuyển đổi và tiếng động bất thường của động cơ.
Bước 12: Đo thông số và nghiệm thu
Dùng ampe kìm đo dòng điện 3 pha trong cả hai chế độ sao và tam giác, đối chiếu với thông số định mức và điều chỉnh relay thời gian nếu cần thiết trước khi đưa vào vận hành chính thức.
Lưu ý khi đấu sao tam giác
- Ngắt điện hoàn toàn trước khi đấu nối: Tuyệt đối không thao tác đấu dây khi mạch điện vẫn còn nguồn, điện áp 3 pha trong tủ điện công nghiệp có thể gây điện giật chết người tức thì.
- Không bỏ qua mạch khóa chéo KY và KD: Contactor sao và contactor tam giác đóng cùng lúc sẽ gây ngắn mạch trực tiếp, phá hủy hoàn toàn động cơ và toàn bộ mạch điện chỉ trong tích tắc.
- Cài đặt thời gian relay chính xác: Chuyển từ sao sang tam giác quá sớm khi động cơ chưa đạt tốc độ ổn định sẽ tạo ra xung dòng lớn, gây giật cơ học và hỏng cuộn dây động cơ.
- Chọn contactor đúng thông số dòng điện: Contactor sao chịu dòng nhỏ hơn contactor tam giác, chọn sai thông số sẽ làm cháy contactor ngay trong quá trình vận hành thực tế.
- Kiểm tra chiều quay động cơ trước khi chạy tải: Đấu sai thứ tự pha khiến động cơ quay ngược chiều, gây hỏng hóc thiết bị cơ khí phía sau ngay lần khởi động đầu tiên.
- Đấu đúng thứ tự đầu dây U1, V1, W1 và U2, V2, W2: Nhầm lẫn thứ tự đầu dây cuộn dây động cơ khi đấu tam giác sẽ khiến động cơ mất cân bằng pha, nóng bất thường và hỏng cuộn dây nhanh chóng.
- Cài đặt relay nhiệt đúng dòng bảo vệ: Relay nhiệt chỉnh quá cao sẽ không bảo vệ được động cơ khi quá tải, chỉnh quá thấp sẽ khiến relay tác động nhầm và dừng động cơ không cần thiết.
#Tham khảo: Dịch vụ sửa điện TP.HCM
Câu hỏi thường gặp
Động cơ công suất bao nhiêu thì nên dùng mạch sao tam giác?
Thông thường, động cơ có công suất từ 5kW trở lên được khuyến nghị áp dụng mạch sao tam giác để hạn chế dòng khởi động và bảo vệ lưới điện. Tuy nhiên, quyết định có dùng hay không còn phụ thuộc vào công suất máy biến áp, độ ổn định lưới điện và yêu cầu mô-men khởi động của tải thực tế.
Vì vậy, với các động cơ dưới 5kW nhưng lắp đặt trên lưới điện yếu hoặc dùng chung nguồn với nhiều thiết bị khác vẫn nên cân nhắc áp dụng mạch sao tam giác.
Thời gian chuyển từ sao sang tam giác nên đặt là bao nhiêu giây?
Thời gian chuyển đổi từ sao sang tam giác thông thường được cài đặt từ 5 – 15 giây tùy theo công suất và đặc tính tải của động cơ trong thực tế vận hành. Nguyên tắc chung là chuyển sang tam giác khi động cơ đã đạt khoảng 70 – 80% tốc độ định mức, lúc này dòng điện đã giảm về gần mức bình thường.
Chuyển quá sớm sẽ tạo xung dòng lớn gây giật cơ học, chuyển quá muộn khiến cuộn dây chế độ sao chịu nhiệt quá lâu và hỏng nhanh hơn.
Tại sao, phải có khóa chéo giữa contactor Sao và Tam giác?
Khóa chéo giữa contactor sao KY và contactor tam giác KD đảm bảo tuyệt đối hai contactor này không thể đóng cùng lúc trong bất kỳ tình huống nào kể cả khi có sự cố mạch điều khiển. Nếu cả hai đóng đồng thời sẽ tạo ra ngắn mạch trực tiếp trên cuộn dây động cơ, phá hủy hoàn toàn động cơ và tủ điện chỉ trong tích tắc.
Vì vậy, mạch khóa chéo là yếu tố bảo vệ bắt buộc không được bỏ qua trong bất kỳ sơ đồ sao tam giác nào dù đơn giản hay phức tạp.
Ngoài khởi động bằng mạch sao tam giác, còn những cách khởi động nào?
Ngoài mạch sao tam giác, có nhiều phương pháp khởi động giảm áp khác được ứng dụng tùy theo yêu cầu kỹ thuật và ngân sách đầu tư của từng dự án. Bộ khởi động mềm (Soft Starter) cho phép tăng điện áp từ từ và kiểm soát mô-men khởi động linh hoạt hơn so với sao tam giác, phù hợp với tải yêu cầu khởi động êm
Biến tần (Inverter) là giải pháp tối ưu nhất hiện nay vì kiểm soát hoàn toàn tốc độ và mô-men động cơ trong cả quá trình khởi động lẫn vận hành, tiết kiệm điện năng đáng kể nhưng chi phí đầu tư ban đầu cao hơn nhiều so với các phương pháp còn lại.
