CB chống sét là giải pháp an toàn trong nhiều công trình dân dụng lẫn công nghiệp. Cùng Thợ Việt tìm hiểu rõ cấu tạo, nguyên lý và cách chọn CB chống sét phù hợp.
CB chống sét là gì?
CB chống sét (tiếng Anh: Surge Protection Device – SPD) là thiết bị điện được thiết kế nhằm bảo vệ hệ thống điện và các thiết bị phụ tải khỏi hiện tượng quá áp đột ngột do sét đánh gián tiếp hoặc các sự cố đóng cắt trên lưới điện gây ra.
Khác với CB thông thường (thường chỉ ngắt mạch khi quá tải hoặc ngắn mạch), CB chống sét có nhiệm vụ phát hiện xung điện áp cao bất thường trong thời gian cực ngắn (vài phần triệu giây) và dẫn toàn bộ dòng điện dư thừa đó xuống hệ thống tiếp địa một cách an toàn.

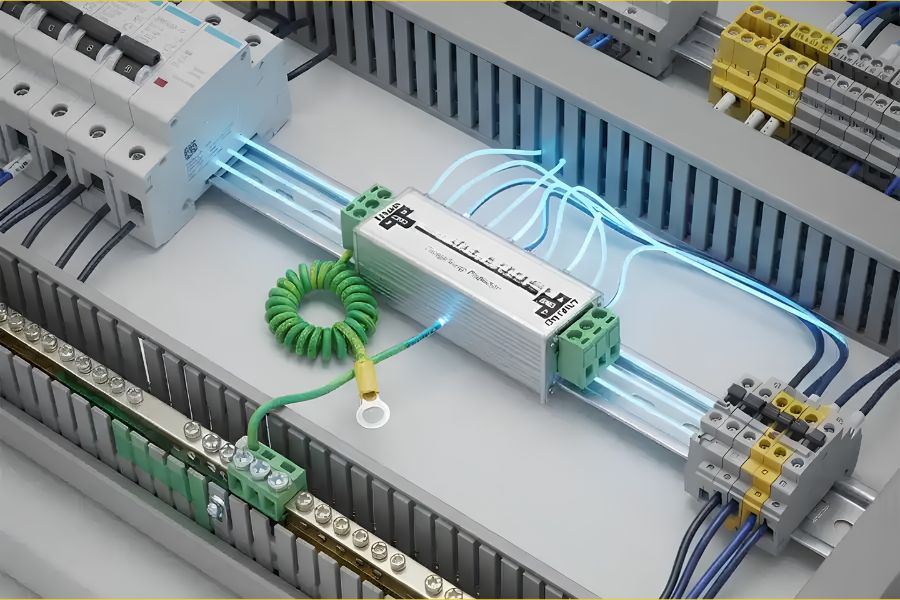

Cấu tạo và nguyên lý hoạt động của CB chống sét
Để vận hành ổn định và phản ứng tức thì khi có sự cố, cấu tạo và nguyên lý xả xung điện của thiết bị được tối ưu hóa.
Cấu tạo cơ bản
CB chống sét chuẩn được cấu tạo từ bốn bộ phận chính: lõi Varistor (hoặc khe hở tia lửa) giúp biến đổi điện trở theo điện áp để xử lý dòng quá áp, bộ ngắt cơ khí tự động tách thiết bị khỏi lưới điện khi bị quá nhiệt, cửa sổ chỉ báo trạng thái hoạt động bằng màu sắc (màu xanh là bình thường, màu đỏ là hư hỏng) và vỏ bọc làm bằng nhựa chống cháy cao cấp giúp chịu lực, chịu nhiệt tối ưu.
Nguyên lý hoạt động
Nguyên lý hoạt động của CB chống sét dựa trên sự thay đổi điện trở linh hoạt của linh kiện MOV: ở trạng thái bình thường, điện trở rất cao giúp cách điện với hệ thống tiếp địa; khi xuất hiện xung sét hoặc quá áp đột ngột, điện trở lập tức giảm xuống gần bằng 0 để xả dòng điện dư thừa xuống đất; ngay sau khi sự cố qua đi, điện trở tự động phục hồi về mức ban đầu để đảm bảo nguồn điện vận hành liên tục.

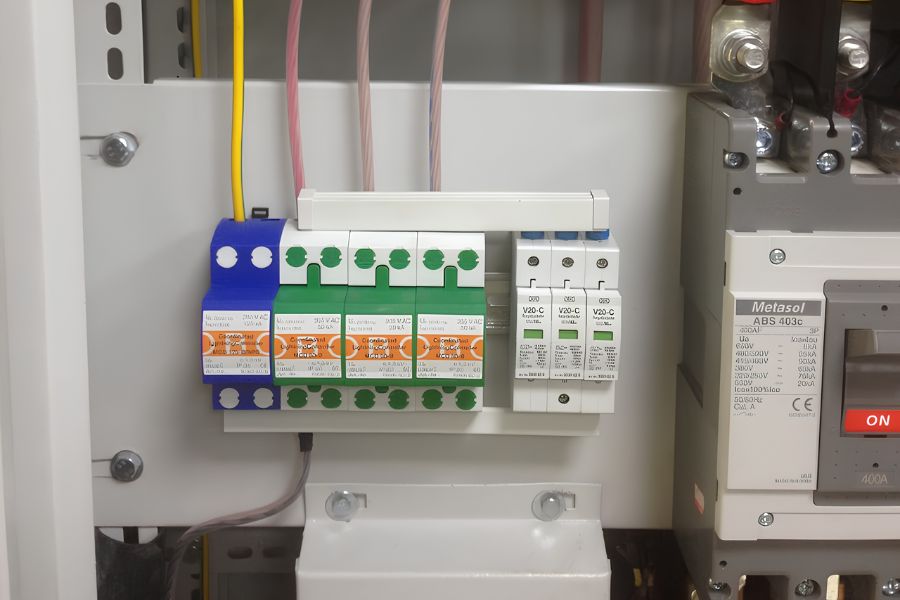

Các loại CB chống sét phổ biến hiện nay
Tùy thuộc vào vị trí lắp đặt và khả năng chịu dòng xả sét, CB chống sét được chia làm 3 cấp chính theo tiêu chuẩn quốc tế IEC 61643-11.
| Loại CB | Vị trí lắp đặt | Đối tượng bảo vệ |
| Type 1 (Cấp 1) | Tủ phân phối chính (MDB) của tòa nhà có kim thu sét trực tiếp. | Chống xung sét đánh trực tiếp hoặc gần công trình. |
| Type 2 (Cấp 2) | Tủ điện nhánh, tủ phân phối tầng. | Chống sét lan truyền trên đường dây điện. |
| Type 3 (Cấp 3) | Lắp gần thiết bị đầu cuối (máy tính, thiết bị y tế, server). | Triệt tiêu điện áp dư nhỏ cho thiết bị nhạy cảm. |

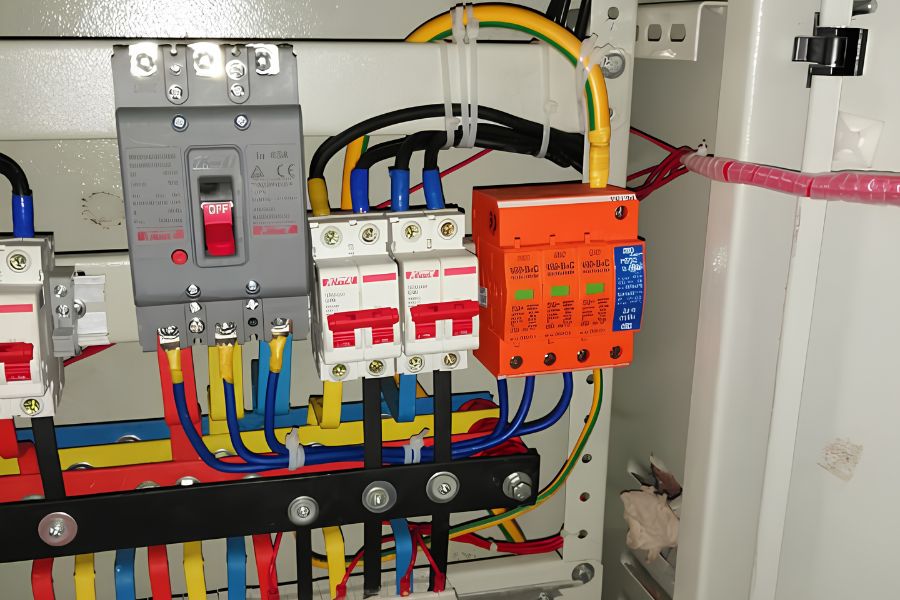

Hướng dẫn lựa chọn và lắp đặt CB chống sét
Dưới đây là các bước quan trọng giúp bạn chọn đúng sản phẩm và đấu nối an toàn.
Tiêu chí chọn CB chống sét
Khi lựa chọn CB chống sét, cần đảm bảo điện áp định mức cao hơn điện áp tối đa của lưới điện (như 275V–420V cho lưới 220V AC), chọn đúng số cực theo quy mô hệ thống (1P+N/2P cho điện 1 pha và 3P+N/4P cho điện 3 pha), đồng thời ưu tiên dòng xả cực đại từ 20kA–40kA đối với hộ gia đình thông thường hoặc tăng lên mức 60kA cho các khu vực thường xuyên có dông sét.
Sơ đồ và quy trình lắp đặt
Quy trình lắp đặt CB chống sét đòi hỏi thiết bị phải được đấu nối song song với tải ngay phía sau CB tổng, đấu đúng dây pha (L) và trung tính (N) vào các cực tương ứng, đồng thời nối đầu ra tiếp địa (PE) về thanh cái bằng dây đồng mềm có tiết diện tối thiểu 6mm² (đối với Type 2) hoặc 16mm² (đối với Type 1) và giữ chiều dài dây càng ngắn càng tốt (< 0,5m) để đạt hiệu quả bảo vệ tối ưu.

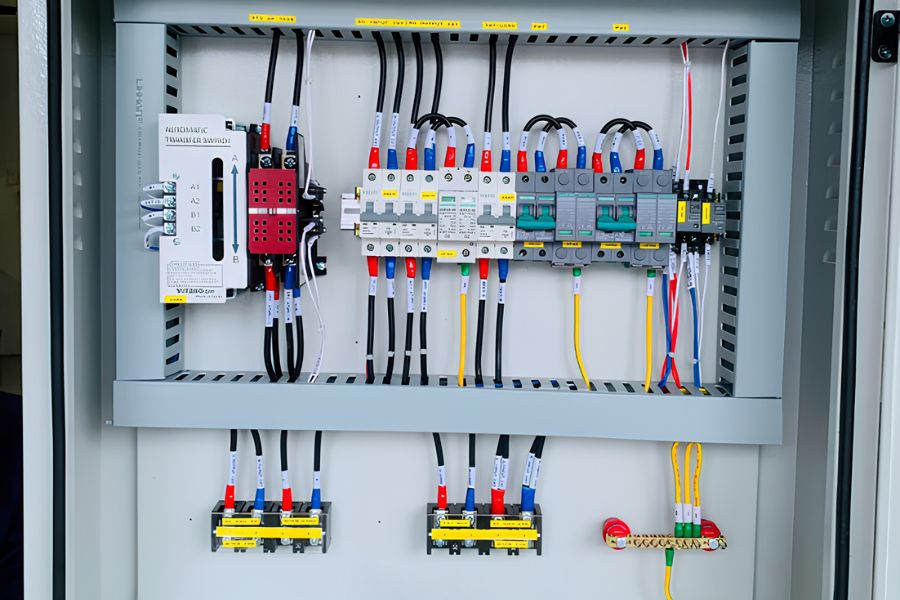

Lưu ý để CB chống sét vận hành hiệu quả
Để CB chống sét hoạt động tối ưu, hệ thống điện phải có tiếp địa đạt chuẩn, người dùng cần định kỳ kiểm tra chỉ báo trạng thái (thay thế lõi cartridge mới ngay khi báo màu đỏ) và nên ưu tiên sản phẩm từ các thương hiệu uy tín như Schneider Electric, ABB, Siemens hay Panasonic.
