Đấu công tắc điện sai kỹ thuật không chỉ khiến thiết bị hoạt động không đúng mà còn tiềm ẩn nguy cơ chập cháy, gây hư hỏng toàn bộ hệ thống điện trong nhà. Dù là công tắc đơn, công tắc đôi hay công tắc đảo chiều, mỗi loại đều có sơ đồ đấu nối riêng và yêu cầu thực hiện đúng thứ tự từng bước. Thợ Việt hướng dẫn chi tiết cách đấu công tắc điện đúng kỹ thuật, an toàn và dễ thực hiện ngay trong bài viết dưới đây.

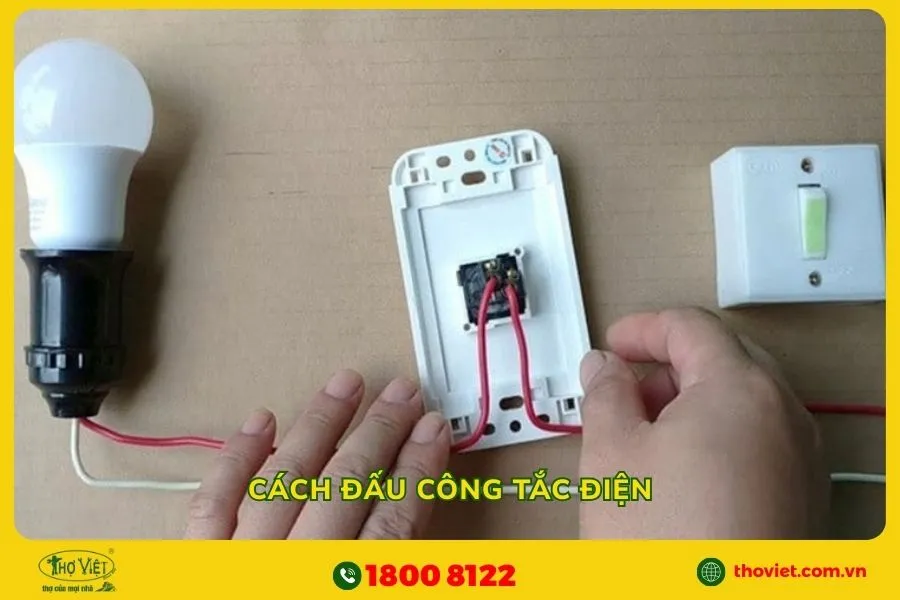

Hướng dẫn đấu công tắc điện

Công tắc điện là gì?

Công tắc điện là thiết bị cơ bản trong mọi hệ thống điện, có chức năng đóng ngắt hoặc chuyển hướng dòng điện để điều khiển bật tắt các thiết bị như đèn, quạt và nhiều thiết bị điện khác. Tùy theo nhu cầu sử dụng, công tắc điện có thể vận hành thủ công bằng tay gạt hoặc tự động thông qua cảm biến, hẹn giờ và hệ thống điều khiển thông minh.

#Tham khảo: Thợ điện TP.HCM

Cách đấu công tắc điện đơn giản

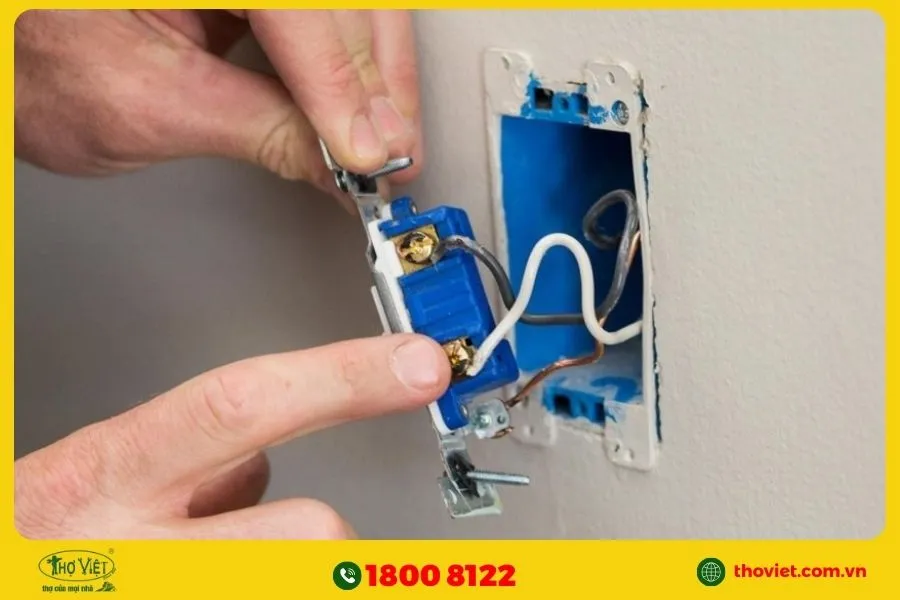

Công tắc điện đơn

Công tắc điện đơn có 2 chân đấu dây, dùng để bật tắt một thiết bị điện duy nhất từ một vị trí cố định trong mạch điện 1 pha. Đây là loại công tắc phổ biến và đơn giản nhất, thường dùng để điều khiển một bóng đèn hoặc một thiết bị điện trong phòng. Vì vậy, nắm vững cách đấu công tắc đơn là nền tảng cơ bản trước khi tiếp cận các loại công tắc phức tạp hơn.

Bước 1: Ngắt điện hoàn toàn tại cầu dao tổng, dùng bút thử điện kiểm tra lại để đảm bảo không còn điện trước khi thao tác.
Bước 2: Xác định dây pha và dây trung tính từ nguồn điện, đấu dây pha vào một chân của công tắc đơn.
Bước 3: Đấu dây từ chân còn lại của công tắc đến một đầu của thiết bị cần điều khiển như bóng đèn hoặc quạt.
Bước 4: Đấu dây trung tính trực tiếp vào đầu còn lại của thiết bị để hoàn thành mạch điện kín.
Bước 5: Siết chặt toàn bộ vít đầu dây, đóng điện thử và gạt công tắc để xác nhận thiết bị hoạt động đúng.

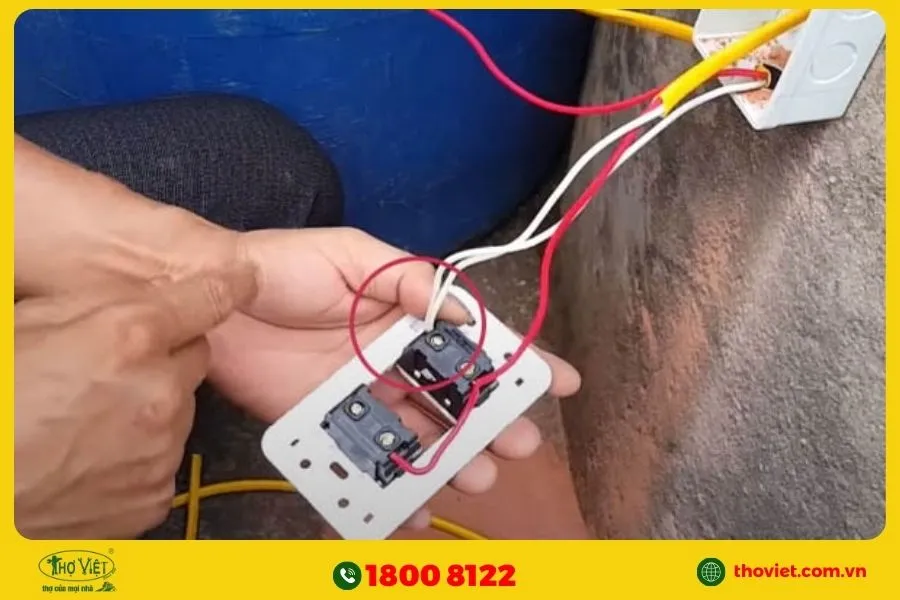

Công tắc điện 2 cực

Công tắc điện 2 cực có 4 chân đấu dây, cho phép ngắt đồng thời cả dây pha và dây trung tính, thường dùng trong các mạch điện yêu cầu an toàn cao hơn công tắc đơn thông thường. Loại công tắc này phổ biến trong hệ thống điện công nghiệp và các thiết bị điện công suất lớn cần ngắt hoàn toàn nguồn điện khi không sử dụng.

Ngoài ra, công tắc 2 cực còn được dùng trong các mạch điện 2 pha hoặc mạch điện có yêu cầu cách ly hoàn toàn với nguồn.

Bước 1: Ngắt điện hoàn toàn, xác định rõ 4 chân đấu dây gồm 2 chân đầu vào và 2 chân đầu ra của công tắc 2 cực.
Bước 2: Đấu dây pha từ nguồn điện vào chân đầu vào thứ nhất, đấu dây trung tính vào chân đầu vào thứ hai của công tắc.
Bước 3: Đấu dây pha ra từ chân đầu ra thứ nhất đến một đầu của thiết bị cần điều khiển.
Bước 4: Đấu dây trung tính ra từ chân đầu ra thứ hai vào đầu còn lại của thiết bị để hoàn thành mạch điện.
Bước 5: Kiểm tra lại toàn bộ đầu nối, siết chặt vít đầu dây và đóng điện thử để xác nhận công tắc hoạt động đúng yêu cầu.

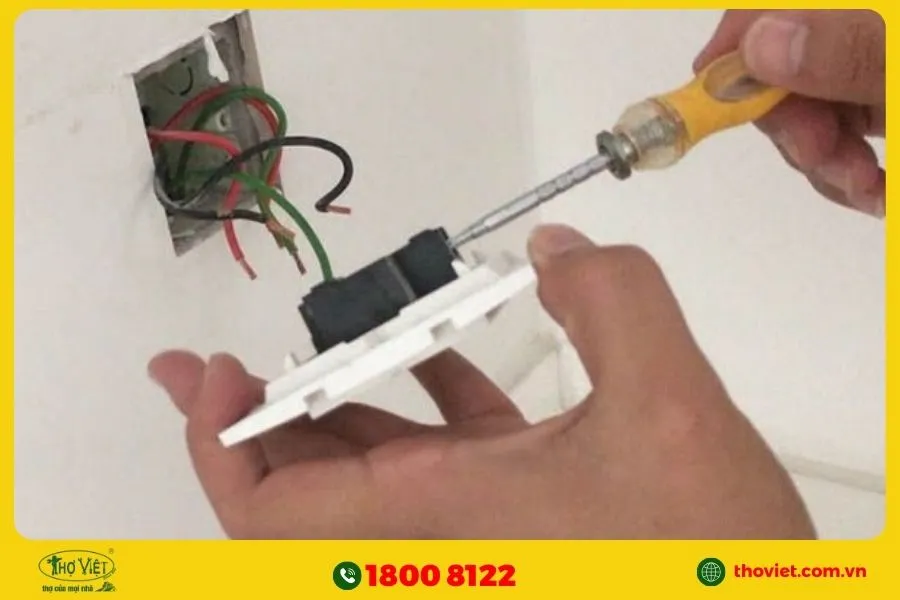

Công tắc điện âm tường

Công tắc âm tường được lắp chìm bên trong hộp âm tường, yêu cầu thao tác cẩn thận hơn do không gian hẹp và dây dẫn thường ngắn bên trong hộp. Trước khi đấu nối cần xác định rõ loại công tắc âm tường đang dùng là công tắc đơn hay đôi để chuẩn bị đúng số lượng dây dẫn cần thiết.

Thêm vào đó, cần chọn hộp âm tường có kích thước phù hợp với công tắc để đảm bảo lắp đặt chắc chắn và thẩm mỹ sau khi hoàn thiện.

Bước 1: Ngắt điện hoàn toàn, tháo nắp hộp âm tường và kiểm tra tình trạng dây dẫn bên trong trước khi tiến hành đấu nối.
Bước 2: Xác định dây pha và dây trung tính trong hộp, dán nhãn hoặc ghi chú rõ ràng để tránh nhầm lẫn khi đấu nối vào công tắc.
Bước 3: Đấu dây pha vào chân đầu vào của công tắc, đấu dây ra từ chân đầu ra đến thiết bị cần điều khiển theo đúng sơ đồ kỹ thuật.
Bước 4: Gấp gọn dây dẫn vào bên trong hộp âm tường, lắp công tắc vào đế và vặn chặt vít cố định để công tắc không bị lỏng lẻo.
Bước 5: Lắp lại nắp hộp âm tường, đóng điện thử và gạt công tắc để xác nhận thiết bị phía sau hoạt động đúng yêu cầu.

Công tắc điện có 2 công tắc và 1 ổ cắm

Bộ công tắc 2 công tắc kết hợp 1 ổ cắm thường dùng trong phòng ngủ hoặc phòng khách để điều khiển hai thiết bị chiếu sáng riêng biệt và cung cấp thêm nguồn điện cho thiết bị khác. Cách đấu này yêu cầu 3 dây pha riêng biệt ra từ 2 công tắc và 1 ổ cắm, cùng chung 1 dây pha đầu vào và 1 dây trung tính chung.

Vì vậy, cần chuẩn bị đủ số lượng dây dẫn và xác định rõ sơ đồ đấu nối trước khi bắt đầu thực hiện.

Bước 1: Ngắt điện hoàn toàn, xác định rõ các chân đấu dây của 2 công tắc và ổ cắm trên cùng một mặt công tắc.
Bước 2: Đấu dây pha chung từ nguồn điện vào chân đầu vào của công tắc thứ nhất, sau đó dùng dây nhảy nối tiếp sang chân đầu vào của công tắc thứ hai và cực pha của ổ cắm.
Bước 3: Đấu dây ra từ chân đầu ra của công tắc thứ nhất đến thiết bị điện thứ nhất cần điều khiển.
Bước 4: Đấu dây ra từ chân đầu ra của công tắc thứ hai đến thiết bị điện thứ hai cần điều khiển.
Bước 5: Đấu dây trung tính chung vào cực trung tính của ổ cắm và hai đầu còn lại của thiết bị, đóng điện thử từng công tắc và ổ cắm để xác nhận hoạt động đúng.

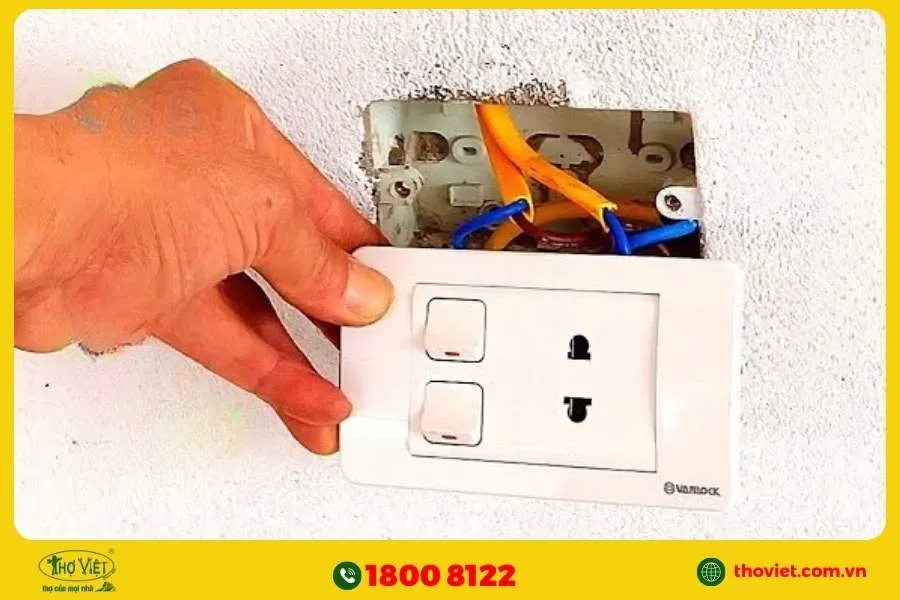

Cách đấu công tắc điện có 2 công tắc và 1 ổ cắm

Công tắc điện có 1 công tắc và 1 ổ cắm

Bộ 1 công tắc kết hợp 1 ổ cắm là giải pháp tiết kiệm không gian lắp đặt, vừa điều khiển được một thiết bị chiếu sáng vừa cung cấp thêm nguồn điện cho thiết bị khác tại cùng một vị trí. Công tắc và ổ cắm hoạt động hoàn toàn độc lập nhau, dùng chung dây pha đầu vào nhưng có dây ra riêng biệt đến từng thiết bị.

Ngoài ra, cần đảm bảo ổ cắm được đấu đúng cực pha và trung tính để tránh nguy cơ giật điện khi cắm thiết bị vào sử dụng.

Bước 1: Ngắt điện hoàn toàn, xác định rõ chân đấu dây của công tắc và các cực pha, trung tính, tiếp địa của ổ cắm.
Bước 2: Đấu dây pha chung từ nguồn vào chân đầu vào của công tắc và cực pha của ổ cắm bằng dây nhảy nối tiếp.
Bước 3: Đấu dây ra từ chân đầu ra của công tắc đến một đầu của thiết bị điện cần điều khiển.
Bước 4: Đấu dây trung tính chung vào cực trung tính của ổ cắm và đầu còn lại của thiết bị điện để hoàn thành mạch điện.
Bước 5: Kiểm tra lại toàn bộ đầu nối, siết chặt vít và đóng điện thử công tắc lẫn ổ cắm để xác nhận cả hai hoạt động đúng và an toàn.

Cách đấu công tắc điện có 1 công tắc và 1 ổ cắm

Công tắc điện có 1 công tắc và 1 bóng đèn

Đây là mạch điện cơ bản nhất trong hệ thống chiếu sáng, dùng một công tắc đơn để điều khiển trực tiếp một bóng đèn từ một vị trí cố định. Mạch điện này phù hợp cho các phòng nhỏ, kho hoặc lối đi chỉ cần một điểm điều khiển ánh sáng duy nhất.

Vì vậy, đây là mạch điện đầu tiên cần nắm vững trước khi tiếp cận các sơ đồ đấu nối phức tạp hơn trong thực tế.

Bước 1: Ngắt điện hoàn toàn, chuẩn bị dây pha, dây trung tính và dây nối từ công tắc đến bóng đèn đủ chiều dài cần thiết.
Bước 2: Đấu dây pha từ nguồn điện vào một chân của công tắc, đấu dây ra từ chân còn lại của công tắc đến một đầu của bóng đèn.
Bước 3: Đấu dây trung tính trực tiếp từ nguồn vào đầu còn lại của bóng đèn để hoàn thành mạch điện kín.
Bước 4: Kiểm tra lại toàn bộ đầu nối, siết chặt vít đầu dây và đóng điện thử để xác nhận bóng đèn sáng và tắt đúng theo thao tác gạt công tắc.

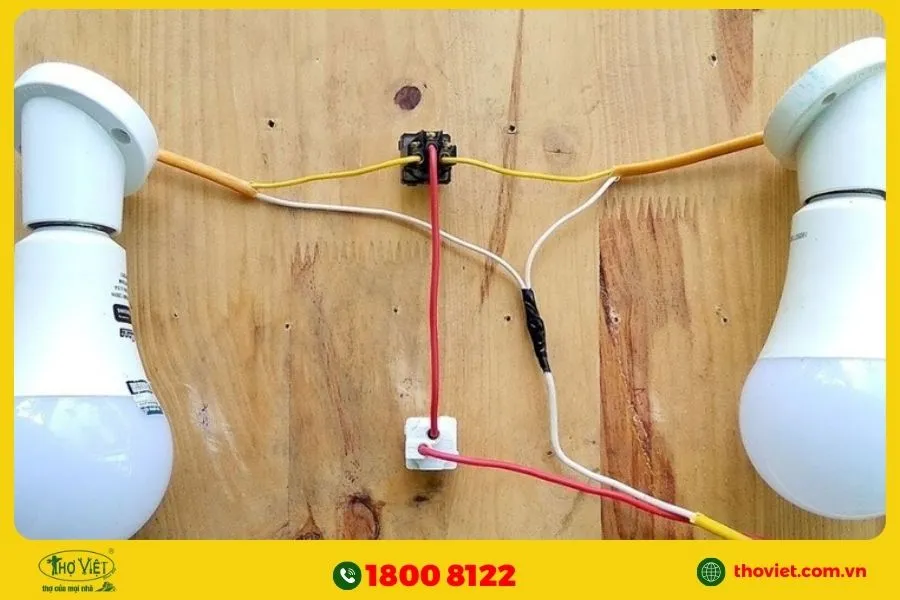

Công tắc điện có 2 công tắc và 2 bóng đèn âm tường

Mạch điện 2 công tắc âm tường điều khiển 2 bóng đèn riêng biệt cho phép bật tắt từng bóng độc lập, thường dùng trong phòng ngủ hoặc phòng khách cần phân vùng chiếu sáng linh hoạt. Cách đấu này dùng chung một dây pha đầu vào nhưng có hai dây ra riêng biệt từ mỗi công tắc đến từng bóng đèn tương ứng.

Ngoài ra, cần kéo đủ số lượng dây dẫn trong ống luồn dây trước khi trát tường để tránh phải đục lại về sau.

Bước 1: Ngắt điện hoàn toàn, xác định rõ chân đầu vào và đầu ra của từng công tắc trong hộp âm tường trước khi đấu nối.
Bước 2: Đấu dây pha chung từ nguồn điện vào chân đầu vào của công tắc thứ nhất, dùng dây nhảy nối tiếp sang chân đầu vào của công tắc thứ hai.
Bước 3: Đấu dây ra từ chân đầu ra của công tắc thứ nhất đến một đầu của bóng đèn thứ nhất tại vị trí lắp đặt.
Bước 4: Đấu dây ra từ chân đầu ra của công tắc thứ hai đến một đầu của bóng đèn thứ hai tại vị trí lắp đặt tương ứng.
Bước 5: Đấu dây trung tính chung vào đầu còn lại của cả hai bóng đèn, gấp gọn dây vào hộp âm tường, lắp nắp và đóng điện thử từng công tắc để xác nhận hai bóng đèn hoạt động độc lập đúng yêu cầu.

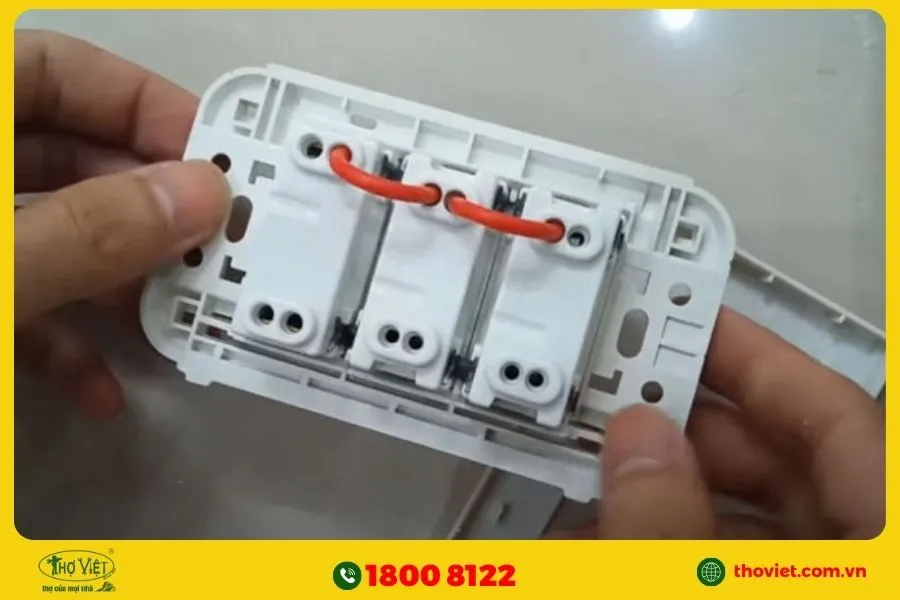

Một số lưu ý khi đấu công tắc điện

Ngắt điện hoàn toàn trước khi đấu dây: Tuyệt đối không thao tác đấu nối khi mạch điện vẫn còn nguồn, dù chỉ là kiểm tra sơ bộ vị trí các chân công tắc.
Xác định đúng dây pha và dây trung tính trước khi đấu: Đấu nhầm dây pha vào cực trung tính hoặc ngược lại sẽ gây ngắn mạch ngay khi đóng điện, tiềm ẩn nguy cơ cháy nổ nguy hiểm.
Dùng đúng tiết diện dây dẫn phù hợp với tải: Dây dẫn quá nhỏ so với công suất thiết bị điều khiển sẽ phát nhiệt cục bộ tại điểm đấu nối và gây cháy trong quá trình sử dụng lâu dài.
Siết chặt vít đầu dây sau khi đấu xong: Vít đầu dây lỏng làm tiếp xúc điện không ổn định, gây phát tia lửa điện và làm hỏng công tắc nhanh hơn nhiều so với bình thường.
Không đấu dây pha trực tiếp vào thiết bị bỏ qua công tắc: Đấu tắt qua công tắc khiến thiết bị luôn có điện dù công tắc đã tắt, tiềm ẩn nguy cơ điện giật khi sửa chữa hoặc thay bóng đèn.
Ghi chú hoặc dán nhãn từng dây trước khi tháo ra: Mạch điện nhiều dây dễ nhầm lẫn khi lắp lại, dán nhãn rõ ràng giúp tiết kiệm thời gian và tránh đấu sai gây hỏng thiết bị phía sau.
Kiểm tra lại toàn bộ sơ đồ đấu nối trước khi đóng điện: Đối chiếu từng đầu dây với sơ đồ kỹ thuật một lần cuối trước khi đóng điện thử để đảm bảo không có điểm đấu nối nào bị bỏ sót hoặc đấu sai.

Trên đây, chúng ta cũng đã cùng điểm qua một số thông tin để hiểu được cách đấu công tắc điện là như thế nào? Tuy nhiên, quý anh/chị cần thợ sửa điện hãy liên hệ ngay Thợ Việt qua số Hotline: 1800 8122 (miễn phí) để được tư vấn.
