Chống sét lan truyền là việc làm ngăn chặn các không được xử lý. Vậy chống sét lan truyền thực chất là gì? Tại sao kim thu sét truyền thống lại không thể bảo vệ thiết bị điện tử bên trong nhà? Hãy cùng Thợ Việt tìm hiểu chi tiết qua bài viết dưới đây.
Chống sét lan truyền là gì? Vì sao lại có xung sét lan truyền?
Sét lan truyền (Spike/Surge Voltage) là hiện tượng khi một luồng sét đánh xuống đất hoặc đánh vào đường dây truyền tải (điện lực, viễn thông, cáp tín hiệu), nó tạo ra một sóng xung điện áp cực lớn. Xung điện áp cao đột ngột này không mất đi ngay mà sẽ lan truyền theo hệ thống dây dẫn đi sâu vào bên trong các công trình.
Nguy cơ lan truyền điện áp cao từ sét có thể đến từ 3 con đường chính:
- Đánh trực tiếp vào đường dây: Sét đánh trực tiếp vào cột điện, đường cáp viễn thông ngoài trời.
- Cảm ứng điện từ (Sét gián tiếp): Dòng sét đánh xuống đất ở khoảng cách xa (bán kính lên đến 1–2 km) tạo ra từ trường biến thiên cực mạnh, cảm ứng ra dòng điện áp cao trên các đường dây kim loại lân cận.
- Nâng điện áp địa thế (Ground Potential Rise): Dòng sét thoát xuống đất qua hệ thống tiếp địa làm tăng đột ngột điện áp mặt đất, chênh lệch điện áp này dội ngược trở lại qua dây trung tính hoặc dây tiếp địa của thiết bị.
Chống sét lan truyền là giải pháp sử dụng các thiết bị chuyên dụng (Surge Protection Device – SPD) nhằm phát hiện, dập tắt hoặc triệt tiêu xung điện áp cao đột ngột, thoát dòng năng lượng thừa xuống đất trước khi nó tiếp cận và làm hỏng thiết bị tiêu thụ điện.

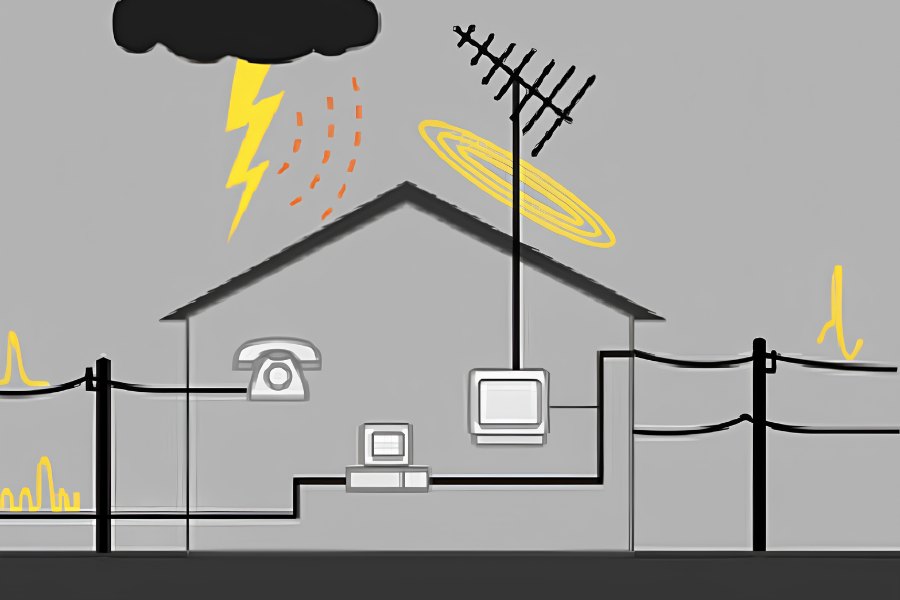

Tại sao cột kim thu sét trực tiếp là chưa đủ?
Rất nhiều chủ đầu tư mắc phải sai lầm khi nghĩ rằng: “Nhà tôi đã lắp kim thu sét hiện đại rồi thì không cần làm gì thêm”. Thực tế, hệ thống chống sét được chia làm 2 cấp bảo vệ tách biệt nhưng bổ trợ lẫn nhau:
Hệ thống chống sét đánh trực tiếp (External Lightning Protection), bao gồm kim thu sét, dây dẫn hạ dòng và cọc tiếp địa. Mạng lưới này bảo vệ kết cấu hạ tầng vật lý (mái nhà, tường, bê tông) không bị nứt vỡ, cháy nổ khi sét giáng xuống.
Trong khi đó, hệ thống chống sét lan truyền (Internal Lightning Protection) bảo vệ hệ thống điện tử và thiết bị bên trong. Kim thu sét khi hứng luồng sét hàng trăm ngàn Ampe sẽ tạo ra trường điện từ khủng khiếp. Nếu không có thiết bị chống sét lan truyền, dòng xung này vẫn sẽ men theo đường dây điện tử, đường mạng cáp đồng để làm hỏng vi mạch của thiết bị.
Phân loại thiết bị chống sét lan truyền (SPD)
Kỹ sư điện thường phân cấp các thiết bị SPD (Surge Protection Device) theo tiêu chuẩn quốc tế IEC 61643-11 thành 3 Type cơ bản để thiết kế giải pháp chống sét lan truyền hiệu quả.

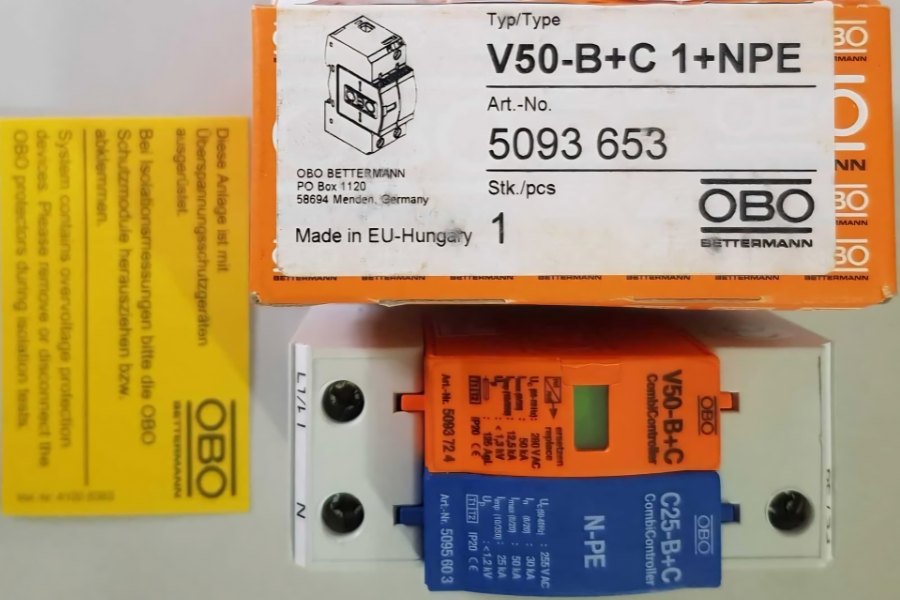

Thiết bị chống sét Type 1 (Class I)
Chống sét Type 1 sử dụng dạng sóng thử nghiệm 10/350μs, mô phỏng năng lượng của dòng sét đánh trực tiếp. Thiết bị chống sét Type 1 (Class I) có chức năng cắt các dòng sét có xung năng lượng lớn ( I imp từ 12.5kA đến 50 kA/cực). Thường được lắp tại tủ điện chính (MDB) của công trình có rủi ro cao, nơi có lắp kim thu sét trực tiếp hoặc đường dây đi nổi ngoài trời.

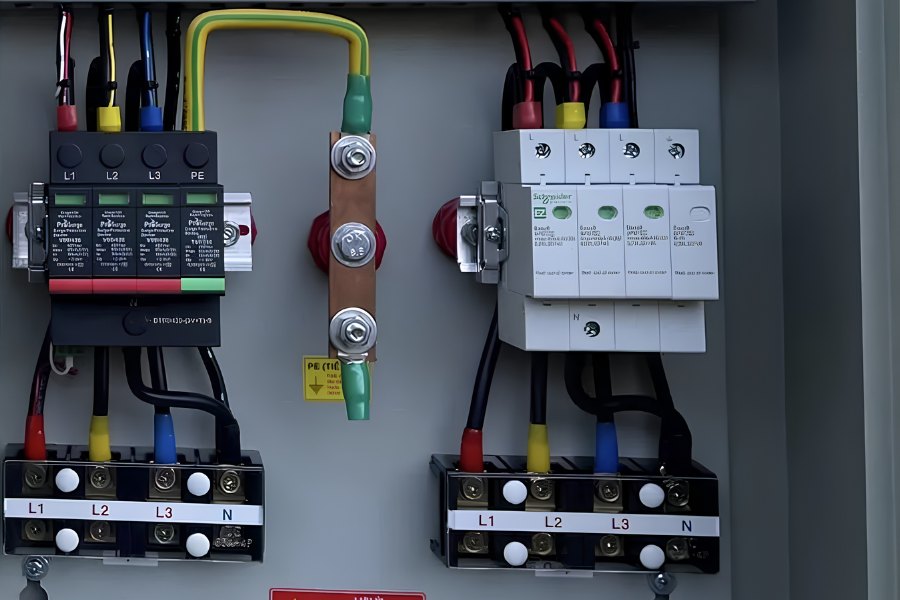

Thiết bị chống sét Type 2 (Class II)
Chống sét Type 2 sử dụng dạng sóng thử nghiệm 8/20μs, mô phỏng dòng xung do sét gián tiếp hoặc quá điện áp do thao tác đóng cắt mạng điện. Giảm bớt điện áp dư (U p) còn lại sau khi qua Type 1, hoặc làm thiết bị bảo vệ chính cho các công trình không có rủi ro sét đánh trực tiếp. Lắp tại tủ điện phân phối (DB) tầng, tủ điện căn hộ hoặc đằng sau thiết bị Type 1.
Thiết bị chống sét Type 3 (Class III)
Dòng xả nhỏ hơn, thời gian đáp ứng cực nhanh (< 25μs), thiết bị chống sét Type 3 có chức năng tinh chỉnh và dập tắt các xung nhiễu nhỏ còn sót lại. Lắp ngay trước cổng vào của thiết bị nhạy cảm (server, máy siêu âm, hệ thống PLC công nghiệp, ổ cắm chống sét gia đình).
Các thông số kỹ thuật cần lưu ý khi mua SPD
Khi lựa chọn thiết bị chống sét lan truyền cho gia đình hoặc nhà xưởng, bạn cần chú ý các thông số kỹ thuật cốt lõi sau:
- Điện áp hoạt động liên tục tối đa (U c): Là mức điện áp cao nhất mà SPD có thể chịu đựng liên tục mà không bị biến chất.
- Điện áp bảo vệ dư (U p): Mức điện áp còn lại truyền qua sau khi SPD đã thoát dòng sét.
- Dòng xả sét tối đa (I max): Cường độ dòng điện lớn nhất mà SPD có thể xả an toàn xuống đất mà không bị hỏng hóc (thường từ 20kA đến 100kA) .
- Thời gian phản ứng (t A): Tốc độ phản ứng của linh kiện nội bộ (MOV hoặc GDT). SPD chất lượng cao thường có thời gian phản ứng dưới 25 nanosecond.
Quy trình lắp hệ thống chống sét lan truyền
Lắp đặt chống sét lan truyền cần thực hiện quy trình chuẩn kỹ thuật, bao gồm: Khảo sát hệ thống điện (1 pha/3 pha, sơ đồ TT/TN-S/TN-C) và kiểm tra điện trở tiếp địa (đạt dưới 4 Ω đến tối đa 10 Ω).
Dựa trên mật độ sét thực tế, kỹ thuật viên sẽ lựa chọn cấp SPD phù hợp (Type 1, Type 2 hoặc Type 1+2), bắt buộc lắp đặt thêm Aptomat phụ (MCB/MCCB) phía trước để chủ động cách ly khi xảy ra sự cố ngắn mạch. Quá trình đấu nối cần tuân thủ quy tắc dưới 0,5 m đối với tổng chiều dài dây dẫn nhằm giảm tối đa trở kháng và kết thúc bằng bước kiểm tra cờ báo trạng thái (màu xanh là an toàn, màu đỏ cần thay thế) để đảm bảo hệ thống vận hành ổn định.
Đầu tư hệ thống chống sét lan truyền chính là giải pháp thiết thực giúp bảo vệ an toàn cho tài sản điện tử, dây chuyền sản xuất. Hãy nên chủ động trang bị giải pháp chống sét toàn diện ngay hôm nay để bảo vệ công trình bền vững và an tâm.
