Motor cửa cuốn là bộ phận truyền lực chính giúp cửa cuốn tự động đóng mở thay vì kéo tay thủ công. Lắp motor sai kỹ thuật dẫn đến cửa chạy lệch ray, motor quá tải hoặc cháy board điều khiển chỉ sau vài tháng. Thợ Việt hướng dẫn chi tiết cách lắp motor cửa cuốn phù hợp, quy trình lắp đặt từng bước và cách bảo dưỡng để motor bền lâu.

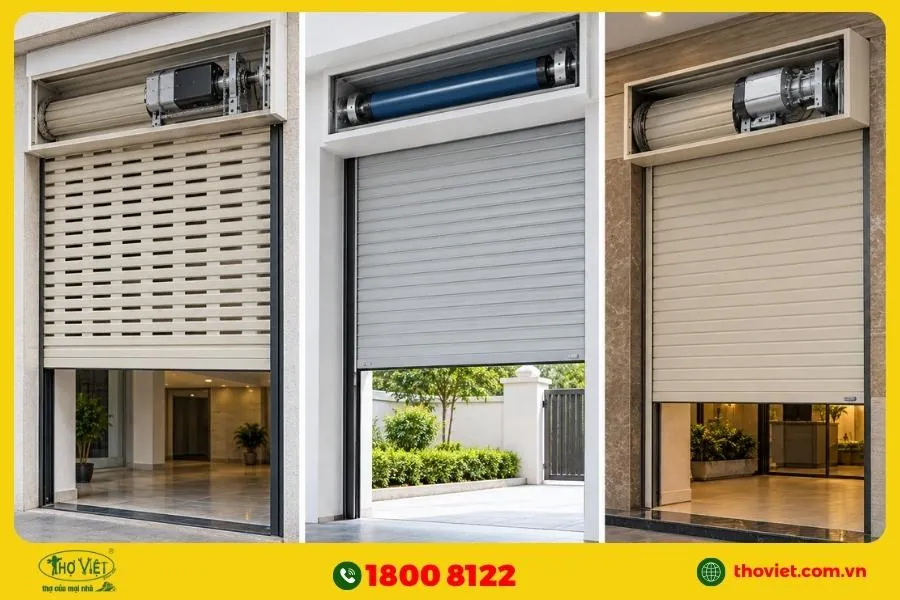

Motor cửa cuốn là gì? Các loại phổ biến hiện nay
Motor cửa cuốn là động cơ điện gắn trên lô cuốn, truyền lực qua xích hoặc trục để nâng hạ lá cửa tự động. Tùy theo loại cửa cuốn mà motor có cấu tạo, vị trí lắp đặt và công suất khác nhau hoàn toàn. Hiện nay thị trường phổ biến 3 loại motor chính dùng cho cửa cuốn gia đình và cửa hàng.
Motor cửa cuốn khe thoáng
Motor khe thoáng là loại motor lắp ngoài, gắn ở một đầu lô cuốn và truyền lực qua bộ xích kéo sang trục cửa. Đây là loại phổ biến tại Việt Nam vì dễ lắp đặt, dễ bảo dưỡng và chi phí thay thế thấp khi hỏng. Motor khe thoáng phù hợp cho cửa cuốn khe thoáng lẫn cửa cuốn tấm liền có diện tích từ nhỏ đến lớn.
Motor ống (tubular motor)
Motor ống có thiết kế hình trụ nhỏ gọn, lắp trực tiếp bên trong lô cuốn nên không chiếm diện tích phía trên trần. Loại này thường dùng cho nhà có trần thấp, gara ô tô hoặc cửa hàng cần trần trống để trưng bày hàng hóa. Motor ống chạy êm hơn motor xích kéo nhưng chi phí cao hơn và khó sửa chữa hơn khi hỏng linh kiện bên trong.
Motor cửa cuốn tấm liền
Motor tấm liền chuyên dùng cho dòng cửa cuốn tấm liền công nghệ Úc, truyền lực qua trục xoắn thay vì xích kéo. Cửa tấm liền nhẹ hơn cửa khe thoáng nên motor có công suất nhỏ hơn nhưng tốc độ nâng hạ nhanh hơn. Nhiều hộ gia đình dùng cửa tấm liền kéo tay thủ công, chỉ cần lắp thêm motor là chuyển sang vận hành tự động.

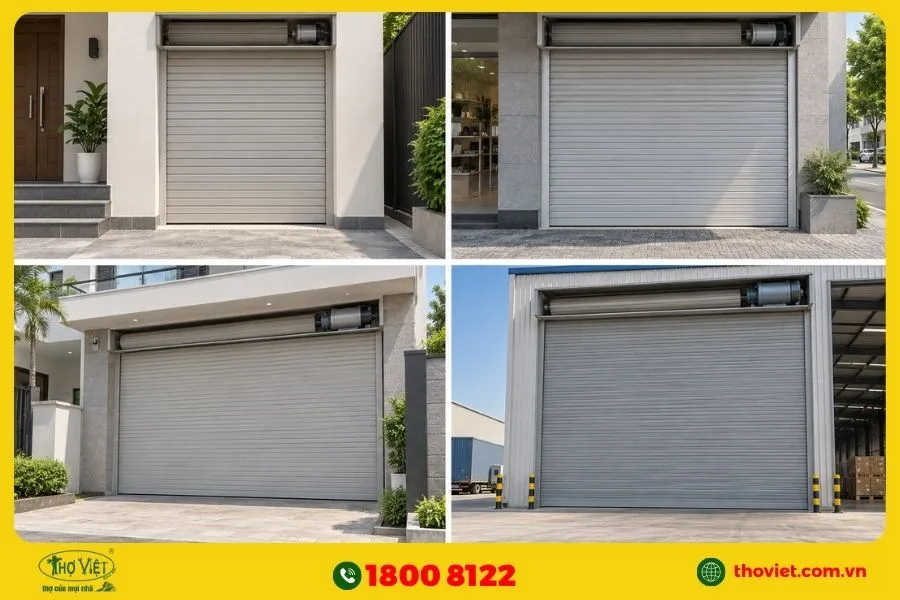

Cách chọn motor cửa cuốn phù hợp theo diện tích cửa
Chọn sai công suất motor khiến cửa cuốn chạy quá tải hoặc lãng phí chi phí đầu tư không cần thiết. Dưới đây là bảng chọn motor theo diện tích cửa áp dụng cho motor xích kéo phổ biến hiện nay.
Motor cửa dưới 12m²
Cửa cuốn có diện tích dưới 12m² thường gặp ở nhà phố hẻm nhỏ, cửa phụ hoặc cửa hàng mặt tiền hẹp. Motor N300 sức nâng 300kg, công suất khoảng 200W – 250W là đủ tải cho diện tích này. Chọn motor 300kg cho cửa nhỏ giúp tiết kiệm chi phí mà cửa vẫn chạy êm, không bị thừa công suất.
Motor cửa 12 – 20m²
Cửa cuốn diện tích 12 – 20m² phổ biến nhất tại nhà phố mặt tiền và cửa hàng kinh doanh tại Việt Nam. Motor N500 sức nâng 500kg, công suất khoảng 300W – 380W phù hợp cho khoảng diện tích này. Nếu cửa cuốn khe thoáng nan dày thì nên chọn motor 500kg, cửa tấm liền nhẹ hơn có thể dùng motor 400kg.
Motor cửa 20 – 30m²
Cửa cuốn diện tích 20 – 30m² thường là cửa nhà xưởng nhỏ, kho hàng hoặc gara ô tô rộng. Motor N800 sức nâng 800kg, công suất khoảng 500W đáp ứng tốt tải trọng của cửa cuốn cỡ này. Cửa cuốn diện tích lớn nên ưu tiên motor Đài Loan lõi đồng vì motor Trung Quốc lõi nhôm dễ nóng khi chạy liên tục.
Motor cửa trên 30m²
Cửa cuốn trên 30m² thuộc dạng siêu trường, thường gặp ở nhà xưởng công nghiệp, kho bãi hoặc trung tâm logistics. Motor N1000 sức nâng 1000kg, công suất từ 600W trở lên mới đủ sức kéo cho diện tích này. Cửa siêu trường cần tính toán thêm tải trọng gió nếu lắp ở vị trí hứng gió lớn, có thể cần motor công suất cao hơn mức tiêu chuẩn.

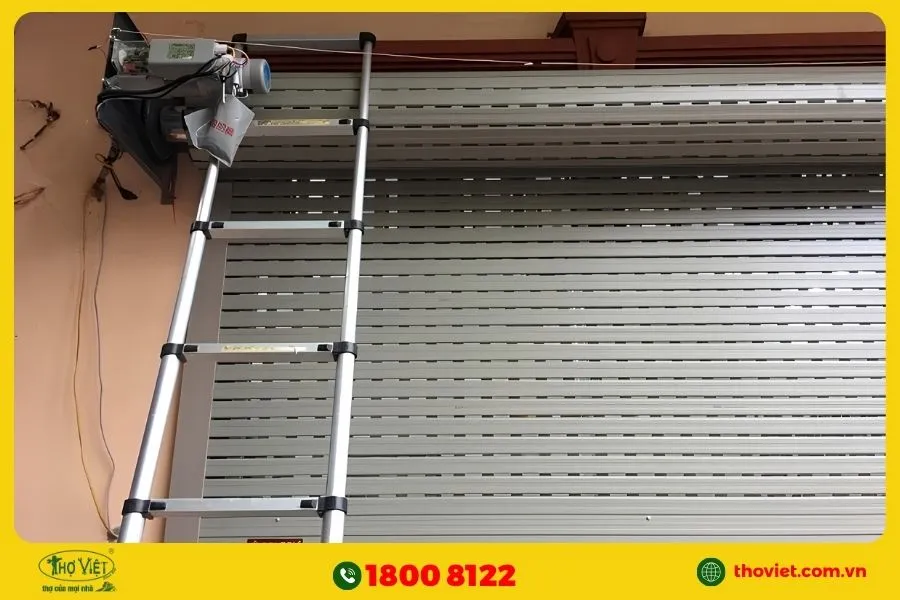

Hướng dẫn các bước lắp motor cửa cuốn chi tiết
Anh/chị nắm được quy trình lắp motor cửa cuốn sẽ giám sát được thợ thi công, tránh bị lắp sai gây hỏng hóc về sau. Dưới đây là 7 bước lắp motor cửa cuốn đúng kỹ thuật áp dụng cho loại motor xích kéo phổ biến.
Bước 1: Khảo sát vị trí lắp đặt
Kiểm tra tổng thể ô cửa, xác định vị trí lắp ray dẫn hướng, lô cuốn và motor sẽ đặt bên trái hay bên phải. Đánh giá kết cấu tường, lanh tô phía trên ô cửa có đủ chắc để chịu tải trọng lô cuốn và motor không. Xác định sẵn vị trí đi dây điện nguồn từ aptomat đến hộp điều khiển motor trước khi bắt đầu thi công.
Bước 2: Đo kích thước cửa chính xác
Đo chiều rộng và chiều cao ô cửa bằng thước laser hoặc thước cuộn, đo tại 3 vị trí rồi lấy kích thước nhỏ nhất. Đo thêm đường chéo ô cửa để kiểm tra ô cửa có bị lệch hình bình hành không, nếu lệch phải điều chỉnh ray. Kích thước sai 1 – 2cm sẽ khiến lá cửa bị kẹt ray hoặc hở sáng hai bên khi đóng cửa xuống hết.
Bước 3: Lắp ray dẫn hướng
Bắn ray dẫn hướng thẳng đứng hai bên ô cửa bằng bulong nở, kiểm tra thăng bằng bằng ni-vô hoặc dây dọi. Khoảng cách giữa hai ray phải đều từ trên xuống dưới, sai lệch không quá 3mm để lá cửa chạy trơn tru. Ray lắp xong cần rung lắc mạnh để kiểm tra xem bulong nở đã bám chắc vào tường chưa trước khi lắp bước tiếp.
Bước 4: Lắp lô cuốn và mặt bích (lưu ý khoảng cách giá đỡ, thăng bằng)
Lô cuốn đặt phía trên ô cửa, hai đầu lô gắn vào mặt bích (pát đỡ) bắt cố định lên tường hoặc lanh tô bê tông. Khoảng cách hai giá đỡ mặt bích phải đều nhau, lô cuốn nằm ngang tuyệt đối khi kiểm tra bằng ni-vô thăng bằng. Lô cuốn bị lệch dù chỉ vài milimet sẽ khiến lá cửa chạy lệch sang một bên và kêu to khi đóng mở.

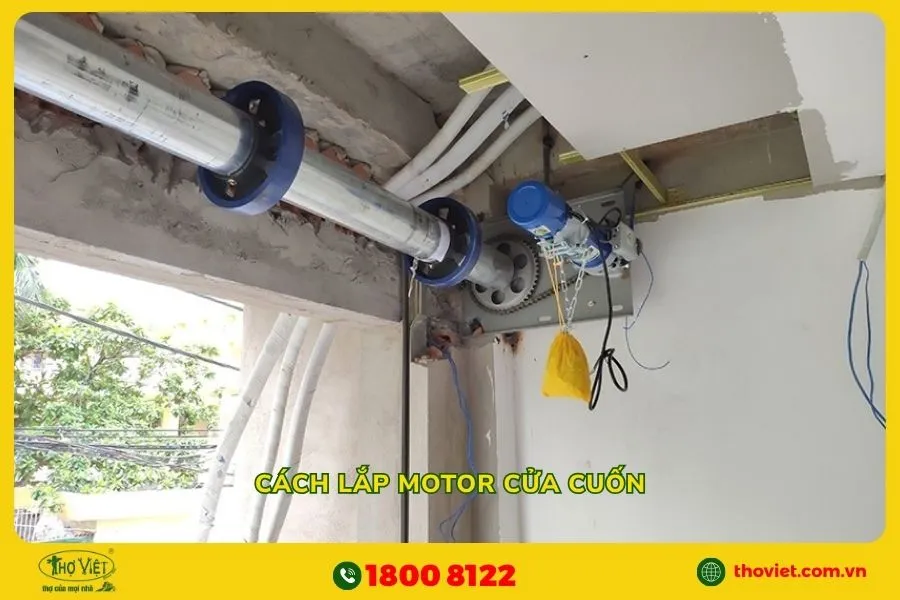

Bước 5: Gắn motor vào lô cuốn
Lắp motor vào mặt bích chính ở một đầu lô cuốn, kiểm tra đúng chiều xích kéo trước khi siết bulong cố định. Xích kéo phải căng vừa phải, không quá trùng gây giật cục và không quá căng gây quá tải motor khi chạy. Sau khi gắn motor, quay thử trục bằng tay xem lô cuốn xoay nhẹ nhàng không bị kẹt hay lệch tâm.
Bước 6: Đấu điện theo quy ước màu dây
Kết nối dây điện từ motor vào hộp điều khiển theo đúng quy ước màu dây của nhà sản xuất từng dòng motor. Quy ước phổ biến: dây đen là dây chung, dây trắng là dây chạy lên, dây vàng là dây chạy xuống, dây đỏ/xanh lá là dây phanh. Đấu sai dây sẽ khiến motor quay ngược chiều, cửa chạy lên thay vì chạy xuống hoặc chập cháy board điều khiển.
Bước 7: Kiểm tra, chạy thử và hiệu chỉnh
Bật nguồn điện, điều khiển cửa cuốn chạy lên xuống 3 – 5 lần liên tục để kiểm tra motor hoạt động êm ái không. Chỉnh hành trình lên (cửa dừng đúng vị trí trên cùng) và hành trình xuống (cửa chạm đất vừa khít) bằng ti đồng trên motor. Kiểm tra remote điều khiển phản hồi ở khoảng cách tối thiểu 10 mét, nút bấm tường và công tắc tay đều hoạt động bình thường.

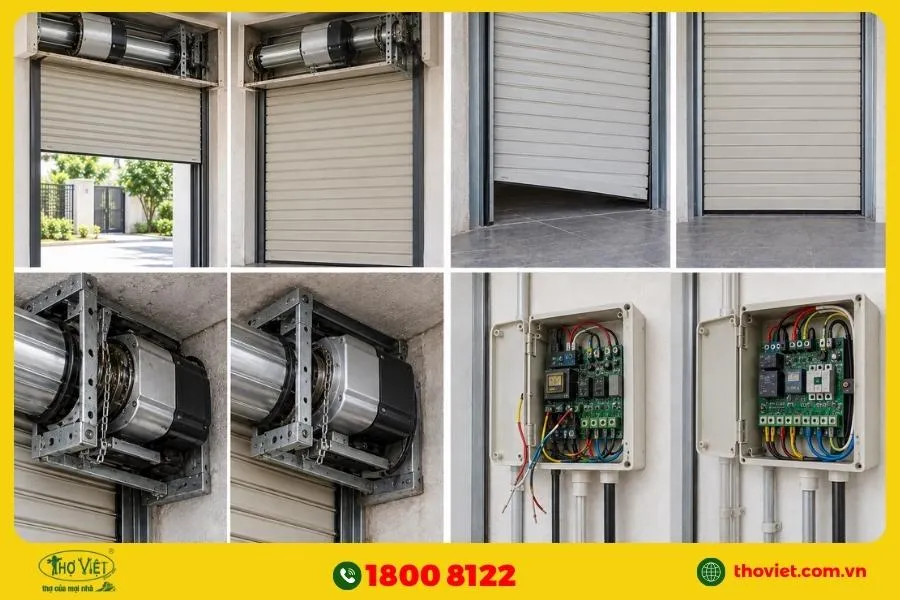

Những lỗi thường gặp khi lắp motor cửa cuốn và cách khắc phục
Ngay cả thợ sửa cửa cuốn có kinh nghiệm đôi khi vẫn gặp lỗi trong quá trình lắp motor cửa cuốn mới hoặc thay motor cũ. Dưới đây là các lỗi hay gặp nhất kèm nguyên nhân và cách khắc phục cụ thể.
Motor quay ngược chiều
Nguyên nhân: Dây điện đấu sai vị trí giữa dây chạy lên và dây chạy xuống trên hộp điều khiển motor cửa cuốn. Khi bấm nút mở thì cửa chạy xuống, bấm nút đóng thì cửa lại chạy lên ngược hoàn toàn so mong muốn. Lỗi này hay xảy ra khi thợ lắp motor mới không kiểm tra quy ước màu dây của từng hãng sản xuất motor.
Cách khắc phục: Ngắt nguồn điện, đổi ngược 2 dây chạy lên và chạy xuống trên cốt hộp điều khiển rồi bật lại kiểm tra. Nếu motor có 3 dây pha thì chỉ cần đổi 2 trong 3 dây pha là motor đảo chiều quay đúng theo mong muốn. Sau khi đổi dây xong, chạy thử cửa lên xuống 3 lần liên tiếp để chắc chắn chiều quay đã chính xác hoàn toàn.
Cửa cuốn lên/xuống bị lệch ray
Nguyên nhân: Ray dẫn hướng hai bên ô cửa bị lệch, khoảng cách hai ray không đều từ trên xuống dưới gây lệch lá cửa. Lô cuốn không nằm ngang cũng khiến lá cửa nghiêng về một bên khi chạy lên hoặc chạy xuống mỗi lần đóng mở. Lỗi này thường do thợ không dùng ni-vô kiểm tra thăng bằng kỹ lưỡng trong lúc lắp ray và lô cuốn.
Cách khắc phục: Dùng ni-vô và dây dọi kiểm tra lại toàn bộ ray hai bên, nới bulong nở ra điều chỉnh ray cho thẳng đứng. Kiểm tra lô cuốn bằng ni-vô thăng bằng, điều chỉnh mặt bích hai đầu cho lô cuốn nằm ngang tuyệt đối giữa hai ray. Sau khi chỉnh xong, chạy thử cửa 5 lần liên tiếp, quan sát lá cửa đi đều hay vẫn còn bị lệch sang bên nào.
Motor phát tiếng ồn bất thường
Nguyên nhân: Xích kéo quá trùng hoặc quá căng đều khiến motor phát ra tiếng ồn lớn bất thường khi cửa cuốn vận hành. Nhông xích bị khô dầu hoặc motor lắp không chắc chắn trên mặt bích cũng gây rung lắc phát ra tiếng kêu. Ngoài ra bulong cố định motor bị lỏng sau thời gian chạy rung cũng là nguyên nhân gây tiếng ồn thường gặp.
Cách khắc phục: Kiểm tra và chỉnh lại độ căng dây xích cho vừa phải, tra dầu bôi trơn vào nhông xích và đường ray hai bên. Siết lại toàn bộ bulong cố định motor trên mặt bích, kiểm tra mặt bích có bị nứt hoặc cong vênh không. Nếu đã chỉnh xong mà motor vẫn kêu to thì nguyên nhân có thể nằm ở vòng bi bên trong motor cần thay.
Hộp điều khiển không nhận tín hiệu remote
Nguyên nhân: Board thu tín hiệu (receiver) bên trong hộp điều khiển bị lỗi hoặc chưa được cài đặt (học lệnh) đúng tần số remote. Pin remote hết hoặc remote bị rớt vỡ mạch bên trong cũng khiến hộp điều khiển không nhận được tín hiệu. Một số trường hợp do dây ăng-ten thu sóng bị đứt hoặc cuộn gọn bên trong hộp điều khiển nên sóng thu yếu.
Cách khắc phục: Thay pin remote mới, kiểm tra đèn LED trên remote có sáng khi bấm nút hay không để loại trừ lỗi remote. Bấm nút trên hộp điều khiển hoặc công tắc tường: nếu cửa chạy thì chỉ lỗi remote hoặc receiver, không phải lỗi motor. Cài lại lệnh remote theo hướng dẫn của từng hãng motor, kéo thẳng dây ăng-ten ra ngoài hộp điều khiển để tăng tầm thu sóng.

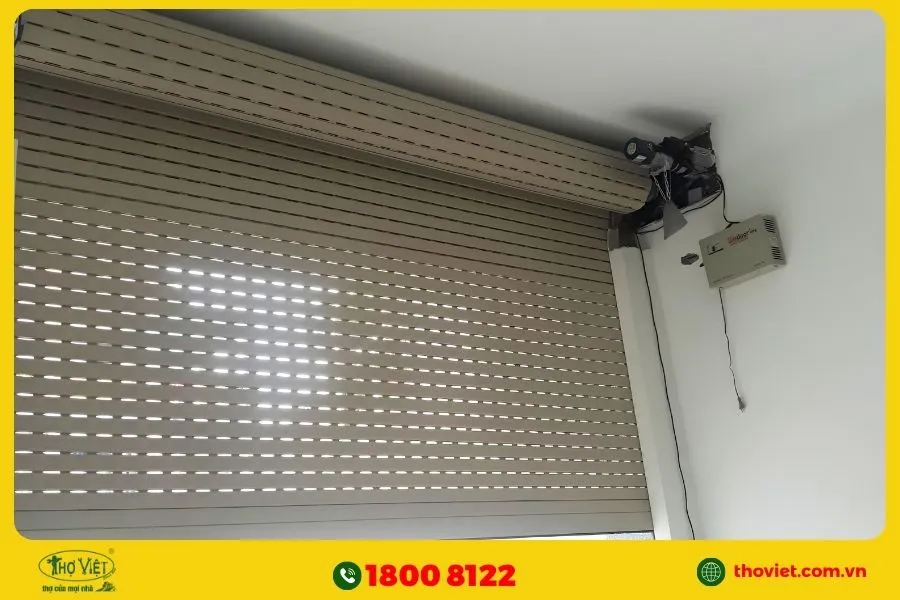

Cách bảo dưỡng motor cửa cuốn để tăng tuổi thọ
Bảo dưỡng định kỳ giúp motor cửa cuốn chạy êm, giảm hao điện và kéo dài tuổi thọ thêm nhiều năm so không bảo dưỡng. Dưới đây là hướng dẫn bảo dưỡng motor cửa cuốn đúng cách mà chủ nhà nào cũng nên biết.
Vệ sinh motor và tra dầu mỡ định kỳ
Dùng khăn khô hoặc cọ mềm lau sạch bụi bám trên thân motor, nhông xích và hộp điều khiển mỗi 3 tháng. Tra dầu bôi trơn chuyên dụng vào nhông xích, dây xích và các khớp nối kim loại giúp giảm ma sát khi motor chạy. Không xịt nước trực tiếp vào motor hoặc hộp điều khiển vì nước ngấm vào board mạch sẽ gây chập cháy linh kiện.
Cách xả bình lưu điện đúng cách
Bình lưu điện (UPS) giúp cửa cuốn vẫn mở được khi mất điện nhưng cần xả đúng cách để pin không bị chai. Mỗi 2 tháng ngắt điện nguồn, dùng remote mở đóng cửa bằng bình lưu điện cho đến khi pin hết hoàn toàn. Sau khi pin cạn, cắm điện lại để bình lưu điện sạc đầy rồi mới sử dụng bình thường, cách này giúp pin bền lâu hơn.
Kiểm tra hộp điều khiển, dây điện và mối nối
Mỗi 6 tháng mở nắp hộp điều khiển kiểm tra xem board mạch có bị ẩm, oxy hóa hoặc linh kiện nào bị phồng không. Kiểm tra mối nối dây điện từ nguồn vào hộp điều khiển và từ hộp ra motor có bị lỏng hoặc cháy đen không. Cos bấm bị lỏng hoặc mối hàn bị bong là nguyên nhân phổ biến khiến cửa cuốn chạy chập chờn, lúc được lúc không.
Dấu hiệu nhận biết motor cần thay thế
Motor chạy nóng bất thường, phát ra mùi khét hoặc tiếng ù lớn mà cánh cửa nặng hơn hẳn bình thường khi đóng mở. Cửa cuốn chạy chậm dần dù đã tra dầu, căng xích và kiểm tra toàn bộ linh kiện phụ trợ bên ngoài rồi. Motor dùng trên 8 – 10 năm nên cân nhắc thay mới kể cả khi chưa hỏng hẳn, vì hiệu suất đã giảm đáng kể.
FAQ – Câu hỏi thường gặp khi sửa cửa cuốn
Lắp motor cửa cuốn mất bao lâu?
Thợ có kinh nghiệm lắp motor cửa cuốn mới hoàn chỉnh cho một bộ cửa mất khoảng 2 – 4 giờ tùy kích thước cửa. Nếu chỉ thay motor cũ bằng motor mới cùng loại thì thời gian nhanh hơn, khoảng 1 – 2 giờ là xong. Cửa cuốn diện tích lớn hoặc vị trí lắp đặt phức tạp có thể mất thêm thời gian do cần điều chỉnh nhiều hơn bình thường.
Chi phí lắp motor cửa cuốn bao nhiêu tiền?
Chi phí bao gồm tiền motor và tiền công lắp đặt, phụ thuộc vào công suất motor và hãng sản xuất mà anh/chị chọn. Anh/chị liên hệ Thợ Việt qua hotline 1800 8122 để được khảo sát và báo giá chính xác theo kích thước cửa nhà mình.
Motor cửa cuốn 300kg dùng cho cửa bao lớn?
Motor 300kg phù hợp cho cửa cuốn có diện tích dưới 12m², tương đương cửa rộng khoảng 3m và cao khoảng 4m. Nếu cửa cuốn khe thoáng nan dày nặng hơn bình thường thì nên nâng lên motor 500kg để tránh motor chạy quá tải. Chọn motor đúng tải trọng giúp motor chạy êm, ít nóng, ít hao điện và tuổi thọ kéo dài hơn nhiều năm.
Lắp motor cửa cuốn có cần thợ điện không?
Lắp motor cửa cuốn cần thợ chuyên cửa cuốn chứ không phải thợ điện dân dụng thông thường vì liên quan đến cơ khí. Thợ cửa cuốn vừa lắp phần cơ khí (ray, lô cuốn, xích) vừa đấu điện motor và cài đặt hộp điều khiển remote. Thợ điện dân dụng chỉ nên xử lý phần đi dây nguồn từ tủ điện đến vị trí motor, phần còn lại để thợ cửa cuốn làm.
Motor cửa cuốn dùng được bao lâu thì phải thay?
Motor cửa cuốn chất lượng tốt có tuổi thọ trung bình từ 8 – 12 năm nếu sử dụng đúng tải và bảo dưỡng định kỳ. Motor Đài Loan lõi đồng thường bền hơn motor Trung Quốc lõi nhôm khoảng 2 – 3 năm trong cùng điều kiện sử dụng. Khi motor bắt đầu chạy chậm, nóng bất thường hoặc kêu to dù đã bảo dưỡng thì nên cân nhắc thay motor mới sớm.
