Sổ lô là lỗi cửa cuốn bị phồng nan, kẹt cứng do gặp vật cản trong lúc đóng mở mà motor vẫn tiếp tục chạy. Lắp bộ chống sổ lô giúp ngắt điện motor ngay khi phát hiện nan bị phồng, tránh hư motor và gãy nan cửa. Thợ Việt hướng dẫn chi tiết cách lắp chống sổ lô cửa cuốn đúng kỹ thuật, kèm phân biệt các loại phổ biến trên thị trường.
Sổ lô cửa cuốn là gì? Phân biệt chống sổ lô và chống xô
Sổ lô là tình trạng nan cửa cuốn bị phồng, cong, xô lệch ra khỏi đường ray khi cửa gặp vật cản mà motor không dừng. Motor vẫn tiếp tục kéo xích trong khi lá cửa bị chặn phía dưới, nan cửa bị ép ngược và phồng lên ở đoạn giữa. Chống sổ lô và chống xô thực chất là cùng một thiết bị, chỉ khác cách gọi theo từng vùng miền tại Việt Nam.

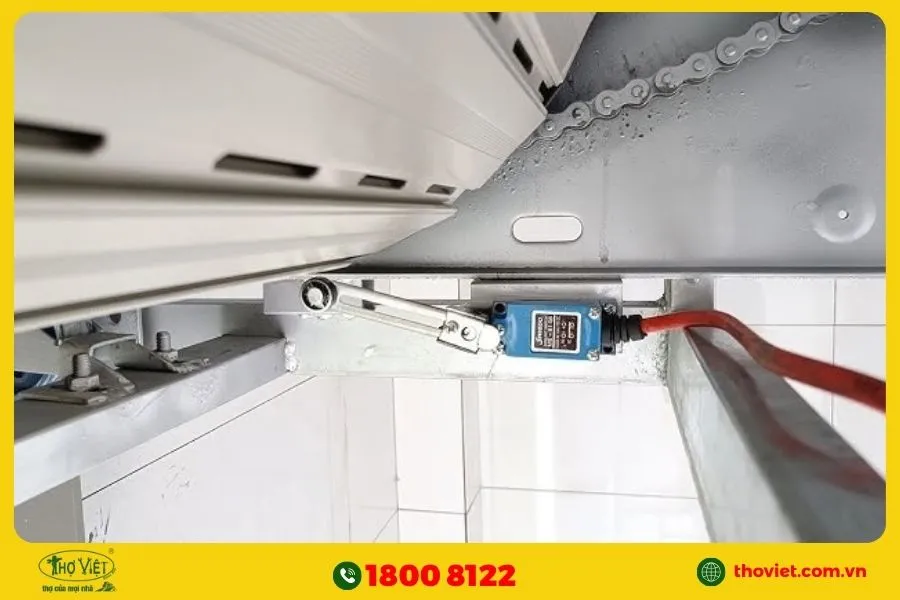

Bộ chống sổ lô gồm một cần gạt kim loại gắn trên mặt bích motor và 2 dây điện nối tiếp vào nguồn motor. Cần gạt nằm sát mặt lô cuốn, khi nan cửa cuốn bình thường thì cần gạt ở vị trí đóng, điện thông mạch motor chạy bình thường. Khi nan cửa bị phồng, phần nan phồng đẩy vào cần gạt, cần gạt mở ra ngắt điện motor dừng ngay lập tức.

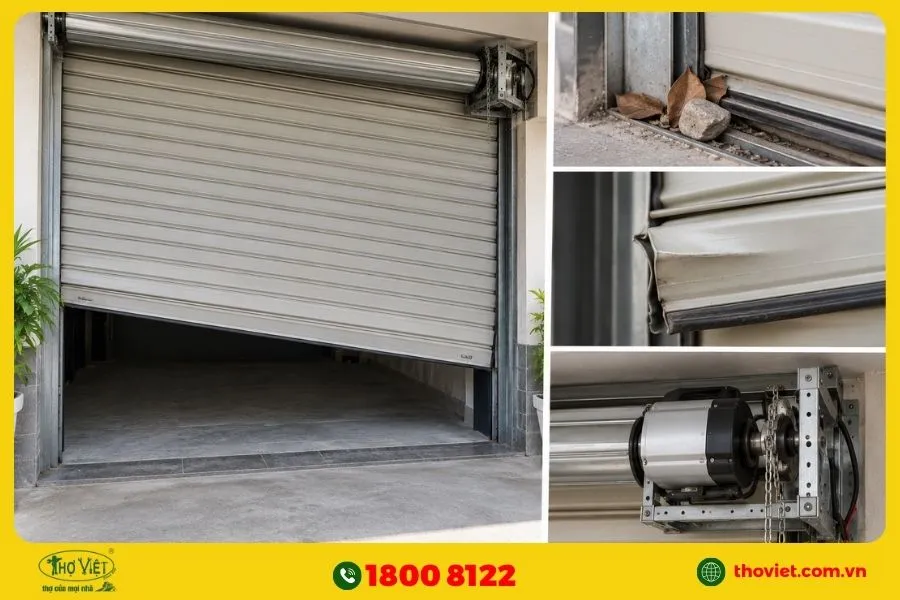

Nguyên nhân cửa cuốn bị sổ lô
Cửa cuốn bị sổ lô không phải do motor yếu mà do cửa bị cản trở trong lúc motor đang chạy liên tục. Dưới đây là các nguyên nhân phổ biến nhất gây sổ lô cửa cuốn tại các hộ gia đình.
Vật cản trên ray hoặc thanh đáy
Rác, cát, đá nhỏ hoặc đồ vật rơi vào khe ray khiến lá cửa không thể chạy xuống hết hành trình bình thường. Thanh đáy cửa cuốn chạm phải xe máy, chậu cây hoặc bất kỳ vật gì đặt sát chân cửa cũng gây kẹt tức thì. Motor không biết cửa đang bị chặn nên vẫn tiếp tục kéo xích, nan cửa bị ép ngược phồng lên và sổ lô.
Nan bị cong, kẹt do hao mòn hoặc lắp sai
Nan cửa cuốn sử dụng lâu năm bị cong vênh, mối liên kết giữa các nan bị lỏng lẻo dẫn đến kẹt khi cuốn lên. Thợ lắp sai kỹ thuật khiến nan cửa bị thừa, nan trên cùng không căng đều nên gấp khúc khi cuốn vào lô. Nan bị kẹt ở một điểm nhưng motor vẫn chạy, phần nan phía trên bị dồn ép và phồng ra ngoài đường ray.
Motor không có tính năng đảo chiều tự động
Motor đời cũ hoặc motor giá rẻ không tích hợp cảm biến lực nên không tự dừng khi cửa gặp vật cản. Cửa cuốn bị chặn mà motor vẫn kéo liên tục sẽ gây sổ lô nan, nặng hơn có thể cháy motor do quá tải. Lắp bộ chống sổ lô là giải pháp bổ sung cho những motor không có tính năng đảo chiều tự động từ nhà sản xuất.

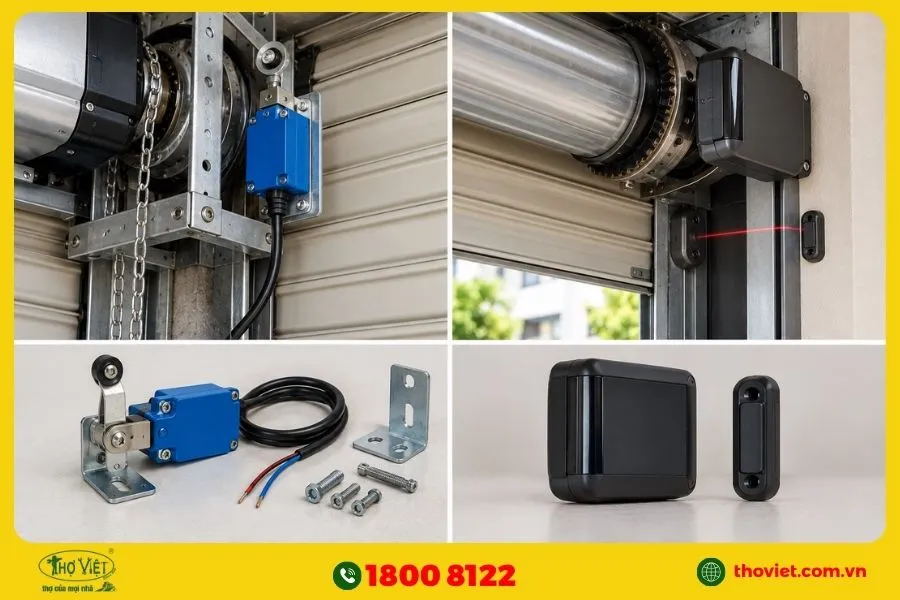

Các loại chống sổ lô cửa cuốn phổ biến
Anh/chị chọn loại nào tùy thuộc vào ngân sách, loại motor đang dùng và mức độ tiện lợi mong muốn khi sử dụng. Dưới đây là thông tin chi tiết từng loại kèm bảng so sánh nhanh để anh/chị dễ chọn.
Rơ-le chống sổ lô có dây
Rơ-le chống sổ lô có dây là loại cơ bản nhất, gồm cần gạt kim loại và 2 dây điện nối vào nguồn motor. Cấu tạo đơn giản, hoạt động theo nguyên lý cơ học thuần túy nên ít hỏng vặt và dễ thay thế khi cần. Giá chỉ khoảng từ 50.000 đồng một bộ, phù hợp cho hầu hết cửa cuốn khe thoáng và tấm liền gia đình.
Bộ cảm biến tự dừng cửa cuốn
Bộ cảm biến tự dừng dùng cảm biến điện tử gắn trên thanh đáy cửa, phát tín hiệu ngắt motor khi gặp vật cản. Ưu điểm là phản ứng nhanh hơn rơ-le cơ, không cần nan phồng mới ngắt mà ngắt ngay khi thanh đáy chạm vật cản. Giá cao hơn rơ-le cơ từ 300.000 vnđ, cần đấu thêm mạch điện tử vào board điều khiển motor.
So sánh nhanh 2 loại: giá, độ bền, độ khó lắp
Rơ-le có dây giá rẻ, lắp đơn giản, bền theo kiểu cơ khí nhưng chỉ ngắt khi nan đã phồng chạm cần gạt. Cảm biến tự dừng giá cao hơn, lắp phức tạp hơn nhưng phản ứng nhanh hơn, ngắt trước khi nan kịp phồng. Nhà dùng cửa cuốn phổ thông nên chọn rơ-le có dây, cửa cuốn cao cấp hoặc cửa hàng kinh doanh nên chọn cảm biến tự dừng.

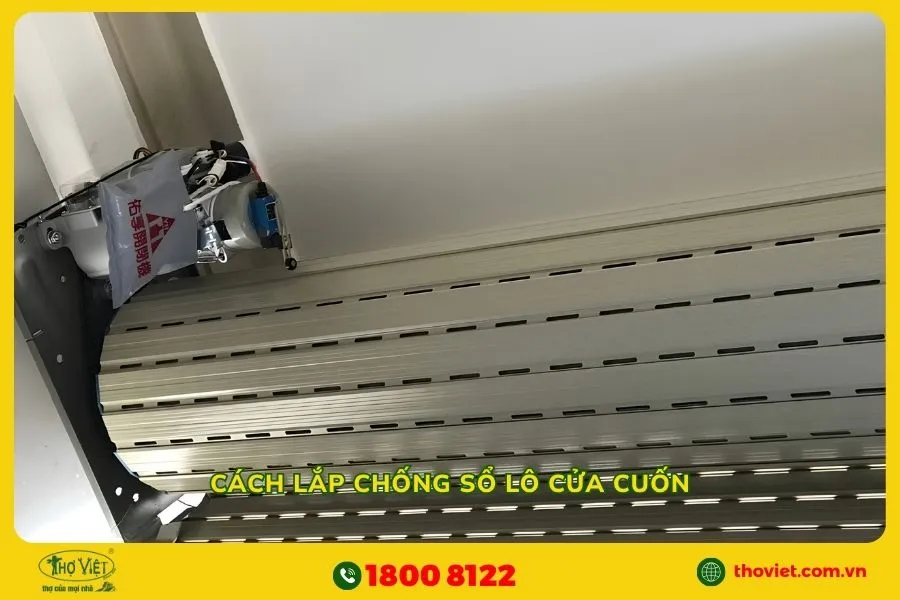

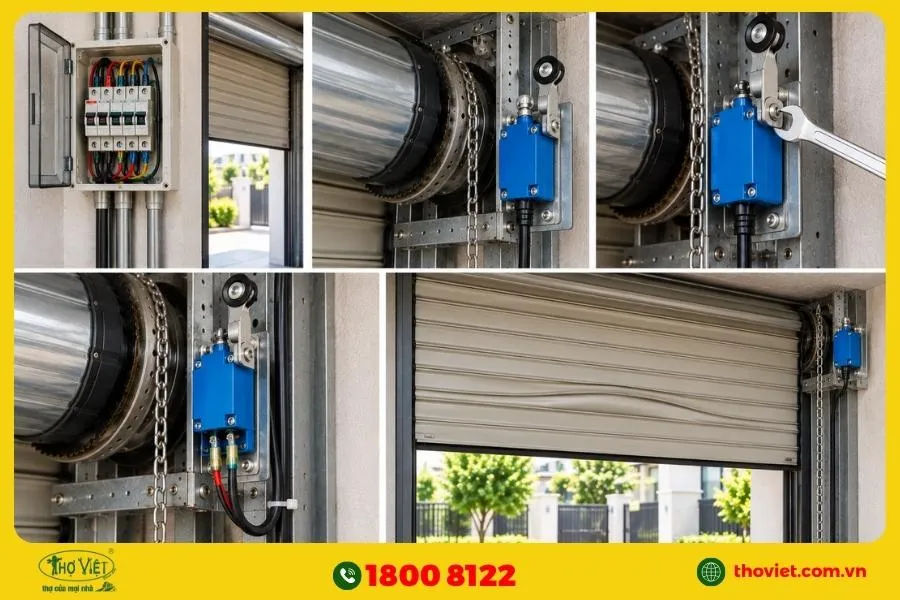

Hướng dẫn cách lắp chống sổ lô cửa cuốn từng bước
Hướng dẫn này áp dụng cho loại rơ-le chống sổ lô có dây vì đây là loại phổ biến trên thị trường hiện nay. Dưới đây là cách lắp chống sổ lô cửa cuốn từng bước chi tiết.
Bước 1: Ngắt nguồn điện, mở cửa hết hành trình
Ngắt aptomat nhánh cấp điện cho cửa cuốn, dùng bút thử điện xác nhận đã mất điện hoàn toàn tại hộp điều khiển. Dùng tay kéo cửa cuốn lên hết hành trình để toàn bộ nan cửa cuốn hết vào lô cuốn phía trên trần. Cửa phải mở hết cỡ thì mới tiếp cận được mặt bích motor và vị trí gắn cần gạt chống sổ lô.
Bước 2: Xác định vị trí gắn trên mặt bích motor
Cần gạt chống sổ lô gắn trên mặt bích chính (pát đỡ motor), nằm ngay phía trên cuộn lô cửa cuốn. Vị trí gắn phải sao cho khi nan cửa cuốn bình thường thì cần gạt không chạm vào nan, cửa chạy tự do. Khi nan bị phồng thì phần nan phồng lên phải đẩy đúng vào cần gạt để ngắt mạch điện motor dừng lại.
Bước 3: Cố định cần gạt chống sổ lô bằng bulong
Anh/chị dùng bulong và đai ốc bắt cần gạt chống sổ lô vào lỗ sẵn trên mặt bích hoặc khoan lỗ mới nếu cần. Siết bulong chắc chắn nhưng vẫn để cần gạt xoay được nhẹ nhàng khi bị nan phồng đẩy vào mặt tiếp xúc. Cần gạt bị siết quá chặt sẽ không xoay được, nan phồng đẩy mà cần gạt không nhúc nhích thì mất tác dụng hoàn toàn.
Bước 4: Nối 2 dây chống sổ lô nối tiếp với nguồn motor
Bộ chống sổ lô có 2 dây điện, 2 dây này nối tiếp (nối seri) vào đường dây nguồn cấp điện cho motor. Cắt 1 trong 2 dây nguồn motor, nối 2 đầu dây cắt vào 2 dây chống sổ lô bằng cos bấm hoặc domino. Khi cần gạt ở vị trí đóng thì mạch thông, motor chạy bình thường, cần gạt mở thì mạch ngắt, motor dừng.
Bước 5: Kiểm tra và hoàn thiện
Bật lại aptomat, điều khiển cửa cuốn chạy xuống rồi dùng tay đẩy nhẹ nan cửa tạo độ phồng vào cần gạt. Nếu lắp đúng, motor sẽ ngắt điện ngay lập tức khi nan phồng chạm cần gạt, cửa dừng hẳn không chạy tiếp. Bấm nút lên hoặc xuống trên remote để kiểm tra motor có bị khóa hoàn toàn không, đúng kỹ thuật thì bấm gì cũng không chạy.

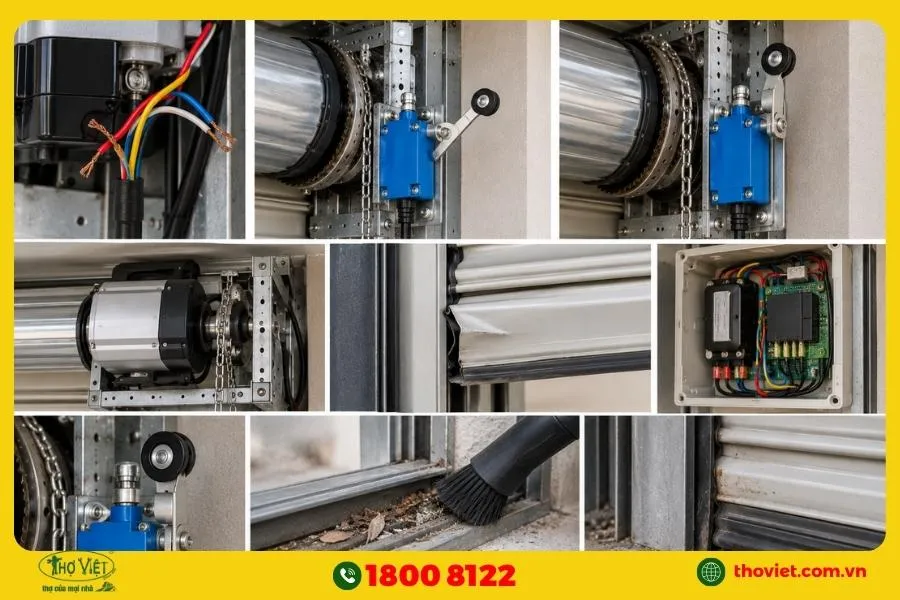

Lưu ý quan trọng khi lắp chống sổ lô cửa cuốn
Sai lầm thường gặp khi tự lắp
Đấu 2 dây chống sổ lô song song thay vì nối tiếp khiến mạch không ngắt được điện khi cần gạt mở ra. Gắn cần gạt sai vị trí, quá xa lô cuốn nên nan phồng không chạm tới cần gạt, chống sổ lô thành vô dụng. Siết bulong cần gạt quá chặt hoặc quá lỏng đều khiến cần gạt không hoạt động đúng khi nan cửa bị phồng lên.
Khi nào nên gọi thợ thay vì tự lắp
Anh/chị không rành về điện hoặc chưa từng đấu nối dây điện thì nên gọi thợ sửa cửa cuốn lắp cho an toàn. Motor cửa cuốn dùng điện 220V, đấu sai dây có thể gây chập cháy board điều khiển hoặc điện giật nguy hiểm. Chi phí thuê thợ lắp chống sổ lô chỉ tốn thêm từ 100.000 đồng tiền công, không đáng để mạo hiểm tự làm.
Bảo dưỡng định kỳ: kiểm tra cần gạt, vệ sinh ray
Mỗi 6 tháng kiểm tra cần gạt chống sổ lô có bị kẹt, gỉ sét hoặc lỏng bulong không, chỉnh lại nếu cần. Vệ sinh đường ray cửa cuốn, dọn sạch vật cản phía dưới thanh đáy cửa để giảm nguy cơ sổ lô xảy ra. Thử chống sổ lô mỗi 6 tháng bằng cách tạo phồng nan nhẹ, nếu motor không ngắt thì cần gạt đã hỏng cần thay.
FAQ – Câu hỏi thường gặp khi sửa cửa cuốn
Cửa cuốn có tính năng đảo chiều thì có cần lắp chống sổ lô không?
Cửa cuốn có đảo chiều tự động sẽ tự dừng và chạy ngược khi gặp vật cản, giảm đáng kể nguy cơ sổ lô nan. Tuy nhiên tính năng đảo chiều chỉ hoạt động khi cảm biến lực trên motor còn tốt, cảm biến hỏng thì mất tác dụng. Lắp thêm chống sổ lô làm lớp bảo vệ thứ hai, chi phí thấp mà an toàn hơn nhiều khi cảm biến đảo chiều bị lỗi.
Chống sổ lô có dây và cảm biến tự dừng khác nhau thế nào?
Chống sổ lô có dây dùng cần gạt cơ học, chỉ ngắt điện khi nan cửa đã phồng lên đẩy vào cần gạt. Cảm biến tự dừng dùng mạch điện tử gắn ở thanh đáy, ngắt motor ngay khi thanh đáy chạm vật cản trước khi nan phồng. Cảm biến tự dừng phản ứng nhanh hơn, bảo vệ nan tốt hơn nhưng giá cao gấp 3 đến 5 lần so rơ-le có dây.
Tự lắp chống sổ lô tại nhà có an toàn không?
Anh/chị biết cách đấu nối dây điện cơ bản và có dụng cụ như kìm bấm cos, bút thử điện thì tự lắp được. Điều kiện bắt buộc là phải ngắt aptomat hoàn toàn trước khi thao tác, tuyệt đối không đấu dây khi còn điện. Nếu không tự tin về phần điện thì nên gọi thợ, chi phí công lắp chỉ khoảng từ 100.000 đồng.
Dấu hiệu nào cho thấy chống sổ lô đã hỏng cần thay?
Cửa cuốn gặp vật cản mà motor vẫn chạy không dừng, nan cửa bị phồng lên nhưng cần gạt không ngắt điện. Cần gạt bị gỉ sét kẹt cứng không xoay được hoặc bulong cố định cần gạt bị lỏng rơi ra khỏi mặt bích. Dây điện chống sổ lô bị đứt, bị chuột cắn hoặc mối nối bị oxy hóa xanh đều khiến mạch không ngắt được motor.
Chi phí lắp chống sổ lô cửa cuốn bao nhiêu tiền?
Chi phí phụ thuộc vào loại chống sổ lô và có thuê thợ lắp hay tự lắp, thợ cần kiểm tra thực tế mới báo giá chính xác. Anh/chị liên hệ Thợ Việt qua hotline 1800 8122 để được kiểm tra và báo giá miễn phí tại nhà.
