Công tắc đảo chiều được sử dụng phổ biến trong hệ thống điện công nghiệp và dân dụng để điều khiển động cơ hoặc thiết bị chạy theo hai chiều khác nhau mà không cần tắt nguồn hoàn toàn. Đấu sai công tắc đảo chiều không chỉ khiến thiết bị hoạt động sai chiều mà còn tiềm ẩn nguy cơ chập cháy và hư hỏng toàn bộ hệ thống điện phía sau. Thợ Việt hướng dẫn chi tiết cách đấu công tắc đảo chiều đúng kỹ thuật, an toàn và dễ thực hiện ngay trong bài viết dưới đây.
Hướng dẫn đấu công tắc đảo chiều
Công tắc đảo chiều là gì?

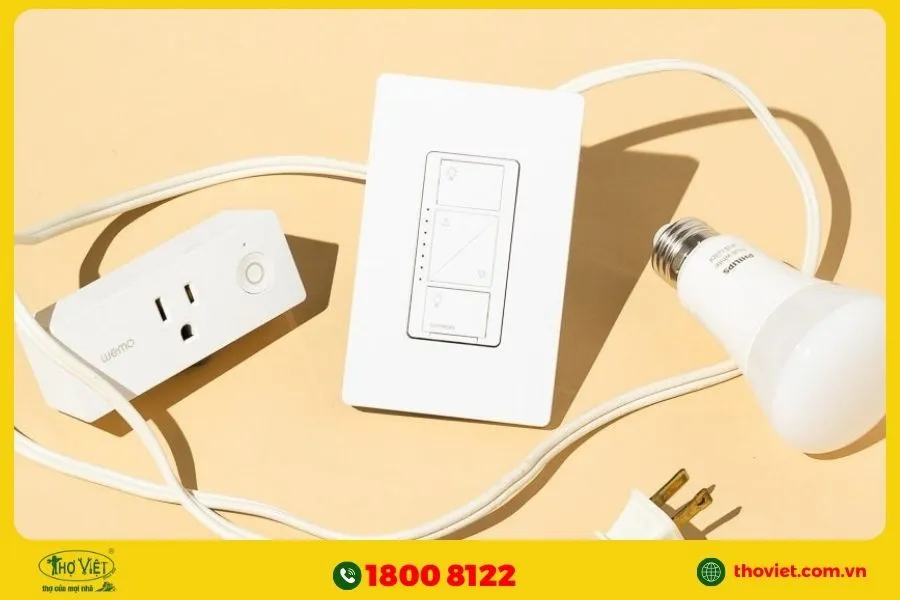

Công tắc đảo chiều hay còn gọi là công tắc 2 chiều hoặc công tắc 3 cực, là loại công tắc có 3 chân đấu dây cho phép điều khiển bật tắt một thiết bị điện từ hai vị trí hoàn toàn độc lập nhau. Thiết kế này đặc biệt hữu ích cho cầu thang, hành lang dài hoặc phòng có nhiều lối ra vào, giúp người dùng điều khiển đèn linh hoạt mà không cần đi lại tìm công tắc.
Ứng dụng của công tắc đảo chiều
Công tắc đảo chiều được ứng dụng rộng rãi trong nhiều công trình dân dụng và công nghiệp nhờ khả năng điều khiển thiết bị điện linh hoạt từ hai vị trí khác nhau. Dưới đây là những ứng dụng phổ biến nhất trong thực tế lắp đặt và sử dụng hàng ngày.
Điều khiển đèn cầu thang
Lắp công tắc đảo chiều ở đầu và cuối cầu thang giúp bật đèn khi bước lên và tắt đèn khi đã lên đến nơi mà không cần quay lại. Đây là ứng dụng phổ biến nhất của công tắc đảo chiều trong các ngôi nhà nhiều tầng tại Việt Nam hiện nay. Vì vậy, lắp công tắc đảo chiều cho cầu thang không chỉ tiện lợi mà còn giúp tiết kiệm điện đáng kể về lâu dài.
Điều khiển đèn hành lang dài
Hành lang dài trong các tòa nhà, khách sạn hoặc bệnh viện cần điều khiển đèn từ cả hai đầu để tránh đi lại không cần thiết trong bóng tối. Công tắc đảo chiều lắp ở hai đầu hành lang giúp người dùng chủ động bật tắt đèn từ vị trí thuận tiện nhất tại bất kỳ thời điểm nào. Thêm vào đó, giải pháp này còn giúp tránh lãng phí điện khi đèn bị bỏ quên sáng suốt cả ngày do không có công tắc ở đầu gần nhất.
Điều khiển đèn phòng ngủ
Lắp công tắc đảo chiều tại cửa ra vào và đầu giường giúp điều khiển đèn phòng ngủ mà không cần rời khỏi chỗ nằm khi muốn tắt đèn trước khi ngủ. Thiết kế này mang lại sự tiện nghi đáng kể, đặc biệt hữu ích với người cao tuổi hoặc trẻ nhỏ cần bật đèn trong đêm tối. Vì vậy, đây là ứng dụng được ưa chuộng trong các công trình nhà ở cao cấp và khách sạn hiện đại hiện nay.
Điều khiển động cơ điện đảo chiều quay
Trong môi trường công nghiệp, công tắc đảo chiều được dùng để điều khiển động cơ điện chạy thuận hoặc nghịch chiều tùy theo yêu cầu vận hành thực tế. Ứng dụng này phổ biến trong các hệ thống băng tải, cổng tự động, máy nâng hạ và các thiết bị cơ khí cần đảo chiều chuyển động linh hoạt. Kết quả là công tắc đảo chiều giúp đơn giản hóa hệ thống điều khiển, giảm chi phí lắp đặt và vận hành cho toàn bộ dây chuyền sản xuất.
Điều khiển đèn garage và sân vườn
Lắp công tắc đảo chiều tại cửa ra vào nhà và trong garage giúp điều khiển đèn chiếu sáng sân vườn hoặc lối đi mà không cần đi bộ ra tận nơi. Giải pháp này đặc biệt tiện lợi vào ban đêm hoặc khi thời tiết xấu, giúp chủ nhà bật tắt đèn ngoài trời an toàn từ bên trong nhà. Ngoài ra, kết hợp công tắc đảo chiều với cảm biến chuyển động còn giúp tối ưu hóa hệ thống chiếu sáng ngoài trời hiệu quả hơn.
Nguyên lý hoạt động của công tắc đảo chiều
Công tắc đảo chiều có 3 chân đấu dây gồm một chân chung COM và hai chân chuyển mạch L1, L2, khi gạt công tắc thì chân COM sẽ kết nối với L1 hoặc L2 tùy theo vị trí gạt. Trạng thái bật tắt của thiết bị phụ thuộc vào sự kết hợp vị trí của cả hai công tắc trong mạch, khi cùng trạng thái thì mạch thông và thiết bị hoạt động, khác trạng thái thì mạch ngắt và thiết bị tắt.
Vì vậy, mỗi lần gạt bất kỳ công tắc nào trong mạch đều thay đổi trạng thái của thiết bị từ bật sang tắt hoặc ngược lại một cách dứt khoát.
Hướng dẫn các bước đấu công tắc đảo chiều
Đấu công tắc đảo chiều 1 pha

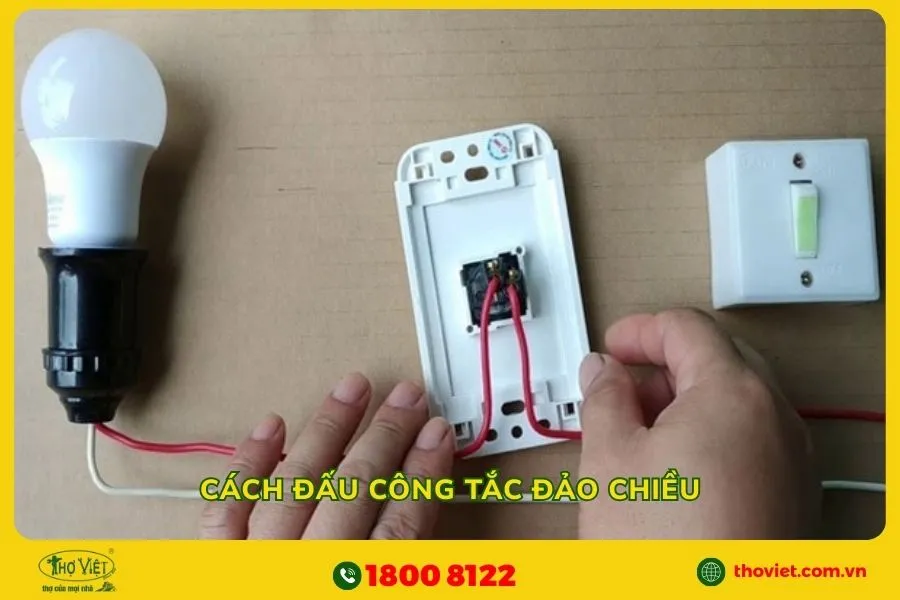

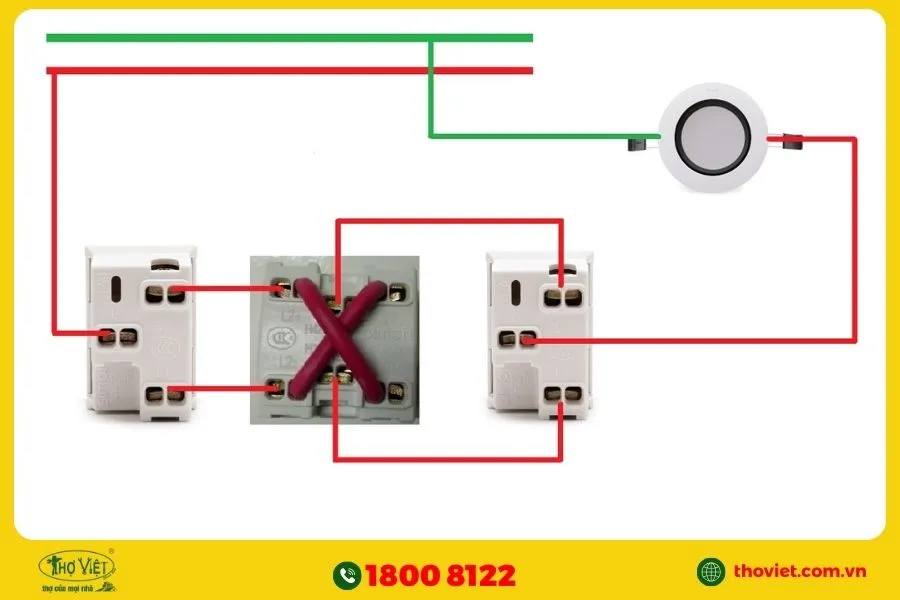

Đây là cách đấu cơ bản nhất, dùng một công tắc đảo chiều để điều khiển một thiết bị điện từ một vị trí duy nhất trong mạch điện 1 pha. Trước khi thực hiện cần chuẩn bị đầy đủ dây dẫn, tua vít, bút thử điện và sơ đồ đấu nối để tránh nhầm lẫn trong quá trình đấu dây.
Ngoài ra, cần xác định rõ 3 chân của công tắc gồm COM, L1 và L2 trước khi bắt đầu đấu nối bất kỳ dây nào.
- Bước 1: Ngắt điện hoàn toàn tại cầu dao tổng, dùng bút thử điện kiểm tra lại để đảm bảo không còn điện trước khi thao tác.
- Bước 2: Xác định dây pha và dây trung tính từ nguồn điện, đấu dây pha vào chân COM của công tắc đảo chiều.
- Bước 3: Đấu dây từ chân L1 hoặc L2 của công tắc đến một đầu của thiết bị cần điều khiển như bóng đèn hoặc động cơ.
- Bước 4: Đấu dây trung tính trực tiếp vào đầu còn lại của thiết bị để hoàn thành mạch điện kín.
- Bước 5: Kiểm tra lại toàn bộ đầu nối, siết chặt vít đầu dây và đóng điện thử để xác nhận thiết bị hoạt động bình thường.
Đấu công tắc đảo chiều 2 vị trí

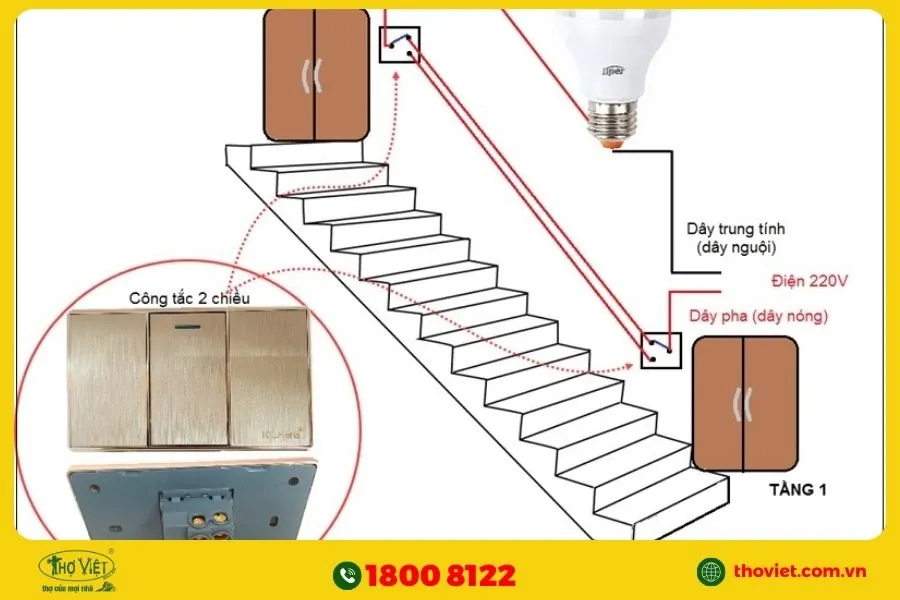

Đây là cách đấu phổ biến nhất của công tắc đảo chiều, dùng hai công tắc lắp ở hai vị trí khác nhau để điều khiển cùng một thiết bị điện linh hoạt. Cách đấu này thường được áp dụng cho cầu thang, hành lang dài hoặc phòng ngủ có cửa ra vào và đầu giường cần điều khiển độc lập.
Vì vậy, cần chuẩn bị thêm hai dây liên kết chạy giữa hai công tắc để kết nối chân L1 và L2 của từng công tắc với nhau.
- Bước 1: Ngắt điện hoàn toàn, xác định vị trí lắp đặt hai công tắc và kéo sẵn dây điện đến từng vị trí trước khi đấu nối.
- Bước 2: Đấu dây pha từ nguồn điện vào chân COM của công tắc thứ nhất tại vị trí đầu tiên.
- Bước 3: Dùng hai dây liên kết nối chân L1 của công tắc thứ nhất với chân L1 của công tắc thứ hai, tương tự nối L2 với L2.
- Bước 4: Đấu dây từ chân COM của công tắc thứ hai đến một đầu của thiết bị cần điều khiển tại vị trí lắp đặt.
- Bước 5: Đấu dây trung tính vào đầu còn lại của thiết bị, kiểm tra lại toàn bộ đầu nối và đóng điện thử cả hai công tắc để xác nhận hoạt động đúng.
Đấu công tắc đảo chiều 2 bóng đèn

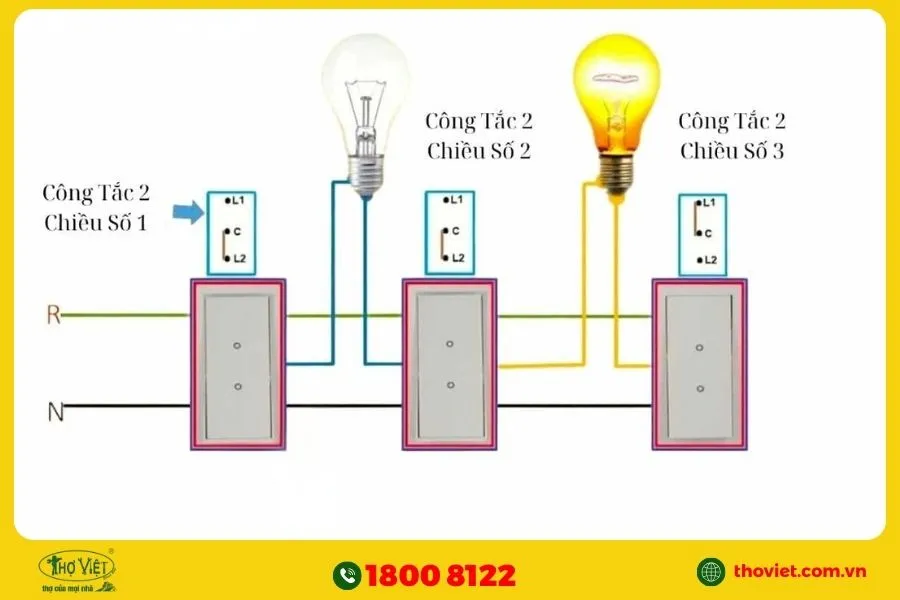

Cách đấu này cho phép điều khiển hai bóng đèn riêng biệt từ một cặp công tắc đảo chiều, mỗi vị trí gạt sẽ bật một bóng và tắt bóng còn lại. Ứng dụng phổ biến trong các hệ thống chiếu sáng cần chuyển đổi linh hoạt giữa hai vùng sáng khác nhau mà không cần lắp thêm công tắc riêng.
Ngoài ra, cách đấu này còn được dùng trong hệ thống đèn tín hiệu hoặc đèn báo trạng thái trong tủ điện điều khiển công nghiệp.
- Bước 1: Ngắt điện hoàn toàn, xác định rõ vị trí lắp hai bóng đèn và kéo dây điện đến từng bóng trước khi tiến hành đấu nối.
- Bước 2: Đấu dây pha từ nguồn điện vào chân COM của công tắc đảo chiều tại vị trí lắp đặt.
- Bước 3: Đấu dây từ chân L1 của công tắc đến một đầu của bóng đèn thứ nhất, đấu dây từ chân L2 đến một đầu của bóng đèn thứ hai.
- Bước 4: Đấu dây trung tính chung vào đầu còn lại của cả hai bóng đèn để hoàn thành mạch điện cho từng bóng.
- Bước 5: Kiểm tra lại toàn bộ đầu nối, siết chặt vít đầu dây và đóng điện thử, gạt công tắc để xác nhận hai bóng đèn sáng tắt luân phiên đúng như yêu cầu.
Một số lưu ý khi đấu công tắc đảo chiều

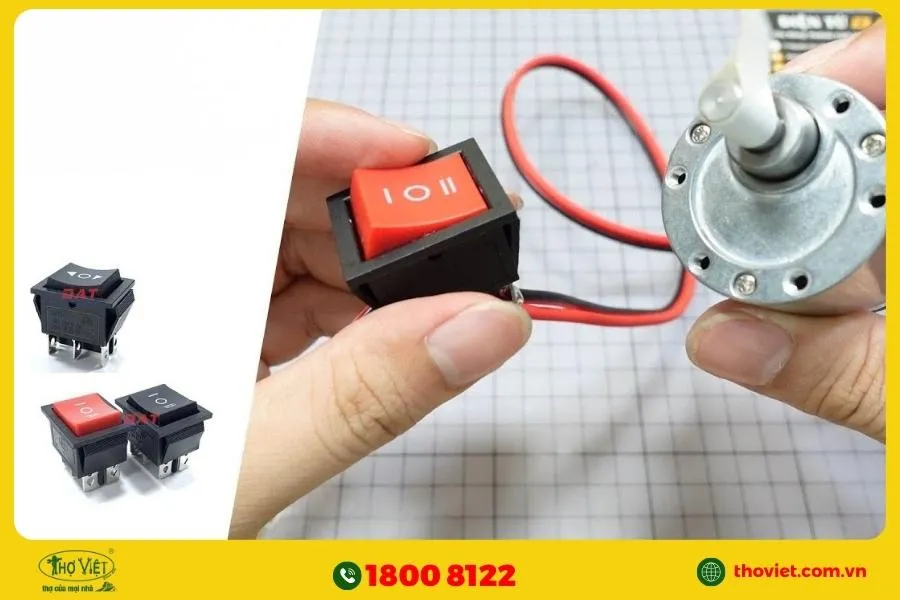

- Ngắt điện hoàn toàn trước khi đấu dây: Tuyệt đối không đấu nối hay chỉnh sửa dây dẫn khi mạch điện vẫn còn nguồn, dù chỉ là kiểm tra sơ bộ vị trí các chân công tắc.
- Xác định đúng 3 chân COM, L1, L2 trước khi đấu: Đấu nhầm chân chung COM với chân chuyển mạch L1 hoặc L2 khiến mạch điện hoạt động sai hoàn toàn, thậm chí gây chập mạch ngay khi đóng điện.
- Dùng đúng tiết diện dây dẫn: Dây dẫn quá nhỏ so với công suất thiết bị điều khiển sẽ gây phát nhiệt cục bộ tại điểm đấu nối, tiềm ẩn nguy cơ cháy nổ trong quá trình sử dụng lâu dài.
- Siết chặt vít đầu dây sau khi đấu xong: Vít đầu dây lỏng làm tiếp xúc điện không ổn định, gây phát tia lửa điện và làm hỏng công tắc nhanh hơn so với bình thường.
- Không đấu chung dây pha và dây trung tính vào cùng một chân: Đấu nhầm dây pha và trung tính vào cùng một chân công tắc sẽ gây ngắn mạch ngay lập tức khi đóng điện trở lại.
- Kiểm tra lại sơ đồ đấu nối trước khi đóng điện: Đối chiếu lại toàn bộ đầu dây với sơ đồ kỹ thuật trước khi đóng điện thử, tránh trường hợp đấu sai gây hỏng thiết bị phía sau.
