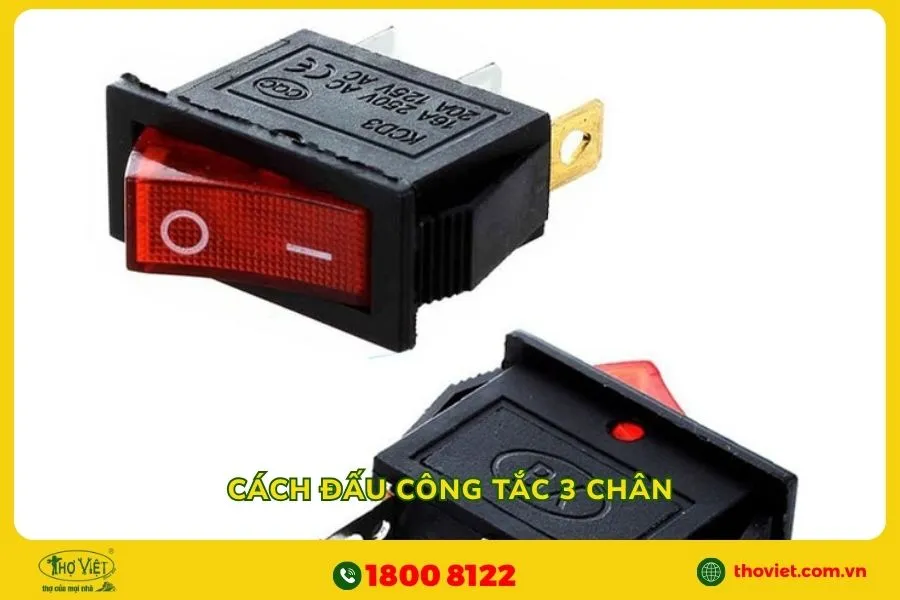

Hướng dẫn cách đấu công tắc 3 chân đúng kỹ thuật

Công tắc 3 chân là loại công tắc chuyển mạch phổ biến, đấu sai chân tiếp điểm khiến mạch điện không hoạt động hoặc thiết bị bị cấp điện liên tục ngoài ý muốn. Nắm vững cách đấu công tắc 3 chân giúp mạch điều khiển vận hành ổn định và linh hoạt chuyển đổi nguồn điện giữa hai chế độ hoạt động khác nhau. Thợ Việt hướng dẫn chi tiết cách đấu công tắc 3 chân đúng kỹ thuật, an toàn và dễ thực hiện ngay trong bài viết dưới đây.

Hướng dẫn đấu công tắc 3 chân

Công tắc 3 chân là gì?

Công tắc 3 chân hay còn gọi là công tắc chuyển mạch, là loại công tắc có một chân chung COM và hai chân chuyển mạch L1, L2 cho phép chuyển đổi nguồn điện linh hoạt giữa hai mạch điện độc lập. Khi gạt công tắc sang một vị trí, chân COM kết nối với chân L1 và ngắt chân L2, gạt sang vị trí còn lại thì chân COM chuyển sang kết nối với chân L2 và ngắt chân L1.

Vì vậy, công tắc 3 chân được ứng dụng rộng rãi trong các mạch điều khiển cần chuyển đổi linh hoạt giữa hai nguồn điện hoặc hai thiết bị khác nhau trong cùng một hệ thống.

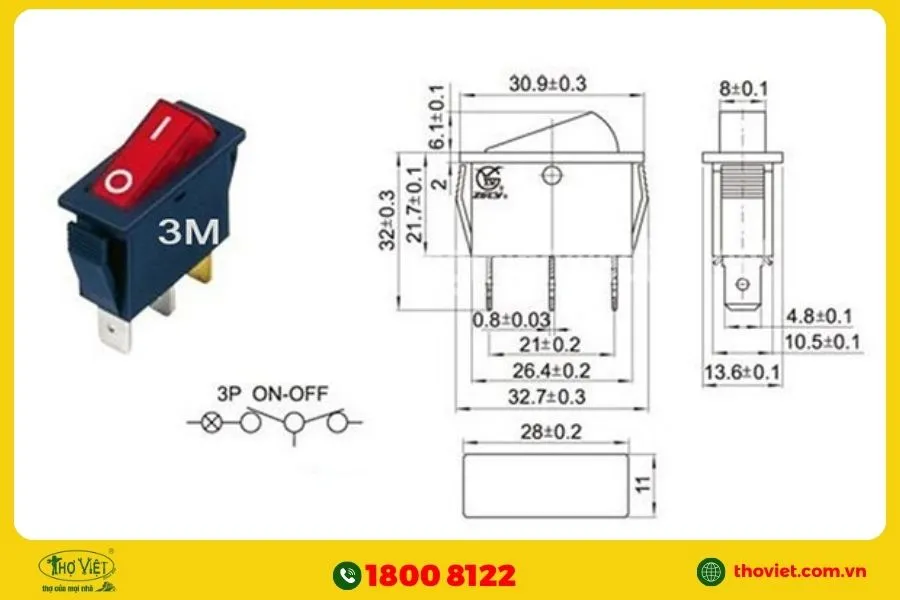

Cấu tạo công tắc 3 chân

• Chân COM (chân chung): Chân trung tâm của công tắc, luôn được kết nối với nguồn điện đầu vào và chuyển đổi kết nối sang chân L1 hoặc L2 tùy theo vị trí gạt công tắc.
• Chân L1 (chân chuyển mạch thứ nhất): Kết nối với chân COM khi công tắc ở vị trí thứ nhất, cấp điện cho thiết bị hoặc mạch điện thứ nhất trong hệ thống điều khiển.
• Chân L2 (chân chuyển mạch thứ hai): Kết nối với chân COM khi công tắc ở vị trí thứ hai, cấp điện cho thiết bị hoặc mạch điện thứ hai trong hệ thống điều khiển.
• Cơ cấu chuyển mạch: Bộ phận cơ khí bên trong thực hiện chuyển đổi tiếp điểm giữa L1 và L2 khi người dùng gạt công tắc, đảm bảo chỉ một trong hai chân được kết nối với chân COM tại một thời điểm.
• Vỏ bảo vệ: Làm từ nhựa cứng chịu nhiệt, bảo vệ các tiếp điểm bên trong khỏi bụi bẩn và độ ẩm, mặt trước thường có ký hiệu vị trí gạt rõ ràng giúp người dùng xác định trạng thái công tắc nhanh chóng.

Sơ đồ hoạt động công tắc 3 chân

Công tắc 3 chân hoạt động theo nguyên lý chuyển mạch đơn giản, chân COM luôn được kết nối với một trong hai chân L1 hoặc L2 tùy theo vị trí gạt, đảm bảo chỉ một mạch điện được cấp điện tại một thời điểm.

Khi chuyển vị trí gạt, chân COM ngắt kết nối với chân đang hoạt động và chuyển sang kết nối với chân còn lại trong vài mili giây, đảm bảo quá trình chuyển mạch diễn ra nhanh chóng và dứt khoát.

Vì vậy, nắm rõ sơ đồ hoạt động giúp đấu nối đúng chân và xử lý sự cố nhanh chóng hơn trong thực tế lắp đặt và vận hành.

Sơ đồ nguyên lý cơ bản

Thành phần	Kết nối
Dây pha nguồn	Vào chân COM của công tắc
Chân L1	Nối đến thiết bị hoặc mạch điện thứ nhất
Chân L2	Nối đến thiết bị hoặc mạch điện thứ hai
Dây trung tính	Nối thẳng vào đầu còn lại của cả hai thiết bị

Trạng thái hoạt động của mạch

Vị trí gạt	Chân COM	Thiết bị 1	Thiết bị 2
Vị trí 1	Nối với L1	Có điện	Không có điện
Vị trí 2	Nối với L2	Không có điện	Có điện

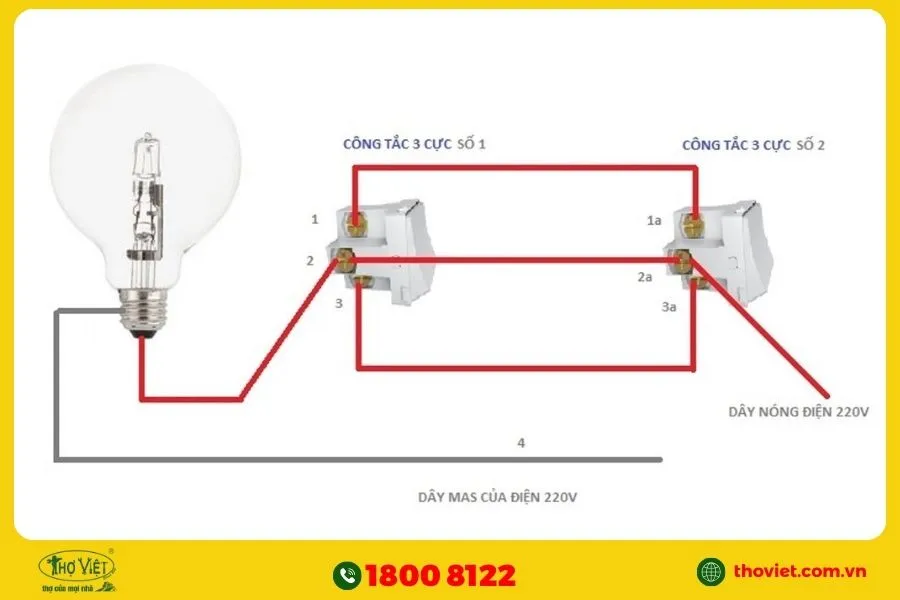

Nguyên lý hoạt động công tắc 3 chân

Công tắc 3 chân hoạt động dựa trên nguyên lý chuyển mạch cơ học, cơ cấu bên trong chuyển đổi kết nối giữa chân COM và một trong hai chân L1 hoặc L2 tùy theo vị trí gạt của người dùng.

Tại bất kỳ thời điểm nào, chân COM chỉ kết nối với một chân chuyển mạch duy nhất, đảm bảo chỉ một mạch điện được cấp điện và mạch còn lại bị ngắt hoàn toàn.

 Vì vậy, công tắc 3 chân được ứng dụng phổ biến trong các mạch cần chuyển đổi nguồn điện giữa hai thiết bị hoặc hai chế độ hoạt động khác nhau một cách an toàn.

• Trạng thái vị trí 1: Cơ cấu chuyển mạch kéo tiếp điểm sang chân L1, chân COM kết nối với L1 cấp điện cho thiết bị thứ nhất và ngắt hoàn toàn chân L2.
• Trạng thái chuyển vị trí: Người dùng gạt công tắc sang vị trí đối diện, cơ cấu chuyển mạch ngắt kết nối COM với L1 và chuyển ngay sang kết nối với chân L2 trong tích tắc.
• Trạng thái vị trí 2: Chân COM kết nối hoàn toàn với chân L2 cấp điện cho thiết bị thứ hai, chân L1 bị ngắt điện hoàn toàn cho đến khi người dùng gạt công tắc trở lại vị trí ban đầu.

Cách đấu công tắc 3 chân

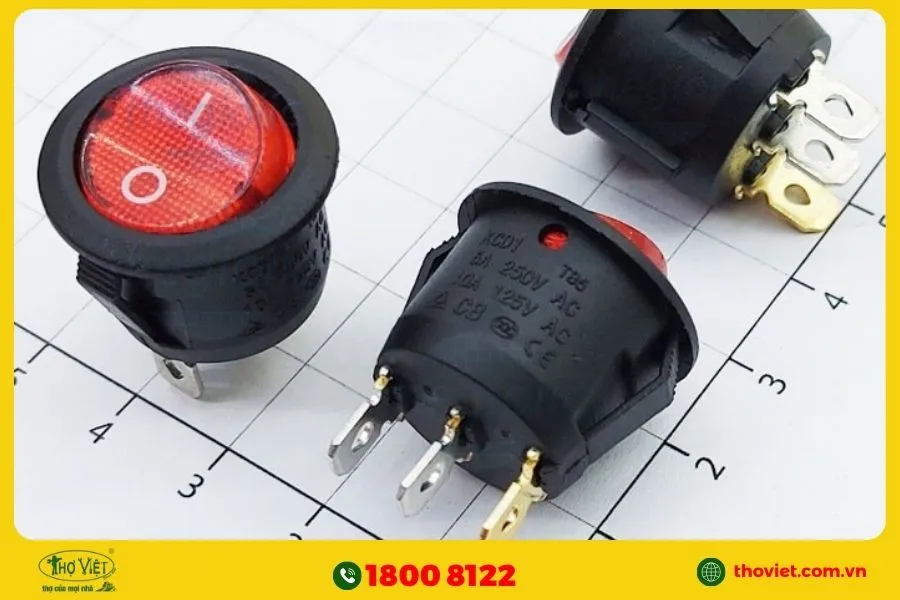

Đấu công tắc 3 chân không cần đèn

Sơ đồ đấu công tắc 3 chân không cần đèn là cách đấu cơ bản nhất, dây pha đầu vào đấu vào chân COM và hai thiết bị cần điều khiển đấu vào chân L1 và L2 tương ứng. Cách đấu này thường dùng để chuyển đổi nguồn điện giữa hai thiết bị điện riêng biệt, đảm bảo chỉ một thiết bị được cấp điện tại một thời điểm trong quá trình vận hành.

Ngoài ra, sơ đồ này còn được ứng dụng trong các mạch chuyển nguồn dự phòng khi nguồn điện chính bị sự cố cần chuyển sang nguồn điện thay thế.

• Bước 1: Ngắt điện hoàn toàn, xác định rõ 3 chân COM, L1 và L2 trên thân công tắc dựa theo ký hiệu in sẵn của nhà sản xuất.
• Bước 2: Đấu dây pha từ nguồn điện vào chân COM của công tắc, siết chặt vít đầu dây đảm bảo tiếp xúc chắc chắn.
• Bước 3: Đấu dây từ chân L1 đến một đầu của thiết bị thứ nhất cần điều khiển tại vị trí lắp đặt tương ứng.
• Bước 4: Đấu dây từ chân L2 đến một đầu của thiết bị thứ hai cần điều khiển tại vị trí lắp đặt tương ứng.
• Bước 5: Đấu dây trung tính thẳng vào đầu còn lại của cả hai thiết bị, đóng điện thử và gạt công tắc kiểm tra từng vị trí hoạt động.

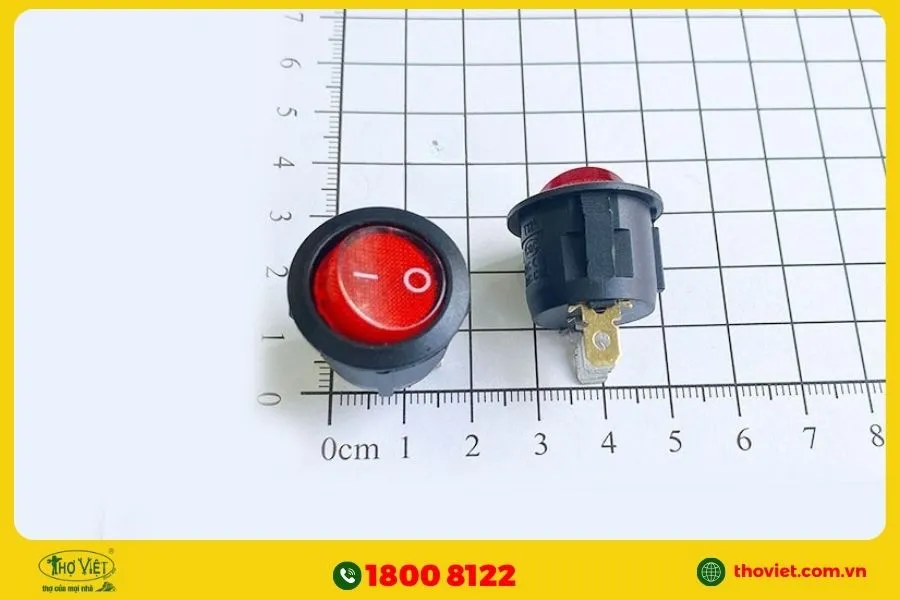

Đấu công tắc 3 chân có cần đèn

Sơ đồ đấu công tắc 3 chân có đèn báo giúp người dùng xác định trực quan thiết bị nào đang được cấp điện mà không cần kiểm tra trực tiếp tại vị trí thiết bị đang hoạt động. Đèn báo được đấu song song với từng thiết bị tại chân L1 và L2, sáng lên khi thiết bị tương ứng đang được cấp điện và tắt ngay khi công tắc chuyển sang vị trí đối diện.

Thêm vào đó, đèn báo còn giúp phát hiện nhanh sự cố hỏng thiết bị khi đèn sáng nhưng thiết bị không hoạt động trong quá trình vận hành thực tế.

• Bước 1: Ngắt điện hoàn toàn, chuẩn bị thêm 2 đèn báo có điện áp định mức phù hợp với điện áp hệ thống trước khi tiến hành đấu nối.
• Bước 2: Đấu dây pha từ nguồn điện vào chân COM của công tắc, siết chặt vít đầu dây đảm bảo tiếp xúc chắc chắn và không còn phần đồng hở.
• Bước 3: Đấu dây từ chân L1 đến một đầu thiết bị thứ nhất, đồng thời đấu đèn báo thứ nhất song song với thiết bị này.
• Bước 4: Đấu dây từ chân L2 đến một đầu thiết bị thứ hai, đồng thời đấu đèn báo thứ hai song song với thiết bị này.
• Bước 5: Đấu dây trung tính vào đầu còn lại của cả hai thiết bị và hai đèn báo, đóng điện thử và xác nhận đèn báo sáng đúng theo vị trí gạt công tắc.

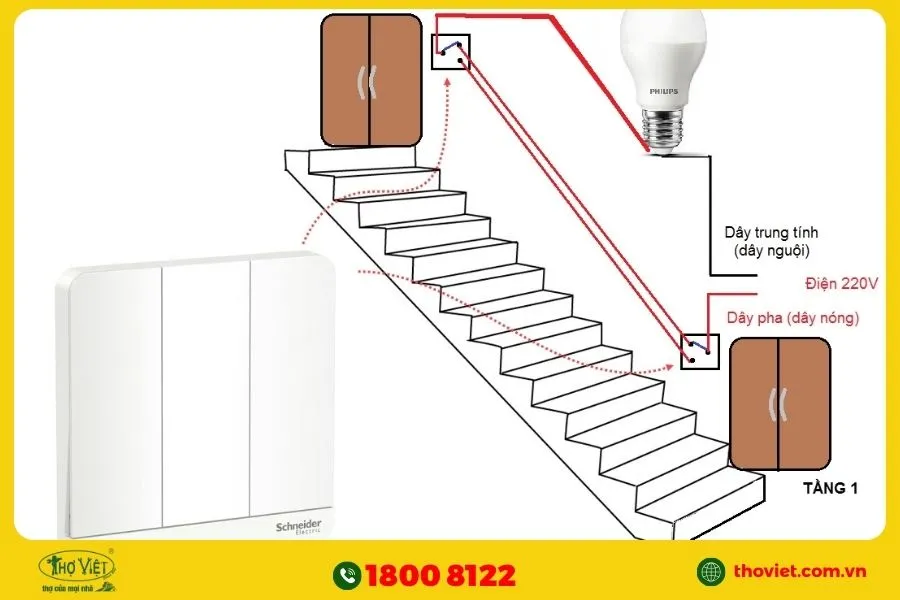

Đấu công tắc 3 chân cầu thang

Công tắc 3 chân đấu mạch cầu thang cho phép điều khiển một bóng đèn từ hai vị trí độc lập ở đầu và cuối cầu thang, bật đèn ở vị trí này và tắt đèn ở vị trí kia mà không cần quay lại. Sơ đồ này sử dụng hai công tắc 3 chân nối với nhau qua hai dây liên kết chạy giữa chân L1 và L2 của từng công tắc, tạo thành mạch điều khiển hoàn chỉnh cho bóng đèn cầu thang.

Vì vậy, đây là ứng dụng phổ biến và thiết thực nhất của công tắc 3 chân trong các ngôi nhà nhiều tầng tại Việt Nam hiện nay.

• Bước 1: Ngắt điện hoàn toàn, chuẩn bị 2 công tắc 3 chân và dây liên kết cùng tiết diện với dây pha chính trước khi thi công.
• Bước 2: Đấu dây pha từ nguồn điện vào chân COM của công tắc thứ nhất tại vị trí đầu cầu thang.
• Bước 3: Dùng hai dây liên kết nối chân L1 của công tắc thứ nhất với chân L1 của công tắc thứ hai, tương tự nối L2 với L2.
• Bước 4: Đấu dây từ chân COM của công tắc thứ hai đến một đầu bóng đèn tại vị trí cuối cầu thang.
• Bước 5: Đấu dây trung tính vào đầu còn lại của bóng đèn, đóng điện thử và gạt từng công tắc để xác nhận bóng đèn bật tắt đúng từ cả hai vị trí.

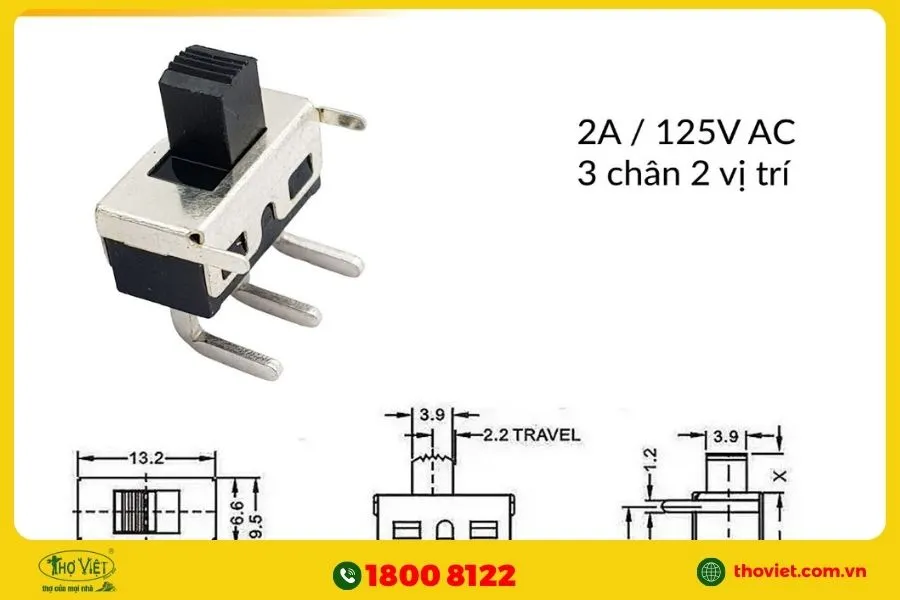

Đấu công tắc 3 chân 2 vị trí

Công tắc 3 chân 2 vị trí cho phép chuyển đổi nguồn điện giữa hai chế độ hoạt động khác nhau của cùng một thiết bị, ứng dụng phổ biến trong mạch đổi tốc quạt, đổi chiều động cơ và chuyển nguồn điện dự phòng.

Chân COM nhận dây pha đầu vào, chân L1 và L2 nối với hai đầu vào tương ứng của thiết bị cần chuyển đổi chế độ hoạt động theo yêu cầu thực tế. Ngoài ra, cần đảm bảo hai chế độ hoạt động của thiết bị hoàn toàn độc lập và không ảnh hưởng lẫn nhau khi công tắc chuyển vị trí trong quá trình vận hành.

• Bước 1: Ngắt điện hoàn toàn, xác định rõ hai đầu vào tương ứng với hai chế độ hoạt động của thiết bị cần điều khiển trước khi đấu nối.
• Bước 2: Đấu dây pha từ nguồn điện vào chân COM của công tắc, siết chặt vít đầu dây đảm bảo tiếp xúc chắc chắn.
• Bước 3: Đấu dây từ chân L1 đến đầu vào chế độ hoạt động thứ nhất của thiết bị theo đúng sơ đồ kỹ thuật.
• Bước 4: Đấu dây từ chân L2 đến đầu vào chế độ hoạt động thứ hai của thiết bị theo đúng sơ đồ kỹ thuật.
• Bước 5: Đấu dây trung tính vào đầu còn lại của thiết bị, đóng điện thử và gạt công tắc kiểm tra từng chế độ hoạt động để xác nhận chuyển đổi đúng yêu cầu.

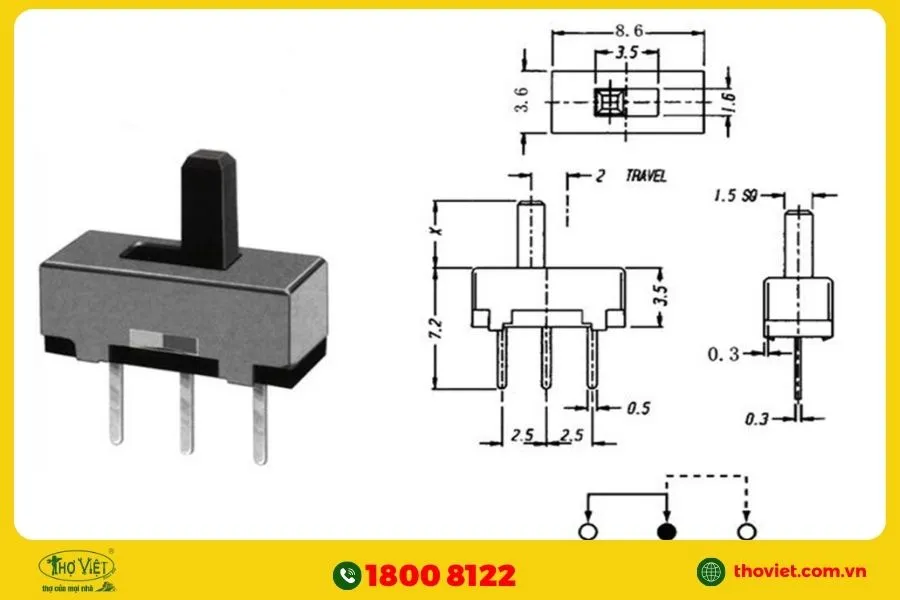

Đấu công tắc 3 chân 3 vị trí

Công tắc 3 chân 3 vị trí có thêm vị trí trung gian OFF ở giữa, cho phép ngắt hoàn toàn nguồn điện đến cả hai thiết bị mà không cần dùng thêm công tắc ngắt nguồn riêng biệt trong hệ thống. Vị trí giữa của công tắc ngắt kết nối hoàn toàn giữa chân COM và cả hai chân L1, L2, trong khi hai vị trí ngoài lần lượt kết nối COM với L1 hoặc L2 như công tắc 3 chân thông thường.

Thêm vào đó, tính năng vị trí OFF trung gian giúp tăng độ an toàn cho hệ thống, đặc biệt hữu ích trong các mạch chuyển nguồn dự phòng cần ngắt hoàn toàn trước khi chuyển đổi.

• Bước 1: Ngắt điện hoàn toàn, xác định rõ 3 vị trí gạt và 3 chân COM, L1, L2 trên thân công tắc 3 vị trí trước khi tiến hành đấu nối.
• Bước 2: Đấu dây pha từ nguồn điện vào chân COM của công tắc, siết chặt vít đầu dây đảm bảo không còn phần đồng hở bên ngoài.
• Bước 3: Đấu dây từ chân L1 đến thiết bị hoặc mạch điện thứ nhất cần điều khiển tại vị trí lắp đặt tương ứng.
• Bước 4: Đấu dây từ chân L2 đến thiết bị hoặc mạch điện thứ hai cần điều khiển tại vị trí lắp đặt tương ứng.
• Bước 5: Đấu dây trung tính vào đầu còn lại của cả hai thiết bị, đóng điện thử và kiểm tra cả 3 vị trí gạt để xác nhận vị trí giữa ngắt hoàn toàn và hai vị trí ngoài cấp điện đúng thiết bị tương ứng.

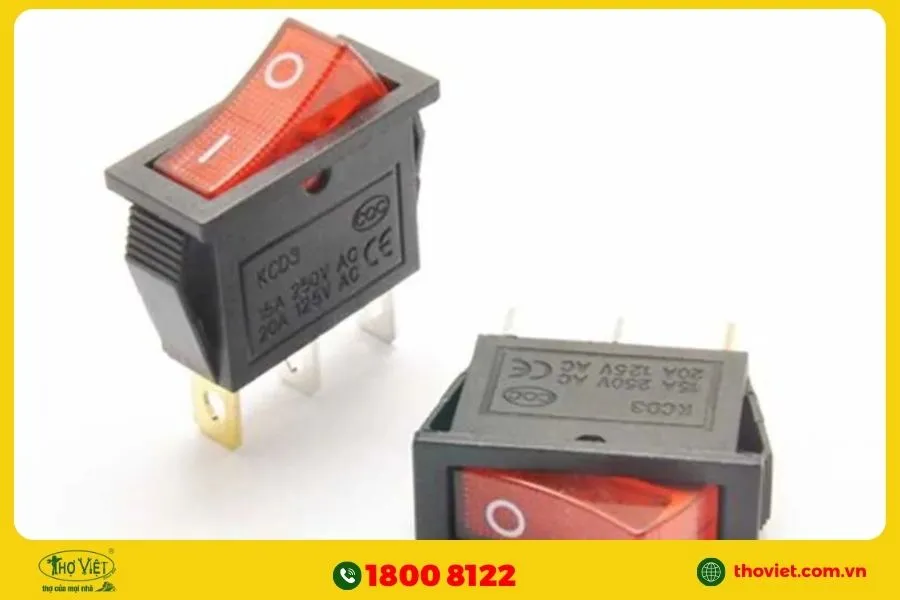

Một số lưu ý khi đấu công tắc 3 chân

• Ngắt điện hoàn toàn trước khi đấu nối: Tuyệt đối không thao tác đấu dây khi mạch điện vẫn còn nguồn, dù chỉ kiểm tra sơ bộ vị trí các chân COM, L1 và L2 trên thân công tắc.
• Xác định đúng chân COM trước khi đấu dây pha: Dây pha nguồn điện bắt buộc phải đấu vào chân COM, đấu nhầm vào chân L1 hoặc L2 khiến mạch điện hoạt động sai hoàn toàn so với yêu cầu thiết kế.
• Không đấu dây pha vào cả hai chân L1 và L2 cùng lúc: Đấu nguồn điện vào cả hai chân chuyển mạch gây ngắn mạch tức thì khi công tắc chuyển vị trí, làm hỏng thiết bị và tiềm ẩn nguy cơ cháy nổ nghiêm trọng.
• Dùng dây liên kết cùng tiết diện dây pha khi đấu mạch cầu thang: Dây liên kết nhỏ hơn dây pha sẽ phát nhiệt cục bộ tại điểm đấu nối, tiềm ẩn nguy cơ cháy nổ trong quá trình sử dụng lâu dài.
• Kiểm tra dòng định mức công tắc phù hợp với tải thực tế: Tổng công suất thiết bị kết nối vào chân L1 hoặc L2 không được vượt quá dòng định mức ghi trên thân công tắc để tránh làm hỏng tiếp điểm bên trong.
• Gạt công tắc dứt khoát khi chuyển vị trí: Gạt nửa chừng khiến tiếp điểm tiếp xúc không hoàn toàn, gây phát tia lửa điện và làm mòn bề mặt tiếp điểm nhanh hơn nhiều so với tuổi thọ thiết kế.
• Kiểm tra đầy đủ tất cả vị trí gạt sau khi đóng điện: Gạt thử từng vị trí và xác nhận thiết bị tương ứng hoạt động đúng, đặc biệt kiểm tra vị trí OFF trung gian với công tắc 3 vị trí để đảm bảo ngắt điện hoàn toàn.

Như vậy, Thợ Việt cũng đã chia sẻ 5 cách đấu công tắc 3 chân đúng kỹ thuật và kèm với đó là các thông tin về công tắc 3 chân giúp quý anh/chị hiểu rõ hơn. Tuy nhiên, nếu cần thợ điện hãy liên hệ ngay Thợ Việt qua số Hotline: 1800 8122 (miễn phí) để được tư vấn.
