Đèn LED 12V là thiết bị chiếu sáng phổ biến trong trang trí nội thất, tủ bếp, tủ kệ trưng bày và biển hiệu quảng cáo. Cùng Thợ Việt tìm hiểu cách nối dây đèn led 12v đúng kỹ thuật, và các bước thi công đấu nối an toàn.

Dụng cụ cần chuẩn bị trước khi thi công

Để đấu nối dây đèn LED 12V nhanh chóng và an toàn, cần chuẩn bị dải đèn LED 12V (dạng dây dán hoặc thanh nhôm), bộ nguồn 12V phù hợp cùng thiết bị kết nối như mỏ hàn kèm chì hoặc đầu nối nhanh 2-pin.

Bên cạnh đó, các vật tư phụ trợ gồm vật liệu cách điện (ống gen nhiệt, băng keo điện) cùng dụng cụ thi công như kìm tuốt dây, kéo sắc, tua vít và đồng hồ đo điện là không thể thiếu để quá trình thực hiện được an toàn, hiệu quả.

Nguyên lý điện và ký hiệu cần biết

Hệ thống LED 12V hoạt động bằng dòng điện một chiều (DC). Do đó, việc xác định đúng cực âm và cực dương là yếu tố bắt buộc.

Quy tắc màu dây điện dòng DC

Khi đấu nối hệ thống LED 12V, cần tuân thủ quy tắc cực điện dòng DC với dây đỏ (hoặc dây có sọc) đại diện cho cực Dương (+), còn dây đen (hoặc màu tối) đại diện cho cực Âm (-).

Trên cuộn LED, các điểm tiếp xúc đồng sẽ ghi rõ ký hiệu +12V (cực Dương) và GND, DIN hoặc dấu (-) (cực Âm). Khi cần thu ngắn dải LED, phải cắt đúng vào vạch ranh giới có biểu tượng chiếc kéo tại các điểm đồng tiếp xúc (thường nằm sau mỗi cụm 3 mắt LED, khoảng 2.5cm – 5cm) để không làm đứt mạch điện.

Ký hiệu trên nguồn tổ ong 12V

Trên bộ nguồn 12V, các ký hiệu cổng kết nối được phân định rõ ràng với L và N là cổng nhận nguồn điện lưới xoay chiều AC 220V vào, còn FG (hoặc biểu tượng tiếp địa) dùng để nối dây mát chống rò điện. Đối với đầu ra dòng điện một chiều DC 12V, cực Dương được ký hiệu là V+ (hoặc +V) và cực Âm được ký hiệu là V- (hoặc COM, -V).

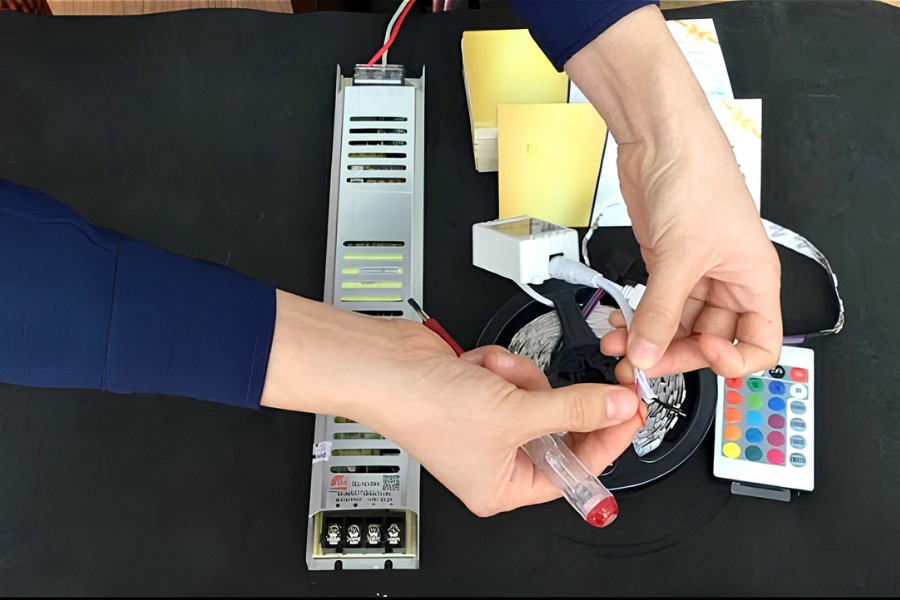

Hướng dẫn 2 cách nối dây đèn LED 12V

Tùy vào dụng cụ có sẵn, có thể lựa chọn 1 trong 2 phương pháp đấu nối dưới đây.

Hàn chì trực tiếp

Hàn chì là cách nối dây đèn led 12v bền vững, giúp tiếp điểm dẫn điện tốt và không bị oxy hóa theo thời gian.

Cắt dây LED: Cắt đúng vạch mạch đồng và cạo nhẹ lớp silicon phủ trên hai điểm tiếp xúc nếu dải LED chống nước.
Tráng chì mối hàn: Làm nóng mỏ hàn, chấm chì lên 2 điểm cực +12V và – trên mặt dây LED, đồng thời tráng chì lên 2 đầu dây điện đã tuốt vỏ.
Tiến hành hàn: Đặt đầu dây đỏ vào điểm +12V, chạm nhẹ mỏ hàn để chì nóng chảy và gắn chặt dây vào mạch, làm tương tự với dây đen ở cực –.
Bọc bảo vệ: Kéo ống gen nhiệt đã lồng sẵn phủ kín mối hàn, sau đó dùng bật lửa hoặc máy khò nhiệt để ống co lại ôm sát tiếp điểm.

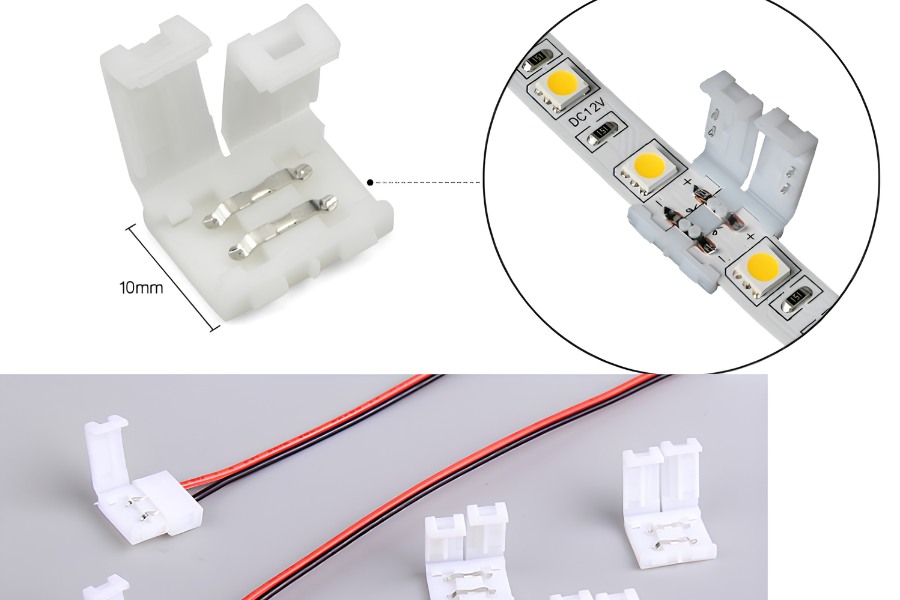

Sử dụng kẹp nối nhanh

Nếu không có mỏ hàn nhiệt, bạn có thể áp dụng cách nối dây đèn led 12v bằng kẹp nối nhanh chuyên dụng.

Chọn kẹp nối nhanh 2 chân (2-pin) có bản rộng phù hợp với dây LED (thường là bản 8mm hoặc 10mm).
Mở nắp khóa nhựa của kẹp nối.
Đưa phần mạch đồng của dải LED vào sâu dưới các lá thép tiếp xúc bên trong kẹp.
Bấm chặt nắp khóa lại sao cho lá kim loại đâm xuyên và ép chặt vào vệt đồng trên dây LED.

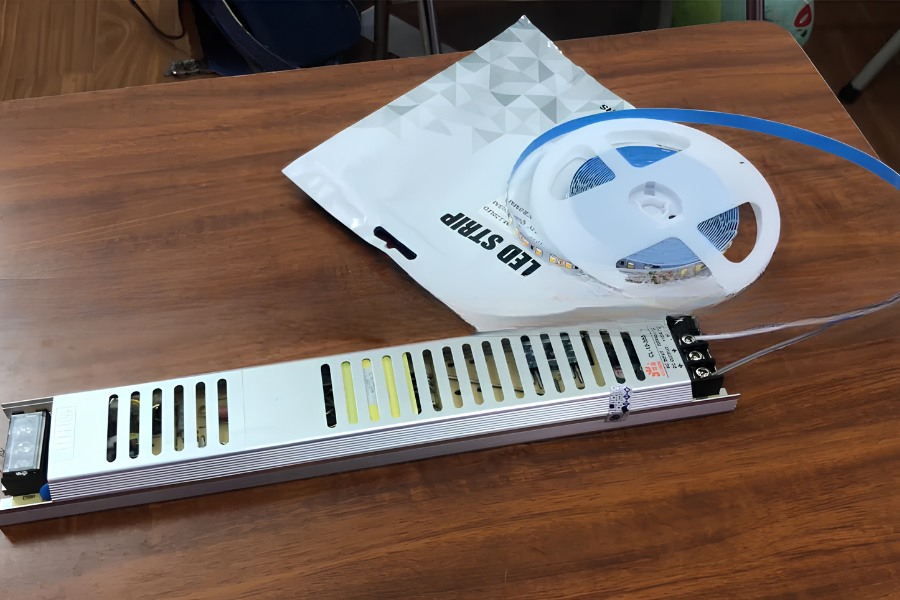

Cách chọn bộ nguồn 12V

Lựa chọn bộ nguồn thiếu công suất sẽ khiến nguồn bị nóng, nhấp nháy hoặc nhanh hỏng. Dưới đây là bảng thông số công suất tiêu chuẩn.

Loại đèn LED 12V	Công suất / 1 Mét	Công suất cuộn 5m	Nguồn nên dùng
LED dây 2835 (60 mắt/m)	~7.2W	~36W	Nguồn 12V – 5A (60W)
LED dây 5050 (60 mắt/m)	~14.4W	~72W	Nguồn 12V – 8A hoặc 10A (120W)
LED dây COB 12V	~10W – 14W	~50W – 70W	Nguồn 12V – 7.5A hoặc 10A

Công thức tính công suất nguồn:

P nguồn = L x Pmét x 1.25

(Trong đó: L là chiều dài dây LED tính theo mét, Pmét là công suất 1m LED, 1.25 là hệ số dự phòng 25% giúp bộ nguồn vận hành mát và bền bỉ).

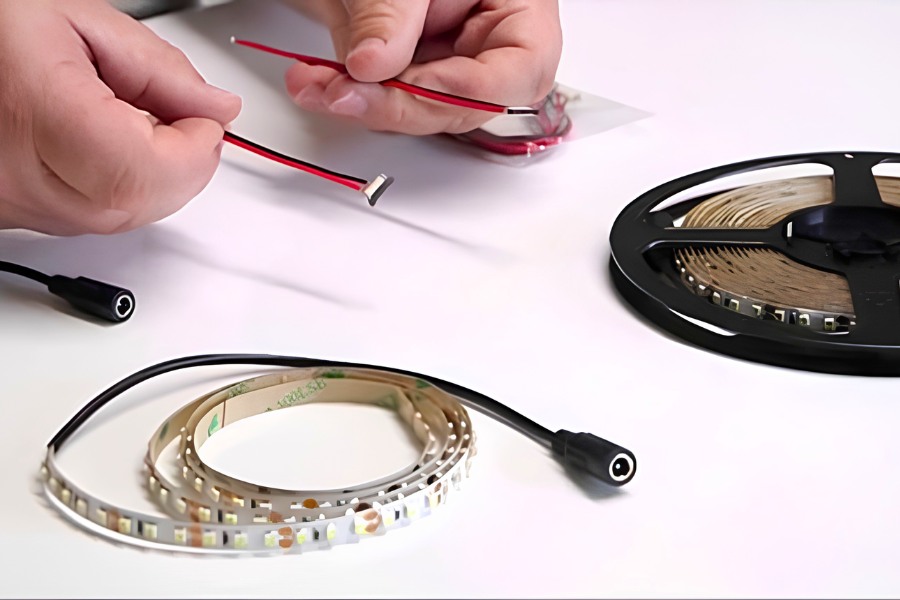

Các lỗi thường gặp khi nối dây đèn LED 12V

Các sự cố LED 12V thường gặp gồm: đèn không sáng do đấu ngược cực (cần đảo vị trí dây đỏ – đen), đèn nhấp nháy do quá tải nguồn hoặc hở mối hàn (cần gia cố lại điểm hàn hoặc nâng cấp nguồn dòng A lớn hơn), và đuôi dải LED bị mờ do sụt áp (khắc phục bằng cách cấp nguồn bổ sung cho phần đuôi).
