Cùng Thợ Việt khám phá chi tiết cấu tạo, nguyên lý và quy chuẩn lắp đặt hệ thống chống sét an toàn, hiệu quả nhằm bảo vệ tối đa cho ngôi nhà và công trình.
Hệ thống chống sét là gì?
Hệ thống chống sét là tập hợp các thiết bị và linh kiện được kết nối đồng bộ với nhau nhằm chủ động thu hút dòng điện từ tia sét, sau đó dẫn và tản toàn bộ nguồn năng lượng cực lớn đó xuống đất một cách an toàn.
Phân loại hệ thống chống sét phổ biến hiện nay
Dựa trên mục đích và nguyên lý bảo vệ, giải pháp chống sét cho công trình được chia làm hai danh mục chính:
Chống sét trực tiếp
Phương pháp này bảo vệ cấu trúc bên ngoài của công trình khỏi các cú sét đánh thẳng vào mái nhà, tháp antennae hay khuôn viên.
- Hệ thống cổ điển (Franklin): Sử dụng các kim thu sét kim loại nhọn đặt ở vị trí cao nhất. Vùng bảo vệ tương đối nhỏ, dạng hình nón.

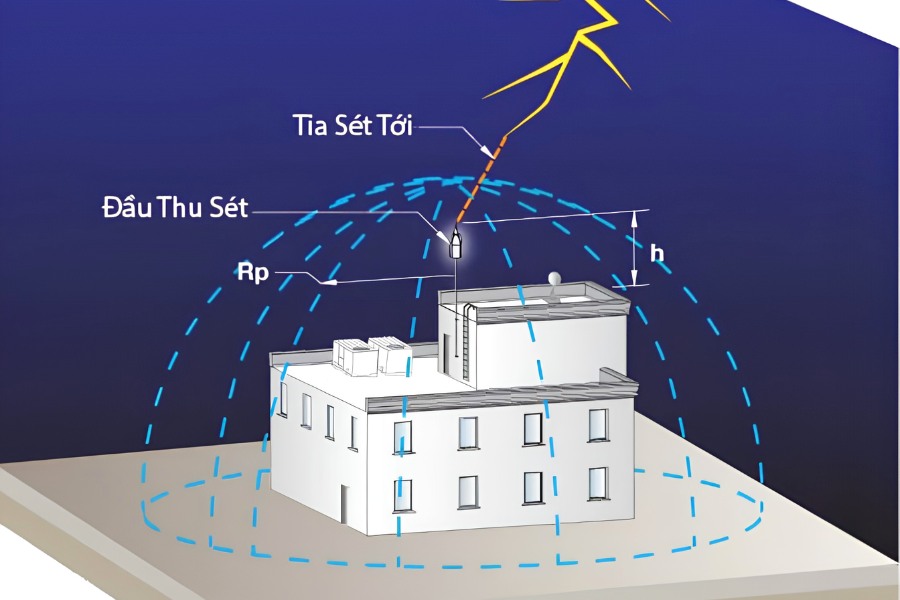

- Hệ thống phát tia tiên đạo sớm (ESE – Early Streamer Emission): Kim thu sét phát ra các xung điện ion hóa không khí sớm hơn, chủ động “hút” tia sét về phía kim từ khoảng cách xa hơn hẳn.
Chống sét lan truyền
Ngay cả khi sét đánh cách công trình hàng trăm mét, xung điện từ vẫn có thể đi theo đường dây cấp điện, đường cáp tín hiệu truyền thông để phá hủy các thiết bị điện nội bộ. Hệ thống này sử dụng các thiết bị cắt lọc sét (SPD – Surge Protection Device) lắp tại tủ điện tổng để dập tắt xung điện cao áp đột ngột.
Cấu tạo chi tiết của một hệ thống chống sét

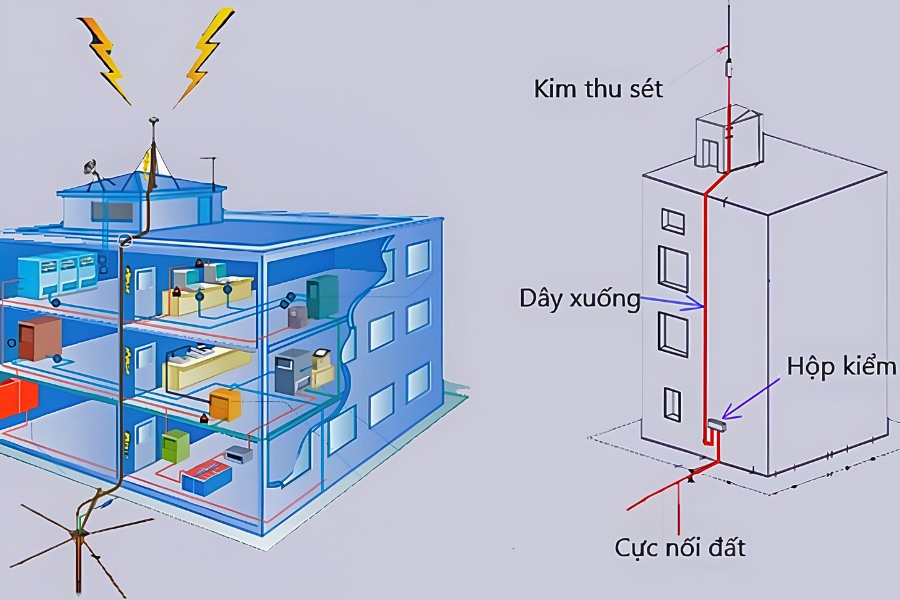

Hệ thống chống sét hoàn chỉnh cho công trình xây dựng gồm 3 thành phần chính hợp thành một chu trình khép kín.
| Thành phần | Chức năng | Yêu cầu vật liệu & Quy cách |
| Kim thu sét | Đón nhận dòng tia sét tại điểm cao nhất của công trình | Đồng thau, thép không gỉ (Inox 304). Sử dụng kim ESE hoặc kim nhọn truyền thống |
| Dây dẫn sét (Cáp thoát sét) | Truyền tải dòng điện cực lớn từ kim thu xuống bãi tiếp địa | Dây cáp đồng bọc M70, M90, M120 hoặc băng đồng dẹt 253mm có độ dẫn điện tốt |
| Hệ thống tiếp địa (Địa cực) | Tiếp nhận và phân tán năng lượng điện sét an toàn vào lòng đất | Cọc tiếp địa mạ đồng (D162.4m), hóa chất giảm trở (GEM), mối hàn hóa nhiệt Cadweld |
Quy trình thi công hệ thống chống sét an toàn
Thiết kế và thi công hệ thống chống sét phải tuân theo tiêu chuẩn TCVN 9385:2012 (Chống sét cho công trình xây dựng – Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống).
Kỹ sư tiến hành đo đạc diện tích công trình, chiều cao đỉnh mái và đo điện trở suất của đất tại khu vực thi công nhằm tính toán chính xác cấp độ bảo vệ (Cấp I đến Cấp IV).
Tiếp theo là đào rãnh, đóng cọc và liên kết các đầu cọc bằng mối hàn hóa nhiệt Cadweld. Hóa chất làm giảm điện trở (GEM) cũng được bổ sung xung quanh cọc ở bước này để tối ưu khả năng phân tản năng lượng sét vào lòng đất.
Sau đó, hệ thống đi dây thoát sét được lắp đặt chạy thẳng nhất có thể từ kim thu trên đỉnh mái xuống bãi tiếp địa. Cuối cùng, công trình được kiểm tra nghiệm thu bằng máy đo điện trở đất chuyên dụng.
Những lưu ý để duy trì hiệu quả chống sét
Nhiều gia đình sau khi lắp đặt xong thường bỏ qua khâu bảo trì, dẫn đến việc hệ thống hư hỏng sau vài năm mà không hay biết.
- Kiểm tra định kỳ hàng năm: Trước mùa mưa bão (khoảng tháng 3 – tháng 4), nên mời đơn vị chuyên môn đo lại điện trở tiếp địa. Nếu điện trở tăng cao quá 10, cần bổ sung cọc hoặc cấy thêm hóa chất GEM.
- Kiểm tra mối nối: Các điểm kẹp kim, điểm đấu nối hộp kiểm tra tiếp địa cần xem có bị oxy hóa, lỏng đai ốc hay nứt gãy không.
- Lắp thêm lọc sét lan truyền: Lắp kim thu sét trên mái nhà chỉ bảo vệ được khung nhà. Nếu muốn bảo vệ máy tính, tủ lạnh, điều hòa, hãy trang bị thêm thiết bị chống sét lan truyền (SPD) ở tủ điện chính.
Đầu tư vào hệ thống chống sét không chỉ là tuân thủ quy chuẩn xây dựng mà còn là khoản bảo hiểm an toàn dài hạn cho con người và tài sản. Một hệ thống đạt chuẩn đòi hỏi từ khâu tính toán bán kính, chọn vật tư chính hãng cho đến kỹ thuật hàn hóa nhiệt chuyên nghiệp. Hãy lựa chọn các đơn vị thi công uy tín để được tư vấn thiết kế tối ưu nhất cho công trình.
