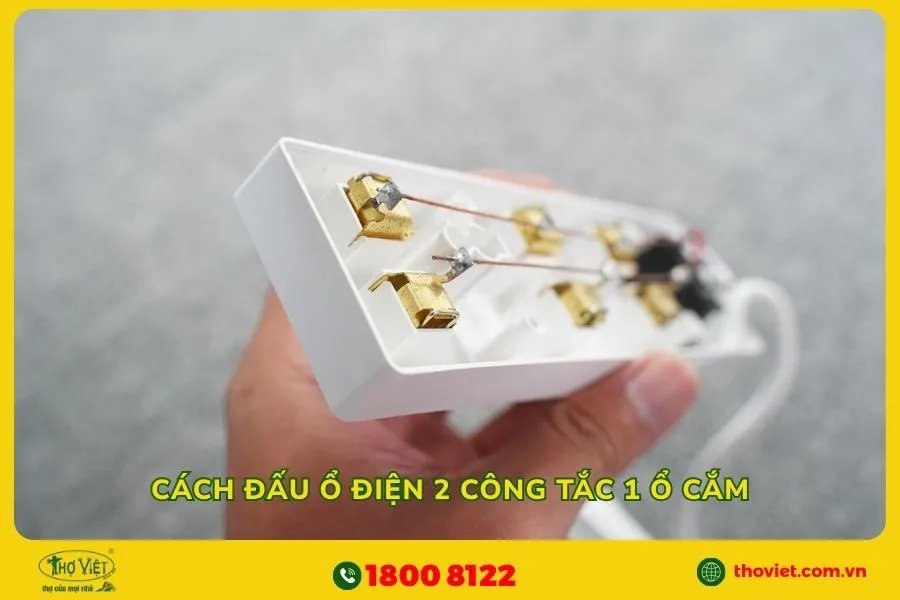

Đấu 2 công tắc 1 ổ cắm giúp tích hợp hai thiết bị chiếu sáng độc lập và một ổ cắm điện trong cùng một hộp lắp đặt, tiết kiệm diện tích tường và tối ưu thẩm mỹ không gian nội thất. Thực hiện sai sơ đồ đấu nối khiến công tắc điều khiển sai bóng đèn hoặc ổ cắm không có điện, ảnh hưởng trực tiếp đến sinh hoạt hàng ngày. Thợ Việt hướng dẫn chi tiết cách đấu 2 công tắc 1 ổ cắm đúng kỹ thuật, an toàn và dễ thực hiện ngay trong bài viết dưới đây.
Hướng dẫn đấu ổ điện 2 công tắc 1 ổ cắm

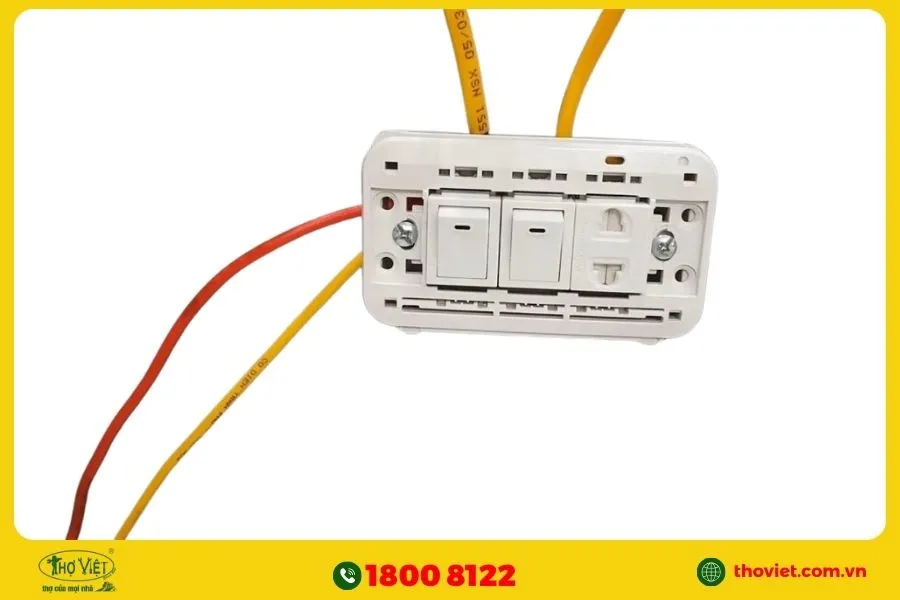

Sơ đồ ổ điện 2 công tắc 1 ổ cắm
Sơ đồ 2 công tắc 1 ổ cắm gồm 2 công tắc đơn điều khiển độc lập 2 bóng đèn và 1 ổ cắm đấu song song dùng chung dây pha đầu vào, toàn bộ được lắp trong cùng một hộp âm tường.
Dây pha chung được phân ra ba nhánh, hai nhánh đi qua từng công tắc đến từng bóng đèn tương ứng và một nhánh đấu thẳng vào cực L của ổ cắm mà không qua công tắc. Vì vậy, ổ cắm luôn có điện bất kể trạng thái của hai công tắc, trong khi mỗi bóng đèn chỉ sáng khi công tắc tương ứng được gạt lên.
Sơ đồ nguyên lý cơ bản
| Thành phần | Kết nối |
| Dây pha nguồn | Vào chân đầu vào công tắc 1, công tắc 2 và cực L của ổ cắm qua dây nhảy chung |
| Chân đầu ra công tắc 1 | Nối đến một đầu của bóng đèn thứ nhất |
| Chân đầu ra công tắc 2 | Nối đến một đầu của bóng đèn thứ hai |
| Cực N ổ cắm | Nối thẳng về dây trung tính chung |
| Dây trung tính | Nối thẳng vào đầu còn lại của cả hai bóng đèn và cực N ổ cắm |
| Cực E ổ cắm | Nối về dây tiếp đất của hệ thống |
Trạng thái hoạt động của mạch
| Công tắc 1 | Công tắc 2 | Bóng đèn 1 | Bóng đèn 2 | Ổ cắm |
| Bật | Bật | Sáng | Sáng | Có điện |
| Bật | Tắt | Sáng | Tắt | Có điện |
| Tắt | Bật | Tắt | Sáng | Có điện |
| Tắt | Tắt | Tắt | Tắt | Có điện |

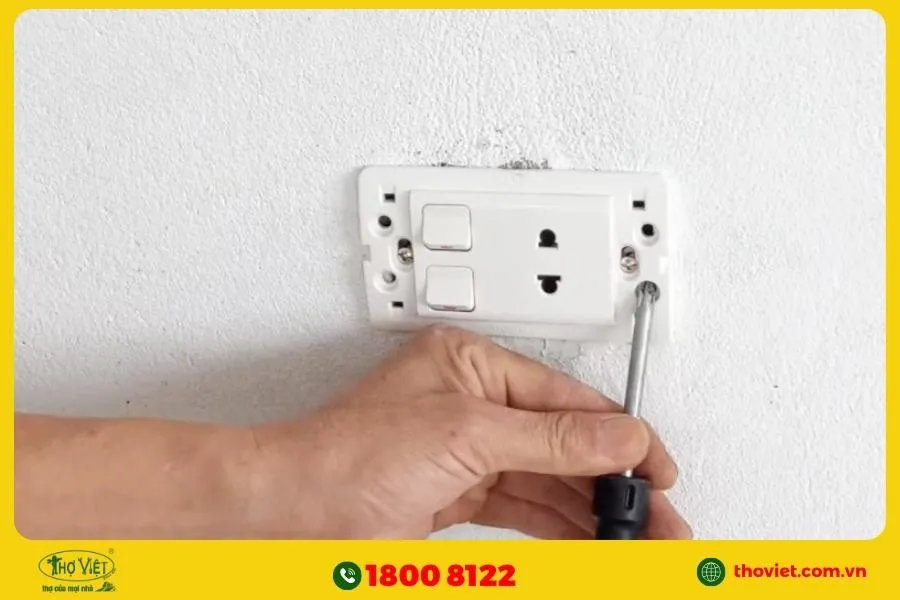

Hướng dẫn cách đấu ổ điện 2 công tắc 1 ổ cắm
Bước 1: Ngắt điện và kiểm tra an toàn
Ngắt toàn bộ nguồn điện tại cầu dao tổng, dùng bút thử điện kiểm tra lại tại hộp âm tường để đảm bảo không còn điện trước khi thao tác đấu nối.
Bước 2: Xác định các chân của công tắc và ổ cắm
Xác định rõ chân đầu vào và đầu ra của từng công tắc, đồng thời xác định 3 cực L, N và E trên thân ổ cắm dựa theo ký hiệu in sẵn của nhà sản xuất.
Bước 3: Đấu dây pha vào công tắc thứ nhất
Đấu dây pha từ nguồn điện vào chân đầu vào của công tắc thứ nhất, siết chặt vít đầu dây đảm bảo tiếp xúc chắc chắn và không còn phần đồng hở bên ngoài.
Bước 4: Đấu dây nhảy từ công tắc thứ nhất sang công tắc thứ hai
Dùng dây nhảy nối từ chân đầu vào của công tắc thứ nhất sang chân đầu vào của công tắc thứ hai để hai công tắc dùng chung dây pha đầu vào.
Bước 5: Đấu dây nhảy từ công tắc thứ hai sang cực L ổ cắm
Dùng dây nhảy tiếp theo nối từ chân đầu vào của công tắc thứ hai sang cực L của ổ cắm để ổ cắm luôn có điện độc lập với trạng thái của hai công tắc.
Bước 6: Đấu dây ra từ công tắc thứ nhất đến bóng đèn thứ nhất
Đấu dây từ chân đầu ra của công tắc thứ nhất đến một đầu của bóng đèn thứ nhất tại vị trí lắp đặt tương ứng trên trần hoặc tường.
Bước 7: Đấu dây ra từ công tắc thứ hai đến bóng đèn thứ hai
Đấu dây từ chân đầu ra của công tắc thứ hai đến một đầu của bóng đèn thứ hai tại vị trí lắp đặt tương ứng trên trần hoặc tường.
Bước 8: Đấu dây trung tính vào hai bóng đèn và cực N ổ cắm
Đấu dây trung tính chung từ nguồn điện vào đầu còn lại của cả hai bóng đèn và cực N của ổ cắm để hoàn thành mạch điện kín cho toàn bộ hệ thống.
Bước 9: Đấu dây tiếp đất vào cực E ổ cắm
Đấu dây tiếp đất từ hệ thống tiếp đất chung vào cực E của ổ cắm, siết chặt vít đầu dây vì đây là cực bảo vệ quan trọng nhất trong toàn bộ sơ đồ đấu nối.
Bước 10: Kiểm tra lại và đóng điện thử
Đối chiếu lại toàn bộ đầu dây với sơ đồ kỹ thuật, gấp gọn dây vào hộp âm tường, lắp mặt nạ và đóng điện thử để xác nhận từng công tắc điều khiển đúng bóng đèn và ổ cắm luôn có điện.

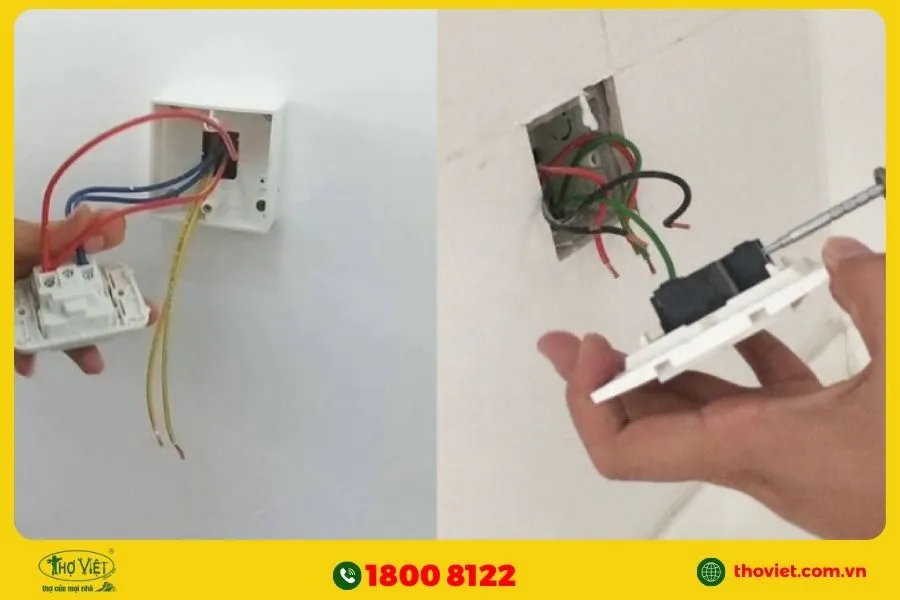

Lưu ý khi đấu ổ điện 2 công tắc 1 ổ cắm
- Ngắt điện hoàn toàn trước khi đấu nối: Tuyệt đối không thao tác đấu dây khi mạch điện vẫn còn nguồn, dù chỉ kiểm tra sơ bộ vị trí các chân công tắc hay cực ổ cắm.
- Ổ cắm luôn có điện dù hai công tắc đều tắt: Cần đặc biệt cẩn thận khi thay thế thiết bị cắm vào ổ cắm trong lúc hệ thống vẫn đang có điện, tránh chạm tay vào các cực kim loại bên trong.
- Đấu đúng thứ tự dây nhảy giữa các thành phần: Dây nhảy phải nối đúng từ chân đầu vào công tắc 1 sang công tắc 2 rồi đến cực L ổ cắm, đấu sai thứ tự khiến ổ cắm hoặc một công tắc mất điện hoàn toàn.
- Không bỏ qua dây tiếp đất tại cực E ổ cắm: Thiếu dây tiếp đất khiến ổ cắm mất đi tính năng bảo vệ quan trọng nhất, tiềm ẩn nguy cơ điện giật khi thiết bị cắm vào bị rò điện ra vỏ.
- Dùng dây nhảy cùng tiết diện với dây pha chính: Dây nhảy nhỏ hơn dây pha sẽ phát nhiệt cục bộ tại điểm đấu nối bên trong hộp âm tường, tiềm ẩn nguy cơ cháy nổ trong quá trình sử dụng lâu dài.
- Gấp gọn dây dẫn trước khi lắp vào hộp âm tường: Hộp âm tường chứa ba thiết bị cùng lúc nên không gian rất hẹp, dây dẫn không được gấp gọn dễ bị kẹt và gây hở mạch khi lắp mặt nạ vào.
- Kiểm tra đầy đủ tất cả trạng thái sau khi đóng điện: Gạt thử từng công tắc riêng lẻ và kết hợp cả hai, đồng thời cắm thiết bị vào ổ cắm để xác nhận toàn bộ hệ thống hoạt động đúng theo sơ đồ đấu nối.
Như vậy, trên đây là toàn bộ nội dung về cách đấu ổ điện 2 công tắc 1 ổ cắm mà Thợ Việt cũng đã chia sẻ đầy đủ với quý anh/chị. Tuy nhiên, nếu quý anh/chị cần tìm thợ điện tại nhà hãy liên hệ ngay Thợ Việt qua số Hotline: 1800 8122 (miễn phí) để được tư vấn.
