Ổ cắm điện 3 pha 4 chấu là thiết bị lấy điện chuyên dụng cho thiết bị công nghiệp công suất lớn, đấu sai thứ tự pha hoặc nhầm cực tiếp đất tiềm ẩn nguy cơ điện giật và hỏng thiết bị nghiêm trọng. Nắm vững cách đấu ổ cắm 3 pha 4 chấu đúng kỹ thuật giúp hệ thống vận hành ổn định, an toàn và kéo dài tuổi thọ thiết bị trong quá trình sử dụng. Thợ Việt hướng dẫn chi tiết cách đấu ổ cắm điện 3 pha 4 chấu đúng kỹ thuật, an toàn ngay trong bài viết dưới đây.
Ô cắm điện 3 pha 4 chấu là gì?

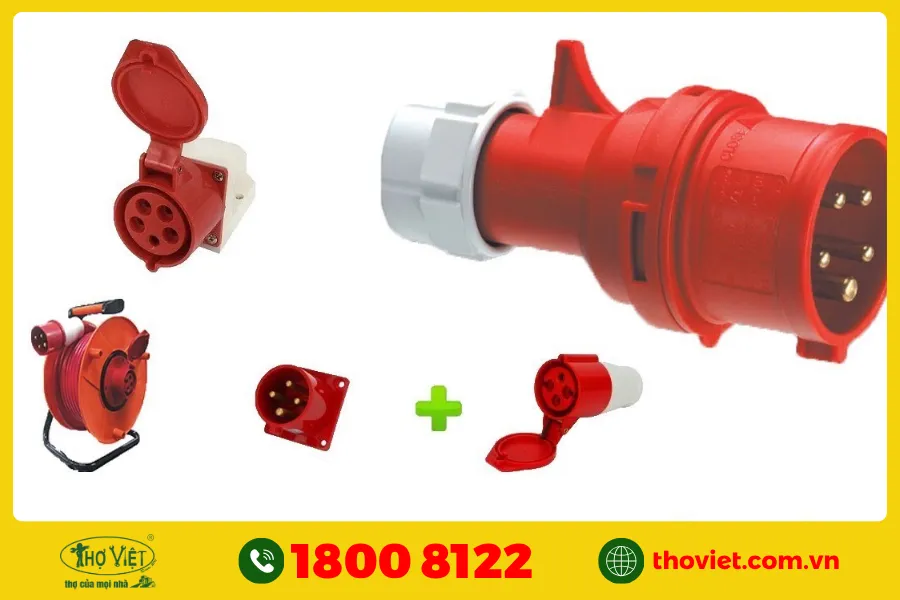

Ổ cắm điện 3 pha 4 chấu hay còn gọi là ổ cắm 4 chân hoặc 4 cực, là thiết bị kết nối điện công nghiệp gồm 3 chấu pha dẫn điện và 1 chấu tiếp đất, được thiết kế chuyên dụng để cấp nguồn điện 3 pha cho các máy móc công suất lớn trong nhà xưởng và công trình.
Nhờ tích hợp chấu tiếp đất trực tiếp trên ổ cắm, thiết bị đảm bảo an toàn tuyệt đối cho người vận hành khi kết nối máy hàn, động cơ và tủ điện công nghiệp vào nguồn điện 3 pha trong môi trường sản xuất khắc nghiệt.
Ưu điểm khi sử dụng ổ cắm điện 3 pha 4 chấu
An toàn điện vượt trội
Chấu tiếp đất tích hợp trực tiếp trên ổ cắm giúp triệt tiêu dòng điện rò ra vỏ thiết bị, bảo vệ người vận hành khỏi nguy cơ điện giật trong môi trường công nghiệp có độ ẩm cao. Thiết kế chấu tiếp đất dài hơn 3 chấu pha đảm bảo tiếp đất được kết nối trước khi cấp điện và ngắt sau cùng khi rút phích cắm, tăng độ an toàn tối đa. Vì vậy, ổ cắm 3 pha 4 chấu là giải pháp bắt buộc cho các thiết bị công nghiệp công suất lớn theo tiêu chuẩn an toàn điện hiện hành.
Cấp điện ổn định cho thiết bị công suất lớn
Ổ cắm 3 pha 4 chấu phân phối điện năng đều trên 3 pha, đảm bảo thiết bị công suất lớn như máy hàn và động cơ nhận đủ điện áp và dòng điện theo đúng thông số thiết kế. Cân bằng tải trên 3 pha giúp giảm thiểu sụt áp cục bộ, đảm bảo thiết bị hoạt động ổn định và hiệu quả trong suốt ca sản xuất liên tục. Thêm vào đó, tiếp xúc điện chắc chắn tại 4 chấu giúp giảm điện trở tiếp xúc, hạn chế phát nhiệt và kéo dài tuổi thọ cả ổ cắm lẫn thiết bị kết nối.
Kết nối và ngắt kết nối nhanh chóng
Thiết kế phích cắm và ổ cắm khớp nhau chính xác giúp kết nối và ngắt kết nối thiết bị nhanh chóng, tiết kiệm thời gian chuyển đổi thiết bị trong quá trình sản xuất liên tục. Khóa xoay tích hợp trên một số model ngăn phích cắm tự tháo ra trong quá trình vận hành, đảm bảo kết nối điện ổn định dù thiết bị rung động mạnh. Ngoài ra, thiết kế chống nhầm cực giúp người vận hành cắm đúng thứ tự pha ngay lần đầu tiên mà không cần kiểm tra lại bằng dụng cụ đo.
Độ bền cao trong môi trường công nghiệp
Vỏ ổ cắm làm từ nhựa kỹ thuật chịu nhiệt, chịu va đập và kháng hóa chất, đảm bảo hoạt động ổn định trong môi trường nhà xưởng có bụi bẩn, dầu mỡ và độ ẩm cao liên tục. Tiếp điểm bên trong làm từ hợp kim đồng mạ bạc chịu được dòng điện lớn và tần suất cắm rút cao mà không bị oxy hóa hay mài mòn nhanh chóng. Vì vậy, ổ cắm 3 pha 4 chấu chất lượng cao có tuổi thọ lên đến hàng chục năm khi được lắp đặt và bảo trì đúng kỹ thuật trong môi trường công nghiệp.
Dễ dàng nhận biết và phân loại
Ổ cắm 3 pha 4 chấu có màu sắc và hình dạng tiêu chuẩn theo quy định IEC, giúp công nhân dễ dàng nhận biết đúng loại ổ cắm phù hợp với thiết bị mà không cần kiểm tra thông số kỹ thuật. Thiết kế khác biệt hoàn toàn so với ổ cắm 1 pha thông thường ngăn người dùng cắm nhầm thiết bị 1 pha vào nguồn 3 pha gây hỏng thiết bị tức thì. Thêm vào đó, ký hiệu điện áp và dòng điện định mức in rõ ràng trên thân ổ cắm giúp kiểm tra nhanh thông số phù hợp trước khi kết nối thiết bị trong thực tế vận hành.
Nguyên lý hoạt động của ổ cắm điện 3 pha 4 chấu
Ổ cắm điện 3 pha 4 chấu hoạt động dựa trên nguyên lý kết nối cơ học và điện học đồng thời, khi phích cắm được cắm vào ổ cắm thì 4 chấu tiếp xúc với 4 cực tương ứng tạo thành mạch điện kín cấp nguồn 3 pha cho thiết bị. Chấu tiếp đất được thiết kế dài hơn 3 chấu pha, đảm bảo tiếp đất kết nối trước khi 3 chấu pha tiếp xúc khi cắm vào và ngắt sau cùng khi rút ra, bảo vệ người vận hành trong mọi tình huống.
Vì vậy, thứ tự tiếp xúc của các chấu được thiết kế chặt chẽ theo tiêu chuẩn IEC để đảm bảo an toàn tuyệt đối trong quá trình kết nối và ngắt kết nối thiết bị công nghiệp.
- Giai đoạn cắm phích vào ổ cắm: Chấu tiếp đất E tiếp xúc đầu tiên với cực tiếp đất của ổ cắm, nối vỏ thiết bị về đất trước khi 3 chấu pha L1, L2, L3 tiếp xúc và cấp điện cho thiết bị.
- Giai đoạn vận hành thiết bị: Ba chấu pha tiếp xúc hoàn toàn với 3 cực pha tương ứng trong ổ cắm, tạo thành mạch điện 3 pha kín cấp điện ổn định cho thiết bị hoạt động theo đúng thông số thiết kế.
- Giai đoạn rút phích khỏi ổ cắm: Ba chấu pha ngắt kết nối trước khi chấu tiếp đất E rời khỏi cực tiếp đất, đảm bảo vỏ thiết bị luôn được nối đất cho đến khi toàn bộ nguồn điện đã được ngắt hoàn toàn.

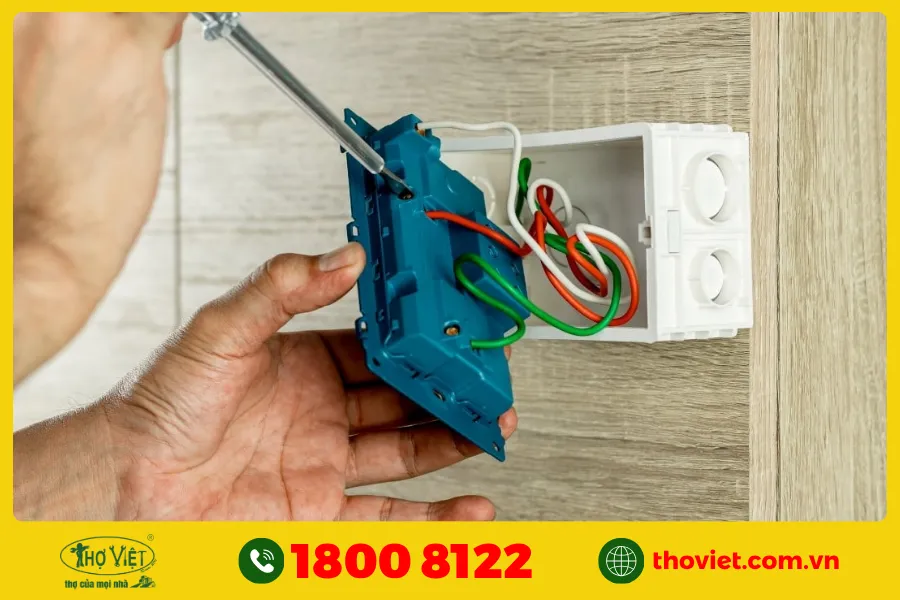

Các bước đấu ổ cắm điện 3 pha 4 chấu
Bước 1: Ngắt điện và kiểm tra an toàn
Ngắt toàn bộ nguồn điện 3 pha tại aptomat tổng, dùng bút thử điện kiểm tra lại cả 3 pha tại vị trí lắp đặt để đảm bảo không còn điện trước khi thao tác.
Bước 2: Tháo nắp ổ cắm và xác định 4 cực
Tháo nắp ổ cắm theo hướng dẫn nhà sản xuất, xác định rõ 3 cực pha L1, L2, L3 và 1 cực tiếp đất E dựa theo ký hiệu in sẵn trên thân ổ cắm.
Bước 3: Lột vỏ và chuẩn bị đầu dây
Lột vỏ ngoài cáp dẫn khoảng 6 đến 8cm, lột vỏ từng lõi dây khoảng 1 đến 1,5cm để lộ phần đồng, xác định rõ màu sắc từng dây trước khi đấu nối.
Bước 4: Đấu dây pha L1 vào cực thứ nhất
Đấu dây pha L1 màu nâu hoặc đỏ vào cực L1 của ổ cắm, siết chặt vít đầu dây đảm bảo tiếp xúc chắc chắn và không còn phần đồng hở bên ngoài.
Bước 5: Đấu dây pha L2 vào cực thứ hai
Đấu dây pha L2 màu đen hoặc vàng vào cực L2 của ổ cắm theo đúng thứ tự pha, siết chặt vít đầu dây đảm bảo không lẫn lộn với các dây còn lại.
Bước 6: Đấu dây pha L3 vào cực thứ ba
Đấu dây pha L3 màu xám hoặc xanh lá vào cực L3 của ổ cắm, siết chặt vít đầu dây và kiểm tra lại toàn bộ 3 dây pha đã được đấu đúng cực tương ứng.
Bước 7: Đấu dây tiếp đất vào cực E
Đấu dây tiếp đất màu vàng xanh vào cực E của ổ cắm, siết chặt vít đầu dây chắc chắn vì đây là cực bảo vệ quan trọng nhất trong toàn bộ sơ đồ đấu nối.
Bước 8: Kiểm tra lại toàn bộ đấu nối
Đối chiếu lại từng đầu dây với sơ đồ kỹ thuật, siết chặt toàn bộ vít đầu dây và xác nhận không có điểm đấu nối nào bị lỏng hoặc hở đồng bên trong ổ cắm.
Bước 9: Lắp lại nắp ổ cắm và cố định
Gấp gọn dây dẫn vào thân ổ cắm, lắp lại nắp và vặn chặt toàn bộ vít cố định đảm bảo ổ cắm kín khít, không có khe hở cho bụi bẩn và độ ẩm xâm nhập vào bên trong.
Bước 10: Đóng điện và kiểm tra hoạt động
Đóng điện tại aptomat tổng, dùng đồng hồ vạn năng kiểm tra điện áp giữa từng cặp pha và giữa từng pha với cực tiếp đất để xác nhận ổ cắm hoạt động đúng và an toàn.

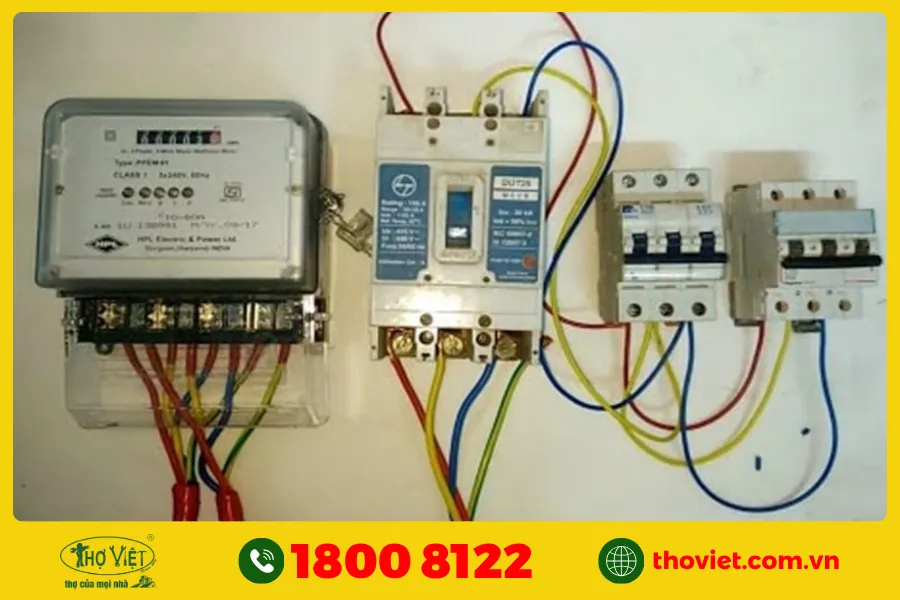

Lưu ý khi đấu ổ cắm điện 3 pha 4 chấu
- Ngắt điện hoàn toàn trước khi đấu nối: Tuyệt đối không thao tác đấu dây khi mạch điện vẫn còn nguồn, điện áp 3 pha trong hệ thống công nghiệp có thể gây điện giật chết người tức thì.
- Xác định đúng 4 cực trước khi đấu dây: Đấu nhầm dây pha vào cực tiếp đất hoặc ngược lại khiến thiết bị kết nối vào ổ cắm bị hỏng ngay lập tức và tiềm ẩn nguy cơ điện giật nghiêm trọng.
- Đấu đúng thứ tự pha L1, L2, L3: Sai thứ tự pha khiến động cơ và thiết bị 3 pha quay ngược chiều, gây hỏng thiết bị cơ khí phía sau ngay từ lần cắm điện đầu tiên.
- Không bỏ qua dây tiếp đất tại cực E: Thiếu dây tiếp đất khiến ổ cắm mất đi tính năng bảo vệ quan trọng nhất, tiềm ẩn nguy cơ điện giật khi thiết bị cắm vào bị rò điện ra vỏ kim loại.
- Chọn ổ cắm đúng dòng định mức theo tải thực tế: Ổ cắm có dòng định mức quá nhỏ so với tải sẽ phát nhiệt tại tiếp điểm, làm chảy nhựa vỏ và gây cháy ổ cắm trong quá trình vận hành liên tục.
- Siết chặt toàn bộ vít đầu dây sau khi đấu xong: Vít đầu dây lỏng tại bất kỳ cực nào gây tiếp xúc điện không ổn định, phát tia lửa điện và làm hỏng ổ cắm nhanh hơn nhiều so với tuổi thọ thiết kế.
- Lắp nắp ổ cắm kín khít sau khi đấu nối xong: Ổ cắm công nghiệp không có nắp bảo vệ dễ bị bụi bẩn, dầu mỡ và độ ẩm xâm nhập, làm giảm cách điện và tiềm ẩn nguy cơ chập cháy trong môi trường nhà xưởng.
