Bảng điện 2 công tắc 2 ổ cắm tích hợp đồng thời hai thiết bị điều khiển ánh sáng và hai ổ cắm điện trong cùng một hộp âm tường, giúp tiết kiệm diện tích lắp đặt và tối ưu thẩm mỹ không gian nội thất. Đấu sai sơ đồ khiến công tắc điều khiển nhầm bóng đèn hoặc ổ cắm không có điện, ảnh hưởng trực tiếp đến sinh hoạt hàng ngày của gia đình. Thợ Việt hướng dẫn chi tiết cách đấu bảng điện 2 công tắc 2 ổ cắm đúng kỹ thuật, an toàn và dễ thực hiện ngay trong bài viết dưới đây.

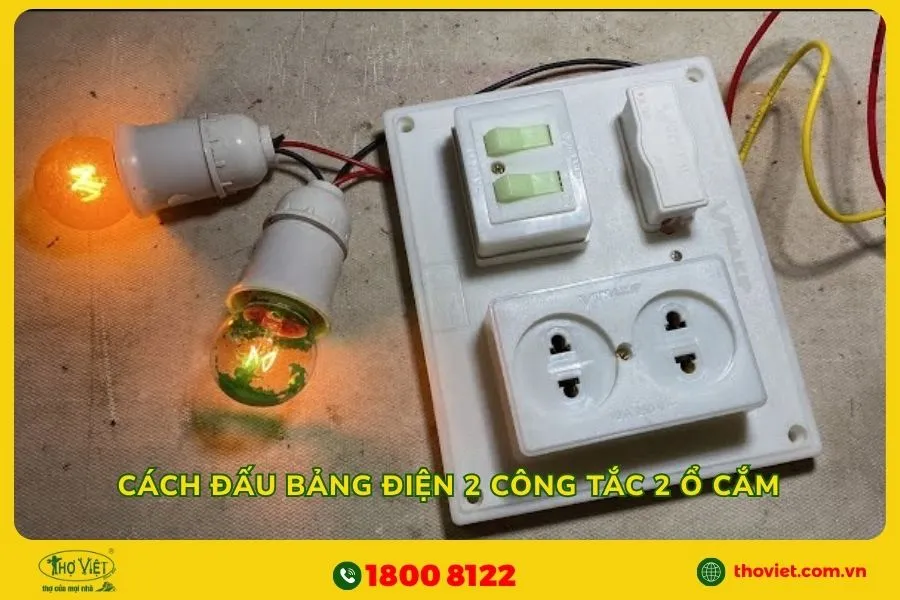

Đấu bảng điện 2 công tắc 2 ổ cắm

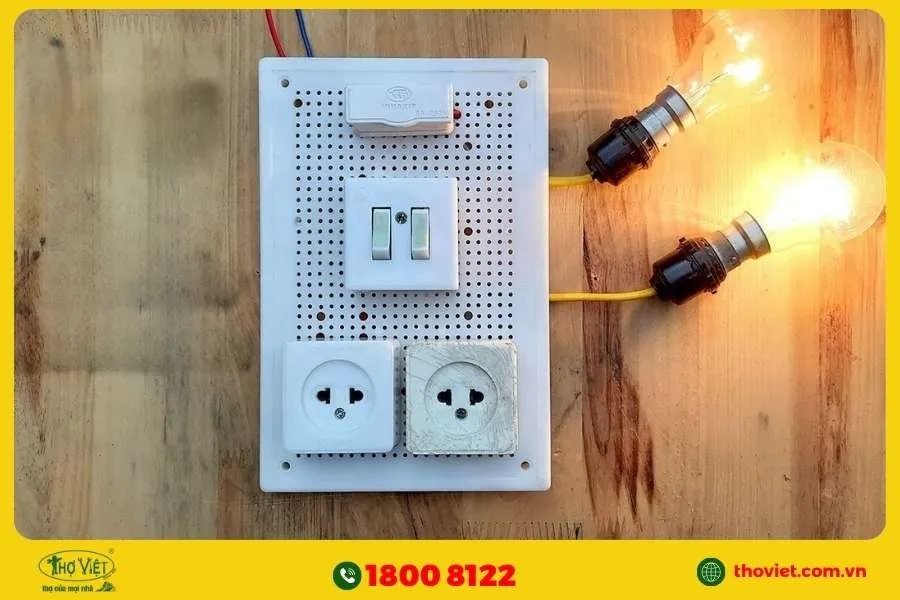

Bảng điện 2 công tắc 2 ổ cắm là gì?
Bảng điện 2 công tắc 2 ổ cắm là thiết bị điện dân dụng tích hợp 2 công tắc điều khiển độc lập và 2 ổ cắm cấp nguồn trên cùng một mặt bảng, cho phép vừa điều khiển đèn hoặc quạt vừa cấp điện cho thiết bị ngoại vi tại một vị trí lắp đặt duy nhất.
Nhờ thiết kế tích hợp gọn gàng trong một hộp âm tường, bảng điện 2 công tắc 2 ổ cắm giúp tiết kiệm diện tích tường, giảm số lượng hộp lắp đặt và tạo thẩm mỹ đồng bộ cho không gian nội thất hiện đại.
Cấu tạo của bảng điện 2 công tắc 2 ổ cắm
- Công tắc đơn thứ nhất: Điều khiển độc lập thiết bị thứ nhất như đèn hoặc quạt, có chân đầu vào nhận dây pha và chân đầu ra nối đến thiết bị cần điều khiển tương ứng.
- Công tắc đơn thứ hai: Điều khiển độc lập thiết bị thứ hai hoàn toàn không ảnh hưởng đến công tắc thứ nhất, có chân đầu vào và đầu ra riêng biệt đấu nối theo đúng sơ đồ kỹ thuật.
- Ổ cắm thứ nhất: Có 3 cực L, N và E cấp nguồn cho thiết bị ngoại vi cắm vào, luôn có điện độc lập với trạng thái bật tắt của hai công tắc trong bảng điện.
- Ổ cắm thứ hai: Hoạt động song song với ổ cắm thứ nhất, dùng chung dây pha và trung tính đầu vào, luôn có điện để cấp nguồn cho thiết bị ngoại vi thứ hai cắm vào.
- Mặt bảng và khung đỡ: Làm từ nhựa cứng chịu nhiệt, giữ cố định toàn bộ công tắc và ổ cắm theo đúng vị trí thiết kế, mặt trước có thiết kế thẩm mỹ đồng bộ phù hợp với nội thất hiện đại.
- Hộp âm tường: Khung kim loại hoặc nhựa lắp chìm trong tường, chứa toàn bộ dây dẫn và thiết bị bên trong, đảm bảo kết cấu chắc chắn và an toàn trong quá trình sử dụng lâu dài.
Ưu & nhược điểm của bảng điện 2 công tắc 2 ổ cắm
| Ưu điểm | Nhược điểm |
| Tích hợp 4 chức năng trong một hộp, tiết kiệm diện tích lắp đặt | Hộp âm tường hẹp, đấu nối nhiều dây dễ nhầm lẫn nếu chưa có kinh nghiệm |
| Thiết kế đồng bộ một mặt bảng, tạo thẩm mỹ gọn gàng cho nội thất | Một thành phần hỏng phải tháo toàn bộ mặt bảng để sửa chữa |
| Hai ổ cắm luôn có điện độc lập với trạng thái công tắc | Hai ổ cắm luôn có điện, cần cẩn thận khi có trẻ nhỏ trong nhà |
| Hai công tắc độc lập giúp phân vùng ánh sáng, tiết kiệm điện hiệu quả | Nhiều dây dẫn bên trong, cần hộp âm tường đủ kích thước để chứa gọn |
| Chi phí lắp đặt thấp hơn so với lắp riêng lẻ 4 thiết bị | Tổng tải hai ổ cắm không vượt định mức dây dẫn, cần tính toán kỹ |
| Dễ thay mặt bảng khi nâng cấp nội thất mà không cần đấu lại dây | Không phù hợp khu vực ẩm ướt gần nguồn nước trực tiếp |
Sơ đồ bảng điện 2 công tắc 2 ổ cắm
Sơ đồ bảng điện 2 công tắc 2 ổ cắm gồm 2 công tắc đơn điều khiển độc lập 2 thiết bị và 2 ổ cắm đấu song song dùng chung dây pha đầu vào, toàn bộ được lắp trong cùng một hộp âm tường.
Dây pha chung được phân ra bốn nhánh, hai nhánh đi qua từng công tắc đến từng thiết bị tương ứng và hai nhánh đấu thẳng vào cực L của từng ổ cắm mà không qua công tắc. Vì vậy, hai ổ cắm luôn có điện bất kể trạng thái của hai công tắc, trong khi mỗi thiết bị chỉ hoạt động khi công tắc tương ứng được gạt lên.
Sơ đồ nguyên lý cơ bản
| Thành phần | Kết nối |
| Dây pha nguồn | Vào chân đầu vào công tắc 1, công tắc 2 và cực L của cả 2 ổ cắm qua dây nhảy chung |
| Chân đầu ra công tắc 1 | Nối đến một đầu của thiết bị thứ nhất |
| Chân đầu ra công tắc 2 | Nối đến một đầu của thiết bị thứ hai |
| Cực L ổ cắm 1 và 2 | Nối thẳng vào dây pha chung qua dây nhảy |
| Cực N ổ cắm 1 và 2 | Nối thẳng về dây trung tính chung |
| Dây trung tính | Nối vào đầu còn lại của cả hai thiết bị và cực N của cả hai ổ cắm |
| Cực E ổ cắm 1 và 2 | Nối về dây tiếp đất của hệ thống |
Trạng thái hoạt động của mạch
| Công tắc 1 | Công tắc 2 | Thiết bị 1 | Thiết bị 2 | Ổ cắm 1 | Ổ cắm 2 |
| Bật | Bật | Hoạt động | Hoạt động | Có điện | Có điện |
| Bật | Tắt | Hoạt động | Tắt | Có điện | Có điện |
| Tắt | Bật | Tắt | Hoạt động | Có điện | Có điện |
| Tắt | Tắt | Tắt | Tắt | Có điện | Có điện |

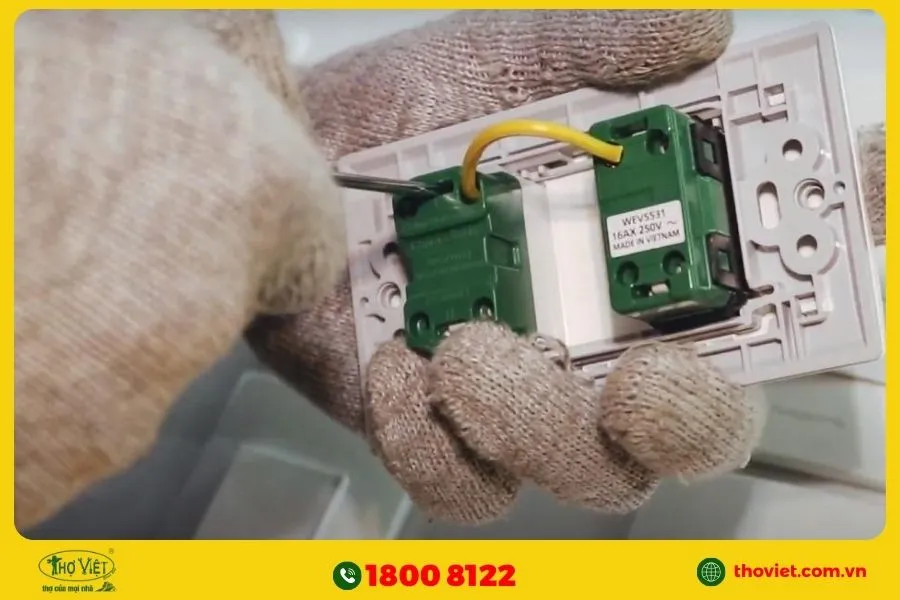

Cách đấu điện 2 công tắc 2 ổ cắm đơn giản, đúng kỹ thuật
Bước 1: Ngắt điện và kiểm tra an toàn
Ngắt toàn bộ nguồn điện tại cầu dao tổng, dùng bút thử điện kiểm tra lại tại hộp âm tường để đảm bảo không còn điện trước khi thao tác đấu nối.
Bước 2: Xác định các chân công tắc và cực ổ cắm
Xác định rõ chân đầu vào và đầu ra của từng công tắc, đồng thời xác định 3 cực L, N và E trên thân từng ổ cắm dựa theo ký hiệu in sẵn của nhà sản xuất.
Bước 3: Đấu dây pha vào công tắc thứ nhất
Đấu dây pha từ nguồn điện vào chân đầu vào của công tắc thứ nhất, siết chặt vít đầu dây đảm bảo tiếp xúc chắc chắn và không còn phần đồng hở bên ngoài.
Bước 4: Đấu dây nhảy từ công tắc thứ nhất sang công tắc thứ hai
Dùng dây nhảy nối từ chân đầu vào của công tắc thứ nhất sang chân đầu vào của công tắc thứ hai để hai công tắc dùng chung dây pha đầu vào.
Bước 5: Đấu dây nhảy từ công tắc thứ hai sang cực L ổ cắm thứ nhất
Dùng dây nhảy nối từ chân đầu vào công tắc thứ hai sang cực L của ổ cắm thứ nhất để ổ cắm luôn có điện độc lập với trạng thái hai công tắc.
Bước 6: Đấu dây nhảy từ ổ cắm thứ nhất sang cực L ổ cắm thứ hai
Dùng dây nhảy nối tiếp từ cực L của ổ cắm thứ nhất sang cực L của ổ cắm thứ hai để cả hai ổ cắm dùng chung dây pha đầu vào.
Bước 7: Đấu dây ra từ công tắc thứ nhất đến thiết bị thứ nhất
Đấu dây từ chân đầu ra của công tắc thứ nhất đến một đầu của thiết bị thứ nhất tại vị trí lắp đặt tương ứng trên trần hoặc tường.
Bước 8: Đấu dây ra từ công tắc thứ hai đến thiết bị thứ hai
Đấu dây từ chân đầu ra của công tắc thứ hai đến một đầu của thiết bị thứ hai tại vị trí lắp đặt tương ứng trên trần hoặc tường.
Bước 9: Đấu dây trung tính vào thiết bị và cực N hai ổ cắm
Đấu dây trung tính chung từ nguồn điện vào đầu còn lại của cả hai thiết bị và cực N của cả hai ổ cắm để hoàn thành mạch điện kín cho toàn bộ hệ thống.
Bước 10: Đấu dây tiếp đất vào cực E hai ổ cắm
Đấu dây tiếp đất từ hệ thống tiếp đất chung vào cực E của cả hai ổ cắm, siết chặt vít đầu dây vì đây là cực bảo vệ quan trọng nhất trong toàn bộ sơ đồ đấu nối.
Bước 11: Kiểm tra lại và đóng điện thử
Đối chiếu lại toàn bộ đầu dây với sơ đồ kỹ thuật, gấp gọn dây vào hộp âm tường, lắp mặt bảng và đóng điện thử để xác nhận từng công tắc điều khiển đúng thiết bị và cả hai ổ cắm luôn có điện.

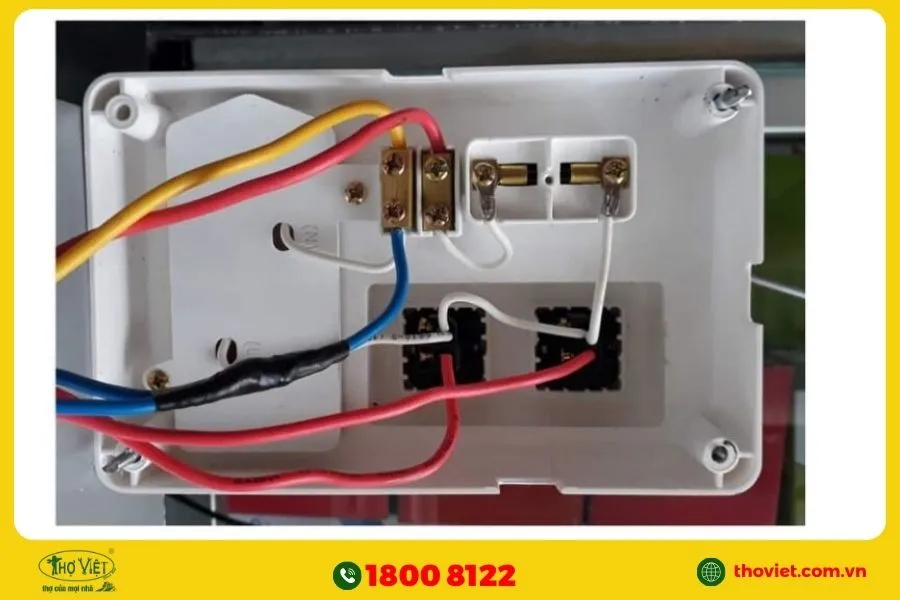

Một số lưu ý trong cách đấu điện 2 công tắc 2 ổ cắm
- Ngắt điện hoàn toàn trước khi đấu nối: Tuyệt đối không thao tác đấu dây khi mạch điện vẫn còn nguồn, dù chỉ kiểm tra sơ bộ vị trí các chân công tắc hay cực ổ cắm bên trong hộp âm tường.
- Xác định đúng dây pha và dây trung tính trước khi đấu: Dùng bút thử điện kiểm tra và đánh dấu rõ ràng dây pha, dây trung tính trước khi đấu nối để tránh đấu nhầm gây nguy hiểm cho người sử dụng.
- Đấu đúng thứ tự dây nhảy giữa các thành phần: Dây nhảy phải nối đúng từ công tắc 1 sang công tắc 2 rồi đến cực L hai ổ cắm, đấu sai thứ tự khiến một công tắc hoặc ổ cắm mất điện hoàn toàn.
- Dùng dây nhảy cùng tiết diện với dây pha chính: Dây nhảy nhỏ hơn dây pha sẽ phát nhiệt cục bộ bên trong hộp âm tường, tiềm ẩn nguy cơ cháy nổ âm thầm rất khó phát hiện từ bên ngoài.
- Không bỏ qua dây tiếp đất tại cực E hai ổ cắm: Thiếu dây tiếp đất khiến cả hai ổ cắm mất đi tính năng bảo vệ quan trọng nhất, tiềm ẩn nguy cơ điện giật khi thiết bị cắm vào bị rò điện ra vỏ.
- Hai ổ cắm luôn có điện dù hai công tắc đều tắt: Cần đặc biệt cẩn thận khi thay thế thiết bị cắm vào ổ cắm trong lúc hệ thống vẫn đang có điện, tránh chạm tay vào các cực kim loại bên trong.
- Gấp gọn dây dẫn trước khi lắp vào hộp âm tường: Hộp âm tường chứa bốn thiết bị cùng lúc nên không gian rất hẹp, dây dẫn không gấp gọn dễ bị kẹt và gây hở mạch khi lắp mặt bảng vào.
