Aptomat là thiết bị bảo vệ quan trọng trong hệ thống điện, đấu sai thứ tự dây hoặc không đúng cực có thể khiến aptomat không bảo vệ được mạch điện khi xảy ra sự cố quá tải hay ngắn mạch. Nắm vững cách đấu aptomat đúng kỹ thuật giúp hệ thống điện vận hành an toàn, bảo vệ hiệu quả toàn bộ thiết bị điện trong gia đình và xưởng sản xuất. Thợ Việt hướng dẫn chi tiết cách đấu aptomat 1 pha và 3 pha đúng kỹ thuật, an toàn ngay trong bài viết dưới đây.

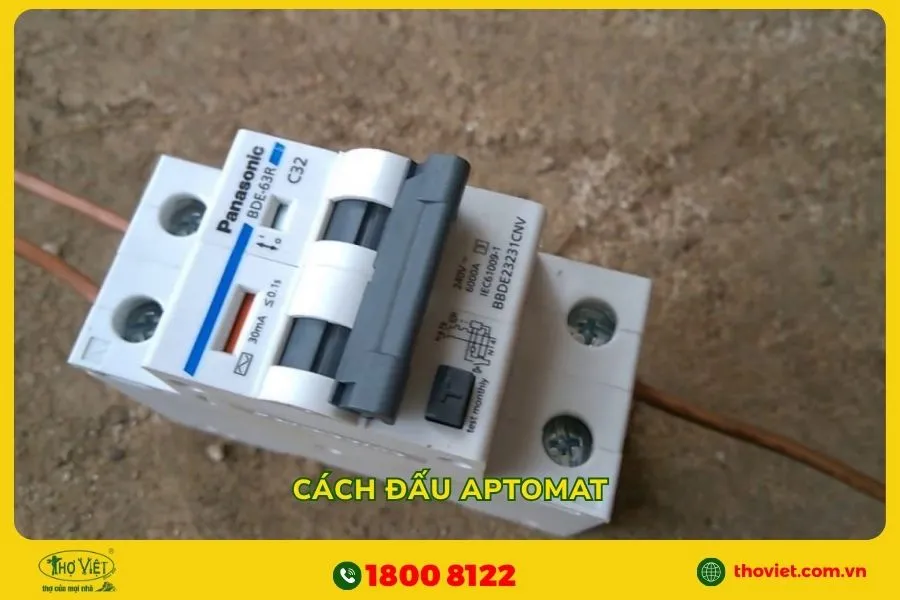

Hướng dẫn đấu aptomat

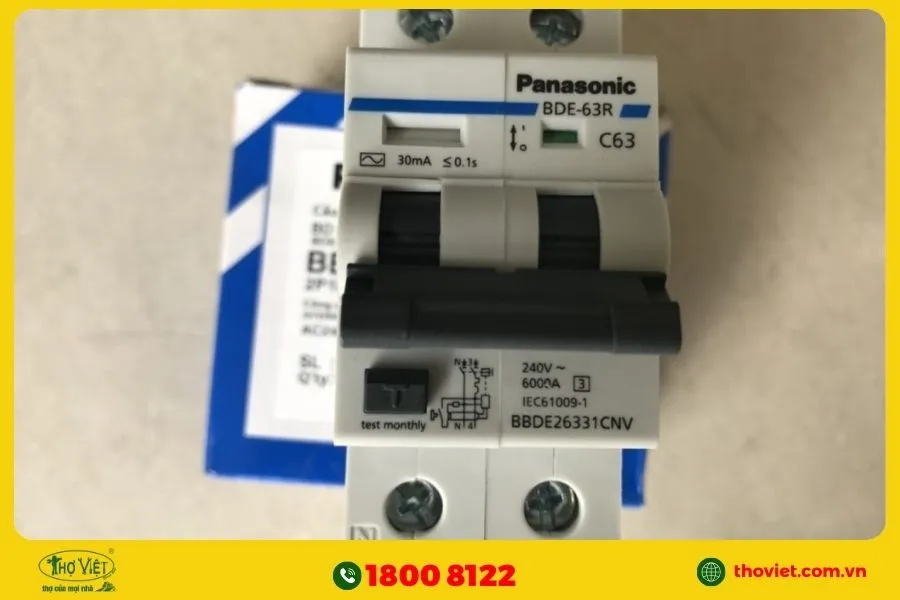

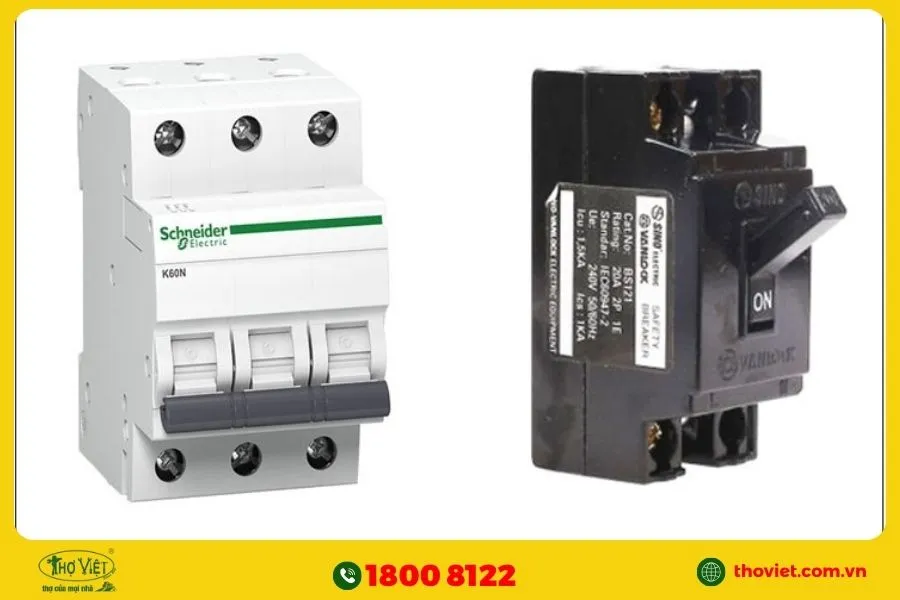

Aptomat là gì? Vì sao chúng ta nên sử dụng aptomat?
Aptomat hay còn gọi là cầu dao tự động, là thiết bị điện tự động ngắt mạch khi dòng điện vượt ngưỡng cho phép do quá tải hoặc ngắn mạch. Khác với cầu chì chỉ dùng một lần, aptomat có thể reset và tái sử dụng lại sau khi xử lý xong nguyên nhân gây sự cố. Vì vậy, aptomat được sử dụng rộng rãi trong các tủ điện dân dụng và công nghiệp như thiết bị bảo vệ tin cậy và tiết kiệm chi phí.
Aptomat phản ứng tức thì khi phát hiện dòng điện bất thường, ngắt mạch trong vài mili giây để ngăn chặn hư hỏng lan rộng ra toàn bộ hệ thống. Khả năng reset và tái sử dụng nhiều lần giúp tiết kiệm chi phí đáng kể so với cầu chì truyền thống phải thay mới sau mỗi lần sự cố. Ngoài ra, aptomat hiện đại còn tích hợp chức năng chống rò điện, nâng cao mức độ an toàn cho người sử dụng trong gia đình và sản xuất.

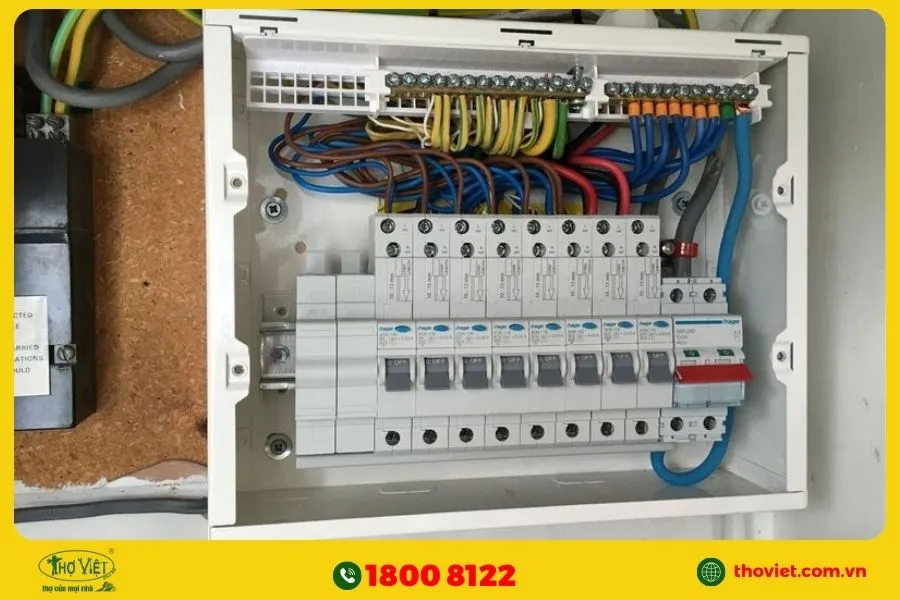

Lý do nên dùng aptomat thay thế cho phích cắm điện thông thường?
Tự động ngắt mạch khi có sự cố
Aptomat phát hiện và ngắt mạch tức thì khi dòng điện vượt ngưỡng, bảo vệ toàn bộ thiết bị điện phía sau khỏi hư hỏng do quá tải hoặc ngắn mạch. Cầu chì truyền thống phản ứng chậm hơn và chỉ bảo vệ được một phần mạch điện, trong khi aptomat bảo vệ toàn diện hơn trong mọi tình huống sự cố. Vì vậy, aptomat là lựa chọn an toàn hơn cho các hệ thống điện có nhiều thiết bị công suất lớn hoạt động đồng thời.
Tái sử dụng được sau sự cố
Sau khi xử lý xong nguyên nhân gây sự cố, aptomat chỉ cần gạt lại cần về vị trí ON là có thể hoạt động bình thường mà không cần thay thế bất kỳ linh kiện nào. Cầu chì phải thay mới hoàn toàn sau mỗi lần tác động, tốn thêm chi phí và thời gian tìm mua đúng loại cầu chì phù hợp trong lúc mất điện. Thêm vào đó, khả năng tái sử dụng giúp tiết kiệm đáng kể chi phí vận hành trong suốt vòng đời của hệ thống điện.
Bảo vệ chống rò điện và điện giật
Aptomat chống rò điện (ELCB, RCCB) phát hiện dòng rò chỉ từ 30mA và ngắt mạch tức thì, bảo vệ người dùng khỏi nguy cơ điện giật ngay cả khi chạm vào thiết bị bị rò điện. Cầu chì thông thường không có khả năng phát hiện dòng rò, chỉ tác động khi dòng điện vượt ngưỡng quá tải lớn hơn nhiều so với ngưỡng gây nguy hiểm cho người. Vì vậy, lắp aptomat chống rò điện là giải pháp bắt buộc trong các khu vực ẩm ướt như nhà bếp, nhà tắm và hồ bơi.
Dễ dàng kiểm tra và xác định sự cố
Khi có sự cố, aptomat tự động nhảy về vị trí OFF rõ ràng giúp người dùng xác định ngay vị trí và khu vực xảy ra sự cố mà không cần dùng đến dụng cụ đo kiểm tra phức tạp. Cầu chì hỏng thường khó phát hiện bằng mắt thường, cần dùng đồng hồ vạn năng kiểm tra từng cầu chì mới xác định được đúng vị trí sự cố. Ngoài ra, tủ điện lắp aptomat có nhãn ký hiệu rõ ràng từng khu vực giúp xử lý sự cố nhanh hơn và chính xác hơn trong thực tế.
Tuổi thọ cao và độ bền vượt trội
Aptomat chất lượng cao có tuổi thọ lên đến hàng chục năm với hàng nghìn lần đóng ngắt mà vẫn duy trì đặc tính bảo vệ ổn định theo thông số thiết kế ban đầu. Cầu chì xuống cấp theo thời gian do dây chảy bị oxy hóa, có thể tác động sai ngưỡng hoặc không tác động đúng lúc khi xảy ra sự cố thực tế. Vì vậy, đầu tư aptomat chất lượng ngay từ đầu giúp tiết kiệm chi phí bảo trì và thay thế thiết bị về lâu dài cho toàn bộ hệ thống điện.
Cách đấu Aptomat

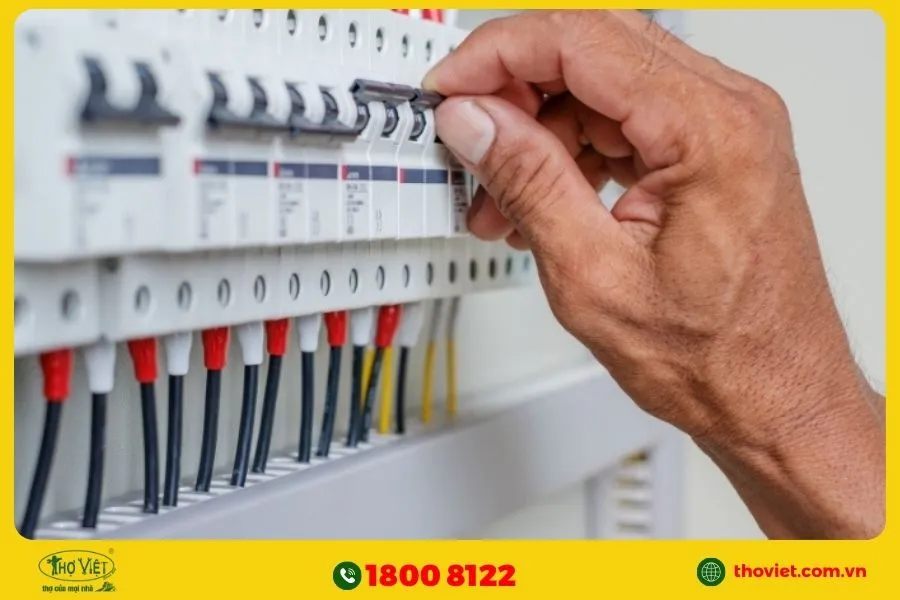

Cách chọn aptomat phù hợp cho thiết bị sử dụng
Chọn đúng aptomat theo thông số kỹ thuật là bước quan trọng nhất trước khi tiến hành lắp đặt, aptomat có dòng định mức quá thấp sẽ nhảy liên tục còn quá cao sẽ không bảo vệ được thiết bị khi xảy ra sự cố.
Cần xác định rõ tổng công suất thiết bị sử dụng, điện áp hệ thống và loại tải là thuần trở hay cảm kháng trước khi chọn aptomat phù hợp. Ngoài ra, cần chọn aptomat có dòng cắt ngắn mạch đủ lớn so với dòng ngắn mạch thực tế tại vị trí lắp đặt để đảm bảo bảo vệ hiệu quả.
- Bước 1: Tính tổng công suất thiết bị sử dụng, áp dụng công thức I = P/U để ra dòng điện định mức cần bảo vệ trong hệ thống.
- Bước 2: Chọn aptomat có dòng định mức lớn hơn dòng tính toán từ 1,25 đến 1,5 lần để tránh nhảy aptomat khi thiết bị khởi động có dòng đỉnh cao.
- Bước 3: Xác định số cực aptomat phù hợp, dùng aptomat 1 cực hoặc 2 cực cho hệ thống điện 1 pha và aptomat 3 cực hoặc 4 cực cho hệ thống 3 pha.
- Bước 4: Kiểm tra điện áp định mức của aptomat phải tương đương với điện áp hệ thống thực tế, thông thường 240V cho hệ thống 1 pha và 415V cho hệ thống 3 pha.
- Bước 5: Chọn thương hiệu aptomat uy tín có đầy đủ chứng nhận tiêu chuẩn IEC và TCVN, tránh dùng aptomat kém chất lượng không rõ nguồn gốc xuất xứ.

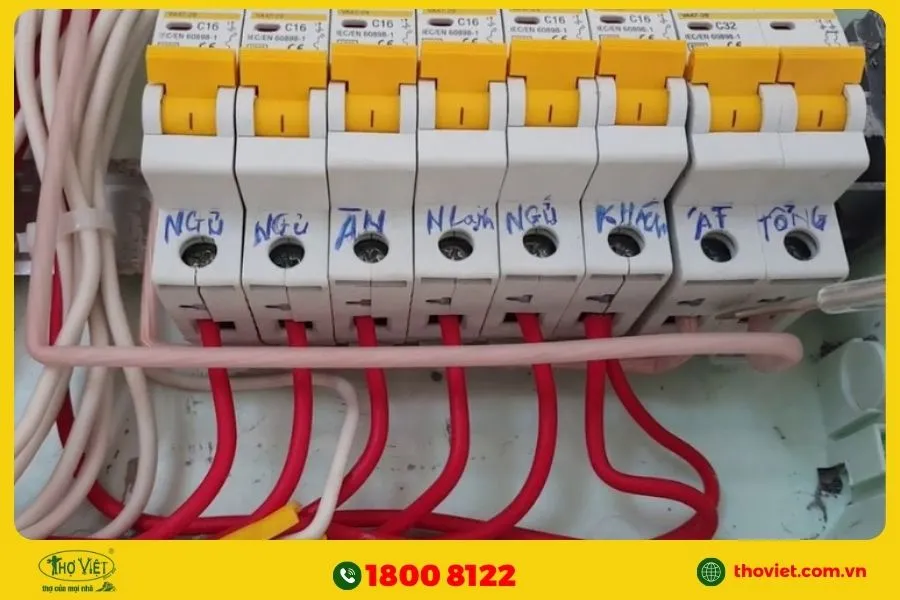

Cách đấu aptomat đơn giản cho các thiết bị điện
Aptomat 1 pha được sử dụng phổ biến trong các hộ gia đình và cơ sở kinh doanh nhỏ để bảo vệ từng nhánh mạch điện riêng biệt trong tủ điện phân phối. Trước khi đấu nối cần xác định rõ cực đầu vào và đầu ra của aptomat, thông thường cực đầu vào nằm phía trên và cực đầu ra nằm phía dưới theo chiều dòng điện chạy qua.
Ngoài ra, cần kiểm tra tiết diện dây dẫn phù hợp với dòng định mức của aptomat trước khi tiến hành đấu nối để tránh phát nhiệt dây dẫn.
- Bước 1: Ngắt điện hoàn toàn tại aptomat tổng, dùng bút thử điện kiểm tra lại tại vị trí lắp đặt để đảm bảo không còn điện trước khi thao tác.
- Bước 2: Lột vỏ dây dẫn khoảng 1 đến 1,5cm, xác định rõ dây pha màu đỏ hoặc nâu và dây trung tính màu xanh dương trước khi đấu nối.
- Bước 3: Đấu dây pha từ nguồn điện vào cực đầu vào phía trên của aptomat, siết chặt vít đầu dây đảm bảo không còn phần đồng hở bên ngoài.
- Bước 4: Đấu dây trung tính từ nguồn điện thẳng về thanh trung tính N trong tủ điện, không đưa dây trung tính qua aptomat 1 cực.
- Bước 5: Đấu dây pha đầu ra từ cực phía dưới của aptomat đến thiết bị hoặc ổ cắm cần bảo vệ theo đúng sơ đồ tủ điện.
- Bước 6: Đóng aptomat, dùng đồng hồ vạn năng kiểm tra điện áp đầu ra và xác nhận aptomat hoạt động đúng trước khi kết nối thiết bị thực tế.
Cách đấu aptomat 3 pha

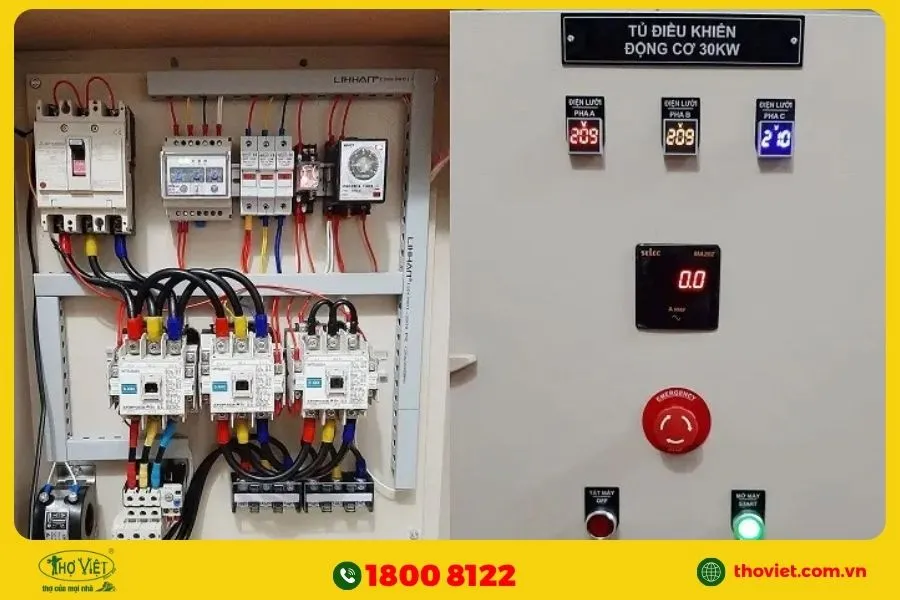

Aptomat 3 pha được lắp đặt trong các tủ điện công nghiệp và nhà xưởng để bảo vệ đồng thời cả 3 pha của hệ thống điện động lực có công suất lớn.
Trước khi đấu nối cần xác định rõ 3 cực đầu vào L1, L2, L3 và 3 cực đầu ra T1, T2, T3 trên thân aptomat theo đúng ký hiệu của nhà sản xuất. Thêm vào đó, cần kiểm tra tiết diện dây dẫn 3 pha đủ lớn so với dòng định mức của aptomat và đảm bảo đấu đúng thứ tự pha trước khi cấp điện vận hành.
- Bước 1: Ngắt điện hoàn toàn tại aptomat tổng, dùng bút thử điện kiểm tra cả 3 pha tại vị trí lắp đặt để đảm bảo không còn điện trước khi thao tác.
- Bước 2: Xác định rõ 3 cực đầu vào phía trên và 3 cực đầu ra phía dưới của aptomat, đánh dấu thứ tự pha L1, L2, L3 để tránh đấu nhầm thứ tự pha.
- Bước 3: Đấu lần lượt 3 dây pha L1, L2, L3 từ nguồn điện vào 3 cực đầu vào phía trên của aptomat theo đúng thứ tự pha tương ứng.
- Bước 4: Đấu 3 dây đầu ra từ 3 cực phía dưới của aptomat đến thiết bị hoặc tủ điện phân phối cần bảo vệ theo đúng thứ tự pha.
- Bước 5: Kiểm tra lại toàn bộ đầu dây, siết chặt tất cả vít đầu dây và đảm bảo không có điểm đấu nối nào bị lỏng hoặc hở đồng trong tủ điện.
- Bước 6: Đóng aptomat, dùng đồng hồ vạn năng kiểm tra điện áp đầu ra cả 3 pha và xác nhận thứ tự pha đúng trước khi kết nối với tải thực tế.
Lưu ý khi đấu Aptomat
- Ngắt điện hoàn toàn trước khi đấu nối: Tuyệt đối không thao tác đấu dây khi mạch điện vẫn còn nguồn, điện áp tại cực đầu vào aptomat luôn có điện dù aptomat đang ở trạng thái ngắt.
- Đấu dây đúng chiều từ trên xuống dưới: Cực đầu vào luôn nằm phía trên nối với nguồn điện, cực đầu ra nằm phía dưới nối đến tải, đấu ngược chiều khiến aptomat không bảo vệ được mạch điện đúng cách.
- Chọn đúng dòng định mức aptomat theo tải thực tế: Aptomat có dòng định mức quá thấp sẽ nhảy liên tục gây gián đoạn hoạt động, quá cao sẽ không bảo vệ được thiết bị khi xảy ra sự cố quá tải.
- Dùng dây dẫn đúng tiết diện theo dòng định mức: Dây dẫn quá nhỏ so với dòng định mức aptomat sẽ phát nhiệt cục bộ trước khi aptomat kịp tác động, tiềm ẩn nguy cơ cháy nổ trong tủ điện.
- Siết chặt toàn bộ vít đầu dây sau khi đấu xong: Vít đầu dây lỏng tại bất kỳ cực nào của aptomat gây tiếp xúc điện không ổn định, phát tia lửa điện và làm hỏng aptomat nhanh hơn nhiều so với tuổi thọ thiết kế.
- Không đấu dây trung tính qua aptomat 1 cực: Dây trung tính phải được đấu thẳng về thanh N trong tủ điện, đưa dây trung tính qua aptomat 1 cực khiến mạch bảo vệ hoạt động sai và tiềm ẩn nguy cơ mất trung tính.
- Kiểm tra điện áp đầu ra bằng đồng hồ vạn năng sau khi đóng điện: Xác nhận điện áp đầu ra đúng thông số trước khi kết nối thiết bị, tránh trường hợp đấu sai gây hỏng thiết bị ngay khi cấp điện lần đầu.
