Nguồn xung bị hỏng khiến thiết bị ngừng hoạt động đột ngột là tình huống không ít người gặp phải. Bài viết dưới đây, Thợ Việt sẽ hướng dẫn chi tiết cách sửa nguồn xung từ việc xác định nguyên nhân, kiểm tra linh kiện đến các bước khắc phục cụ thể giúp bạn tự xử lý nhanh chóng và tiết kiệm chi phí.

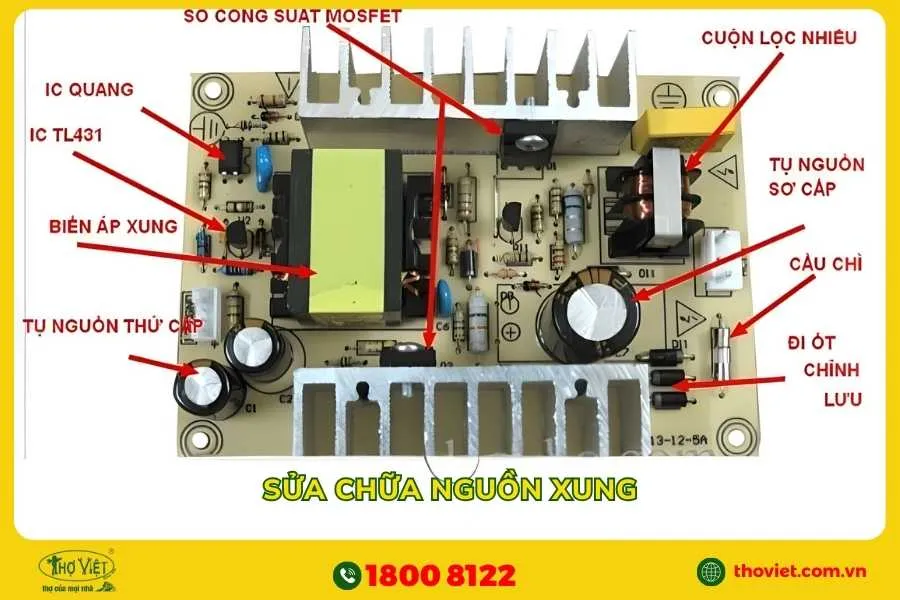

Sửa chữa nguồn xung

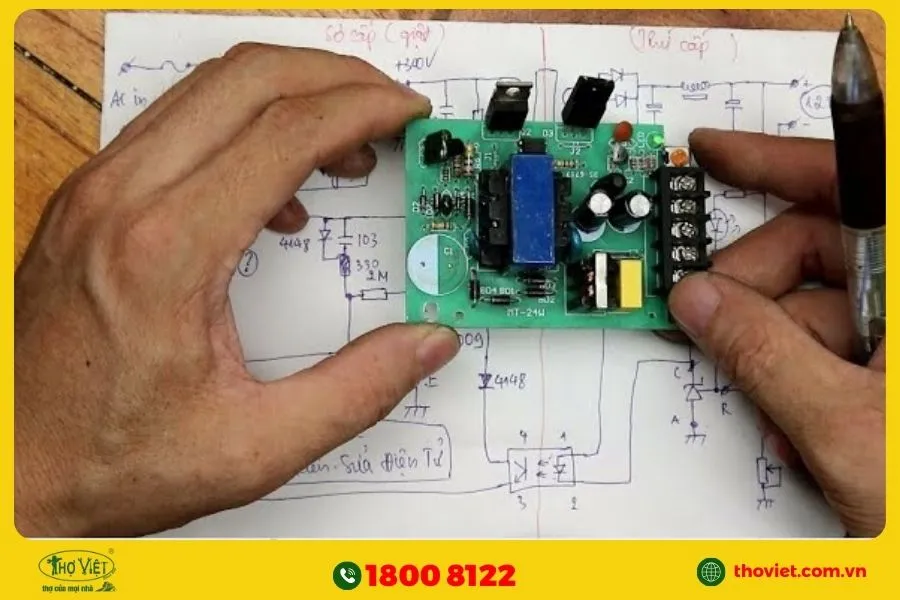

Nguồn xung là gì?

Nguồn xung hay Switching Mode Power Supply (SMPS) là loại bộ nguồn điện tử hiện đại, sử dụng các linh kiện bán dẫn như MOSFET và IC để đóng ngắt điện với tần số cao liên tục. Khác với nguồn tuyến tính truyền thống, SMPS tích hợp biến áp xung để chuyển đổi điện áp xoay chiều AC thành điện một chiều DC ổn định với hiệu suất vượt trội.

Nhờ kích thước nhỏ gọn, trọng lượng nhẹ và khả năng tiết kiệm điện năng đáng kể, nguồn xung đang được ứng dụng rộng rãi trong hầu hết các thiết bị điện tử công nghiệp và dân dụng hiện nay.

Nguyên nhân & Cách khắc phục sửa chữa nguồn xung điện

Tụ điện bị phồng hoặc rò rỉ

Tụ điện là linh kiện dễ hỏng nhất trong nguồn xung, thường bị phồng đầu hoặc rò rỉ điện dịch sau thời gian dài hoạt động trong môi trường nhiệt độ cao. Tụ hỏng khiến điện áp đầu ra không ổn định, thiết bị hoạt động chập chờn hoặc không khởi động được. Nguyên nhân chủ yếu đến từ chất lượng tụ kém, nhiệt độ môi trường quá cao hoặc nguồn xung thường xuyên hoạt động quá tải trong thời gian dài.

Cách khắc phục:

Bước 1: Ngắt nguồn điện, tháo nguồn xung ra khỏi thiết bị
Bước 2: Quan sát trực quan toàn bộ tụ điện, xác định tụ bị phồng hoặc rò rỉ
Bước 3: Dùng đồng hồ vạn năng đo kiểm tra điện dung từng tụ nghi ngờ
Bước 4: Thay thế tụ mới cùng thông số điện dung và điện áp chịu đựng
Bước 5: Hàn lại cẩn thận, kiểm tra mối hàn chắc chắn trước khi cấp điện thử

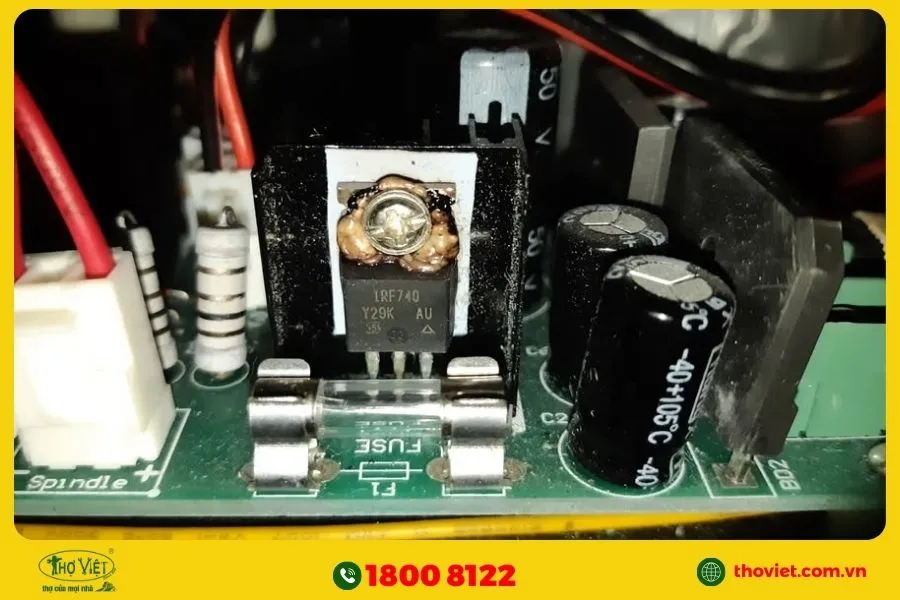

MOSFET bị đánh thủng

MOSFET là linh kiện chịu áp lực lớn nhất trong nguồn xung, chuyên đảm nhiệm vai trò đóng ngắt điện với tần số cao liên tục trong suốt quá trình hoạt động. Khi MOSFET bị đánh thủng, nguồn xung mất hoàn toàn khả năng chuyển đổi điện áp, thiết bị không thể khởi động hoặc gây chập cháy nghiêm trọng. Nguyên nhân thường gặp là điện áp đầu vào tăng đột biến, quá tải kéo dài hoặc hệ thống tản nhiệt hoạt động kém hiệu quả.

Cách khắc phục:

Bước 1: Dùng đồng hồ vạn năng đo thông mạch xác định MOSFET bị hỏng
Bước 2: Tháo MOSFET hỏng ra khỏi board mạch cẩn thận tránh làm bong pad
Bước 3: Chọn MOSFET thay thế đúng mã, đúng thông số điện áp và dòng điện
Bước 4: Hàn MOSFET mới vào đúng vị trí, đảm bảo mối hàn chắc chắn và sạch
Bước 5: Cấp điện thử, đo điện áp đầu ra kiểm tra nguồn hoạt động ổn định

IC điều khiển bị hỏng

IC điều khiển là bộ não của nguồn xung, chịu trách nhiệm điều phối toàn bộ quá trình đóng ngắt và ổn định điện áp đầu ra theo yêu cầu. Khi IC hỏng, nguồn xung hoàn toàn mất kiểm soát, điện áp đầu ra dao động bất thường hoặc thiết bị không thể khởi động được. Nguyên nhân phổ biến là điện áp cấp cho IC vượt ngưỡng cho phép, nhiễu điện từ mạnh hoặc linh kiện xung quanh hỏng kéo theo IC bị hư hại.

Cách khắc phục:

Bước 1: Tra cứu datasheet xác định đúng mã IC điều khiển cần thay thế
Bước 2: Đo kiểm tra điện áp cấp cho IC có đúng thông số yêu cầu không
Bước 3: Tháo IC hỏng bằng máy khò hoặc mỏ hàn chuyên dụng tránh bong pad
Bước 4: Vệ sinh sạch chân IC trên board trước khi hàn IC mới vào vị trí
Bước 5: Cấp điện thử và kiểm tra toàn bộ điện áp đầu ra đạt chuẩn kỹ thuật

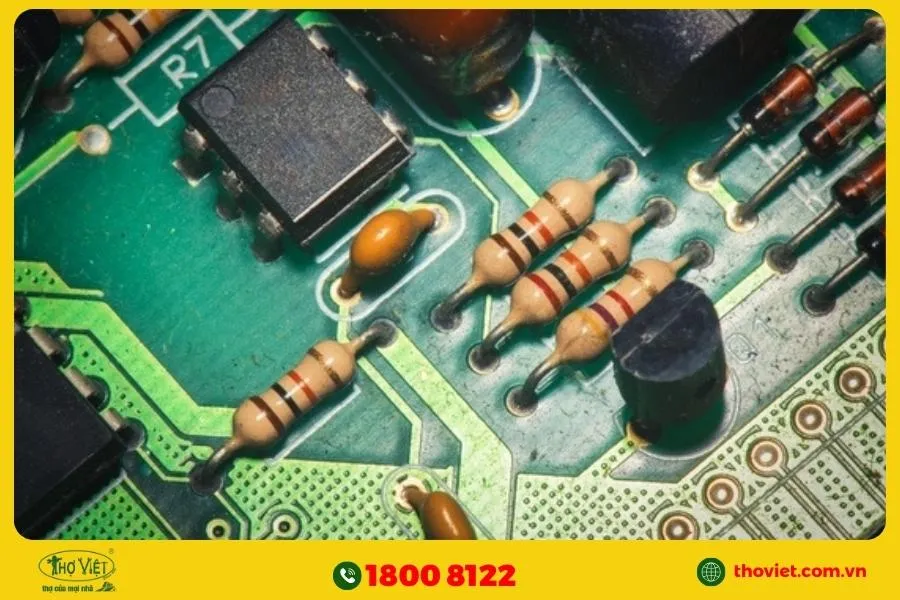

Điện trở và diode bị đứt hoặc chập

Điện trở và diode là các linh kiện thụ động nhưng đóng vai trò quan trọng trong việc bảo vệ và ổn định mạch nguồn xung hoạt động an toàn. Điện trở đứt hoặc diode chập khiến dòng điện đi sai hướng, gây mất cân bằng điện áp và hư hại dây chuyền các linh kiện liên quan khác. Nguyên nhân thường đến từ dòng điện đột biến, chất lượng linh kiện kém hoặc mạch bị ẩm nước trong thời gian dài.

Cách khắc phục:

Bước 1: Dùng đồng hồ vạn năng đo từng điện trở và diode xác định linh kiện hỏng
Bước 2: Ghi lại giá trị điện trở hoặc mã diode cần thay thế để mua đúng loại
Bước 3: Tháo linh kiện hỏng ra khỏi board, vệ sinh sạch vị trí hàn trên mạch
Bước 4: Hàn linh kiện mới vào đúng chiều, đảm bảo mối hàn chắc chắn không bị hở
Bước 5: Cấp điện thử và đo lại toàn bộ điện áp đầu ra kiểm tra hoạt động ổn định

Một số lưu ý khi sửa nguồn xung điện

Ngắt hoàn toàn nguồn điện trước khi sửa chữa: Nguồn xung có khả năng tích điện cao áp trong tụ lọc ngay cả khi đã rút phích cắm, vì vậy cần đợi ít nhất 5 phút trước khi chạm tay vào mạch.
Sử dụng đồng hồ vạn năng đúng cách: Đo kiểm tra từng linh kiện theo đúng thang đo, tránh đo sai dải gây hỏng đồng hồ hoặc cho kết quả không chính xác dẫn đến thay nhầm linh kiện.
Chọn linh kiện thay thế đúng thông số: Tụ điện, MOSFET, IC và diode thay thế phải đúng mã, đúng điện áp và dòng điện chịu đựng, tránh dùng linh kiện không rõ nguồn gốc kém chất lượng.
Kiểm tra mối hàn kỹ trước khi cấp điện: Mối hàn lạnh hoặc chạm chân linh kiện là nguyên nhân phổ biến gây chập mạch, hư hỏng thêm các linh kiện khác khi cấp điện thử lần đầu.
Đo điện áp đầu ra trước khi kết nối thiết bị: Sau khi sửa xong cần đo kiểm tra toàn bộ điện áp đầu ra đạt đúng thông số kỹ thuật trước khi kết nối lại với thiết bị để tránh hư hỏng thêm.
Vệ sinh board mạch sau khi sửa chữa: Dùng cồn isopropyl và bàn chải mềm vệ sinh sạch toàn bộ board mạch sau khi hàn, loại bỏ nhựa thông và bụi bẩn tránh gây rò rỉ điện về sau.
