Trong sơ đồ tủ lạnh Sanyo có rất nhiều linh kiện điện tử quan trọng giúp tủ lạnh hoạt động hiệu quả. Trong bài viết này, Thợ Việt sẽ liệt kê các thiết bị chính trong mạch điện và nguyên lý hoạt động của tủ lạnh Sanyo, giúp anh/chị hiểu rõ hơn về cấu trúc và chức năng của chúng.

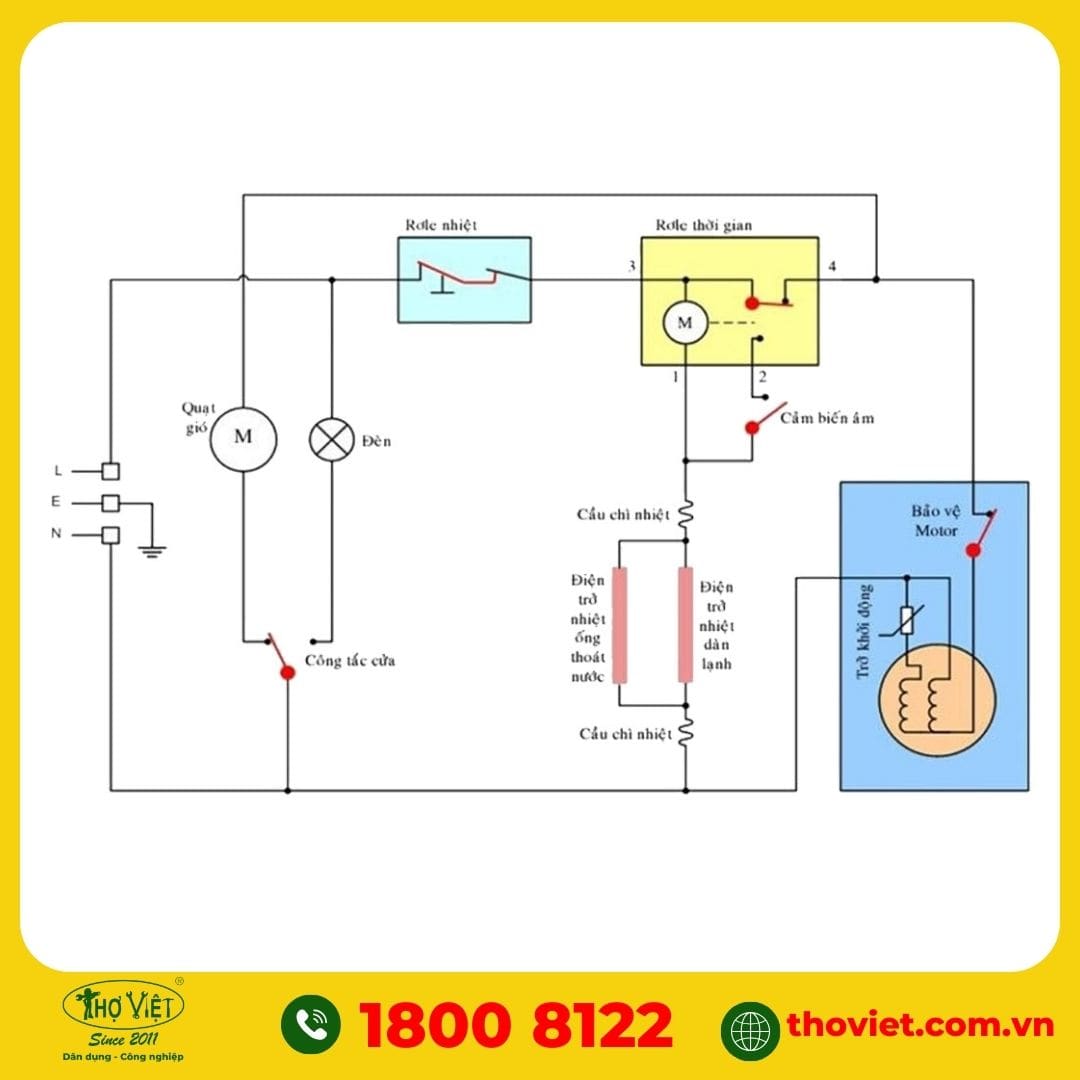

Sơ đồ tủ lạnh Sanyo cơ bản

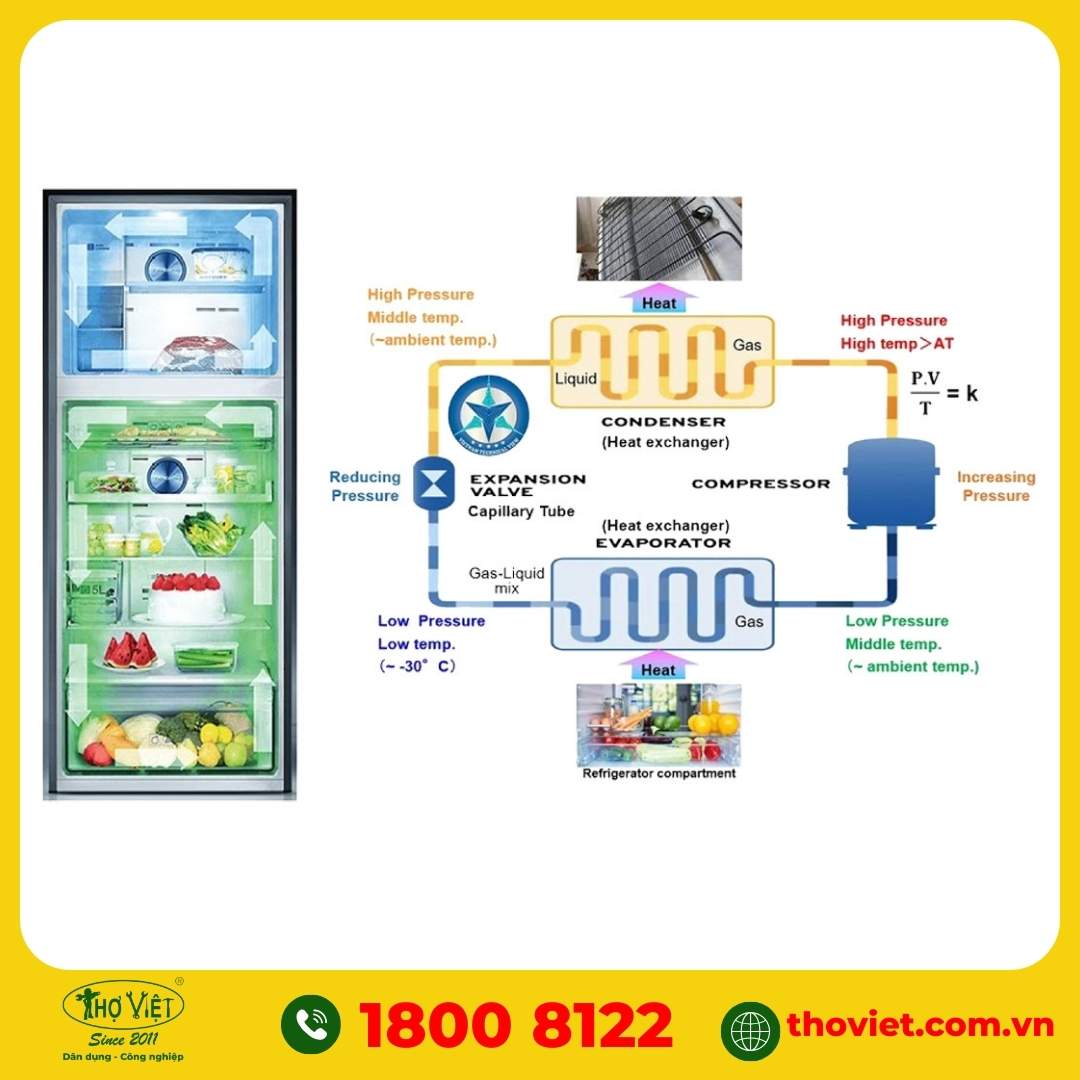

Các thiết bị vận hành tủ lạnh Sanyo trong sơ đồ
Một yếu tố quan trọng quyết định hiệu suất và độ bền của tủ lạnh là mạch điện, là cầu nối giữa các linh kiện và điều khiển hoạt động của thiết bị. Hãy cùng tìm hiểu các thành phần chính trong sơ đồ mạch điện của tủ lạnh Sanyo, nơi công nghệ hiện đại và tính tiện ích kết hợp để mang lại trải nghiệm sử dụng hiệu quả cho người dùng.
Máy nén
Đây là thiết bị trung tâm trong hệ thống làm lạnh, có nhiệm vụ nén ga lạnh và tuần hoàn qua các bộ phận khác. Máy nén chuyển đổi gas lạnh từ trạng thái hơi sang lỏng, giúp nó hấp thụ nhiệt từ bên trong tủ và thải ra ngoài. Nếu máy nén gặp sự cố, khả năng làm lạnh của tủ sẽ giảm đáng kể, dẫn đến thực phẩm không được bảo quản tốt.
Bộ điều nhiệt (Thermostat)
Bộ điều nhiệt giữ vai trò kiểm soát nhiệt độ bên trong tủ lạnh. Khi nhiệt độ đạt tới mức cài đặt, bộ điều này sẽ ngắt điện đến máy nén và quạt, ngăn không cho hệ thống tiếp tục làm lạnh nữa. Do đó, bộ điều nhiệt hỏng thì nhiệt độ trong tủ sẽ quá lạnh hoặc không đủ lạnh.
Cảm biến nhiệt độ
Thiết bị này theo dõi nhiệt độ bên trong tủ và gửi thông tin về bộ điều khiển. Cảm biến giúp điều chỉnh hoạt động của máy nén và quạt để nhiệt độ luôn trong phạm vi an toàn cho thực phẩm. Như thế, nếu cảm biến gặp trục trặc thì nó có thể đưa ra các tín hiệu sai lệch và ảnh hưởng đến quá trình làm lạnh.
Quạt dàn lạnh
Quạt này có nhiệm vụ lưu thông không khí lạnh đều trong tủ lạnh. Theo đó, khi quạt không hoạt động đúng, không khí lạnh không thể phân bổ đều và khiến một số khu vực có thể quá lạnh hoặc không đủ lạnh. Chính vì vậy, bảo trì và kiểm tra quạt định kỳ là rất quan trọng để không khí lưu thông tốt.
Bộ định giờ (Timer)
Thiết bị này giúp quản lý thời gian hoạt động của máy nén và các bộ phận liên quan, đặc biệt trong quá trình xả tuyết. Ngoài ra, bộ định giờ cần hoạt động chính xác để ngăn chặn tình trạng đóng tuyết, giúp tủ lạnh giữ được hiệu suất làm lạnh ổn định và hiệu quả.
Relay khởi động
Relay này có nhiệm vụ khởi động máy nén trong những tình huống cần thiết. Nếu relay không hoạt động thì máy nén sẽ không khởi động. Do đó, nếu relay khởi động sẽ dẫn đến tình trạng tủ lạnh không sản sinh hơi lạnh. Ngoài ra, kiểm tra relay định kỳ giúp bảo vệ máy nén hoạt động hiệu quả.
Bảng tóm tắt thiết bị vận hành tủ lạnh Sanyo
| Linh kiện | Chức năng |
| Dây điện nguồn | Phích cắm 2 chấu cung cấp điện cho tủ lạnh. |
| Đèn | Đèn chiếu sáng được bố trí ở ngăn mát, ngăn đông không có đèn. |
| Bộ điều nhiệt (Thermostat) | Ngắt điện cho quạt và máy nén khi nhiệt độ trong tủ đạt mức cài đặt. |
| Bộ định giờ (Timer) | Quản lý thời gian hoạt động; có 4 chân, điều khiển motor quay và quá trình xả tuyết. |
| Relay khởi động | Khởi động máy nén khi cần và kích hoạt máy nén hoạt động trở lại. |
| Máy nén | Tuần hoàn gas trong hệ thống; nằm trong block và có dạng kín. |
| Relay bảo vệ | Bảo vệ máy nén khi bị quá dòng, ngăn dòng điện đi qua nếu gặp sự cố. |
| Động cơ quạt | Nằm gần dàn lạnh; có nhiệm vụ lưu thông không khí lạnh trong tủ. |
| Công tắc F | Công tắc ngăn đông; ngăn quạt dàn lạnh chạy khi mở cửa để giảm thất thoát hơi lạnh. |
| Công tắc R | Công tắc ngăn mát dạng 3 ngã, điều khiển đèn và quạt dàn lạnh hoạt động. |
| Điện trở xả tuyết | Làm ấm ngăn tuyết bám lên bộ điều nhiệt, giúp bộ điều nhiệt hoạt động chính xác. |
| Cảm biến nhiệt (Sò lạnh) | Đóng mạch cho dòng điện qua điện trở khi nhiệt độ trong ngăn đông ≤ 0 độ C. |
| Điện trở giải đông | Thực hiện quá trình làm nóng để xả tuyết. |
| Cầu chì nhiệt (Sò nóng) | Bảo vệ quá trình đốt nóng của điện trở giải đông; ngắt dòng khi nhiệt độ tại dàn lạnh > 70 độ C. |
#Tham khảo: Giá sửa tủ lạnh mới nhất

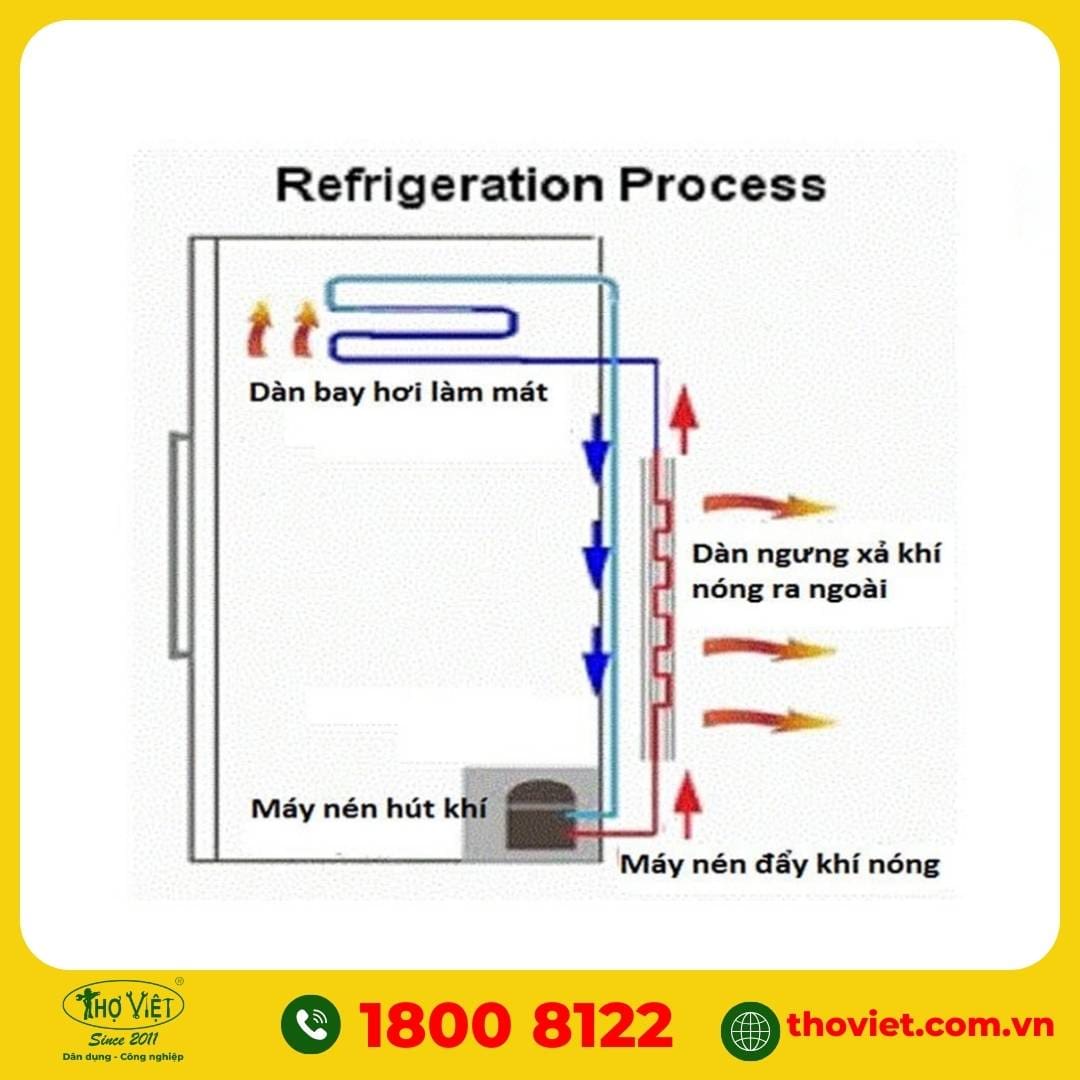

Cấu tạo của tủ lạnh Sanyo
Tủ lạnh Sanyo được cấu tạo từ nhiều bộ phận, mỗi bộ phận có vai trò quan trọng trong việc duy trì nhiệt độ và bảo quản thực phẩm. Theo đó, các bộ phận này tạo ra hệ thống hoạt động hiệu quả, giúp tủ lạnh đáp ứng nhu cầu của người dùng. Dưới đây là cấu tạo của tủ lạnh Sanyo:
Dàn ngưng
Thiết bị này có chức năng trao đổi nhiệt giữa môi chất lạnh (gas lạnh) và môi trường làm mát (nước hoặc không khí). Theo đó, dàn ngưng thải nhiệt ra ngoài môi trường bên ngoài, thường được làm từ sắt hoặc đồng với cánh tản nhiệt để tăng hiệu suất làm mát.
Máy nén (Block)
Máy nén có nhiệm vụ nén khí gas và tăng áp suất. Tủ lạnh thường sử dụng loại máy nén một hoặc hai pittong. Máy nén chuyển đổi chuyển động quay thành chuyển động tịnh tiến của pittong, giúp tạo ra áp suất cao cho gas lạnh. Khi hoạt động, máy nén giúp tuần hoàn môi chất lạnh trong hệ thống, giữ cho tủ lạnh luôn hoạt động trong điều kiện nhiệt độ lý tưởng.
Chất làm lạnh (gas)
Chất làm lạnh là chất lỏng dễ bay hơi và có nhiệm vụ hấp thụ nhiệt từ bên trong tủ lạnh, từ đó tạo ra không khí lạnh. Một số hệ thống tủ lạnh Sanyo sử dụng amoniac tinh khiết làm chất lạnh, đạt nhiệt độ bay hơi khoảng -27 độ C. Chính quá trình này giúp bảo quản thực phẩm ở nhiệt độ phù hợp.
Dàn bay hơi
Dàn bay hơi là nơi môi chất lạnh nhận nhiệt từ không khí bên trong tủ lạnh. Khi nước trong tủ lạnh tiếp xúc với dàn bay hơi, môi chất lạnh sẽ hấp thụ nhiệt và chuyển thành khí ở nhiệt độ thấp. Ngoài ra, dàn bay hơi thường đặt phía sau ống mao hoặc van tiết lưu và trước máy nén, đảm bảo rằng khí lạnh được tuần hoàn liên tục.

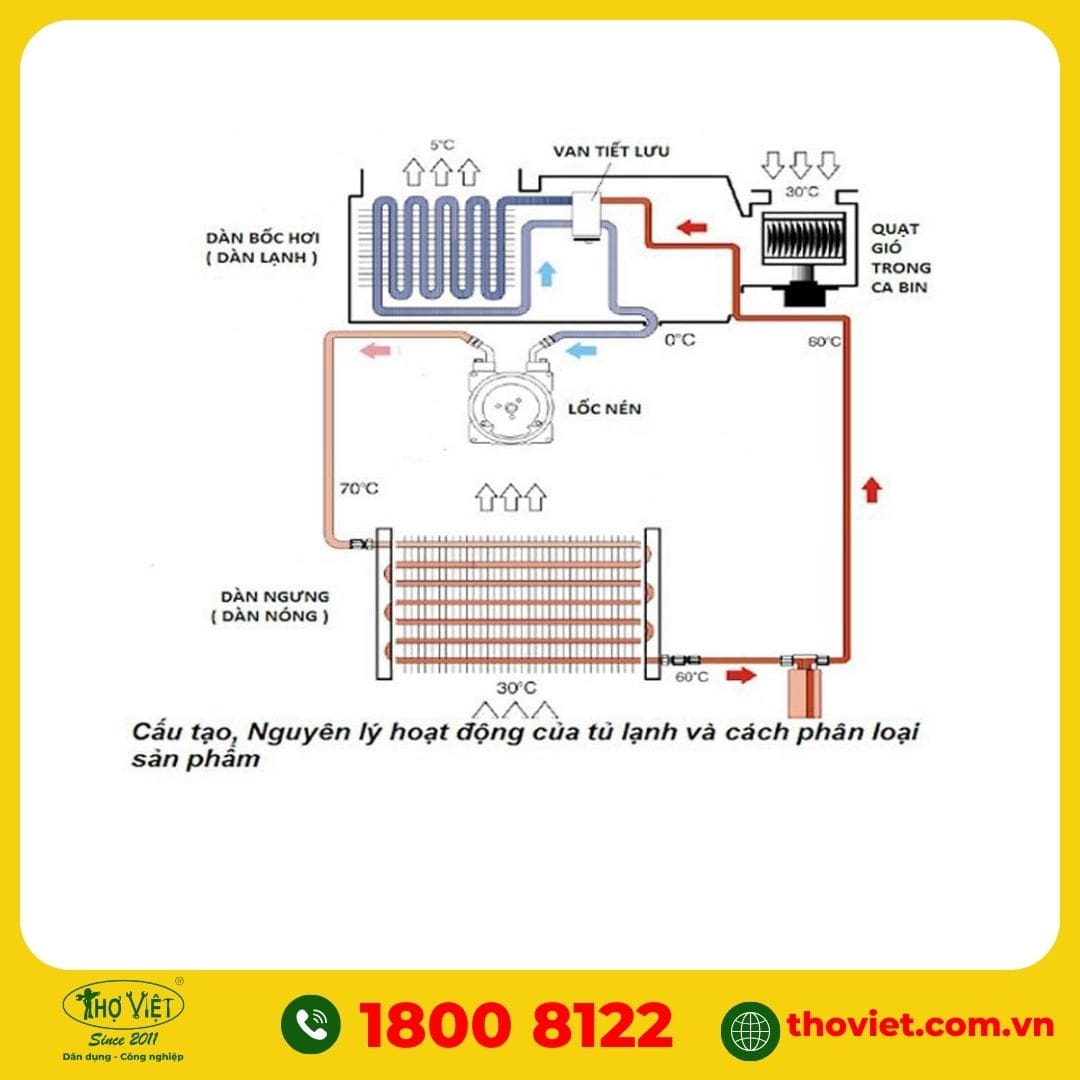

Nguyên lý hoạt động của tủ lạnh Sanyo
Nguyên lý hoạt động của tủ lạnh Sanyo dựa trên chu trình tuần hoàn của môi chất làm lạnh, bao gồm bốn bước chính. Mỗi bước đóng vai trò quan trọng trong việc duy trì nhiệt độ thấp và hiệu suất của tủ lạnh. Dưới đây là mô tả nguyên lý hoạt động của dòng tủ lạnh Sanyo
Bước 1: Nén khí gas tại máy nén
Tủ lạnh có một máy nén (vị trí số 4 trong sơ đồ) để nén môi chất làm lạnh lên áp suất và nhiệt độ cao. Khi đó, môi chất tồn tại dưới dạng khí. Vì vậy, máy nén đóng vai trò quan trọng trong việc bắt đầu chu trình làm lạnh.
Bước 2: Ngưng tụ tại dàn nóng
Sau khi ra khỏi máy nén, môi chất lạnh được đẩy vào dàn nóng (vị trí số 1 theo sơ đồ). Tại đây, môi chất ở áp suất và nhiệt độ cao được làm mát bởi không khí xung quanh và chuyển đổi thành chất lỏng với áp suất cao và nhiệt độ thấp. Do đó, quá trình này tạo ra nhiệt, nên bên hông tủ nơi dàn nóng sẽ cảm thấy nóng.
Bước 3: Giãn nở
Môi chất lỏng với áp suất cao di chuyển qua thiết bị giãn nở (vị trí số 3 trong sơ đồ), hay còn gọi là van tiết lưu. Tại đây, môi chất sẽ chuyển từ áp suất cao và nhiệt độ thấp thành áp suất thấp và nhiệt độ thấp.
Bước 4: Hóa hơi tại dàn lạnh
Môi chất lạnh ở trạng thái áp suất thấp sẽ nhận nhiệt từ không khí bên trong tủ lạnh và hóa hơi. Khi hóa hơi, môi chất thu nhiệt từ không khí xung quanh, làm cho không khí trong tủ trở nên lạnh hơn. Sau khi hóa hơi, môi chất quay trở lại máy nén để bắt đầu chu trình một lần nữa.
Trong bài viết này, Thợ Việt đã chia sẻ sơ đồ mạch điện tủ lạnh Sanyo và các thiết bị chính trong sơ đồ mạch điện của tủ lạnh Sanyo. Hy vọng thông tin này hữu ích và giúp anh/chị hiểu rõ hơn về cách thức hoạt động của tủ lạnh. Nếu anh/chị cần tìm thợ điện lạnh để bảo trì hoặc sửa tủ lạnh, hãy liên hệ với Thợ Việt qua tổng đài miễn phí 1800 8122 để được tư vấn.
