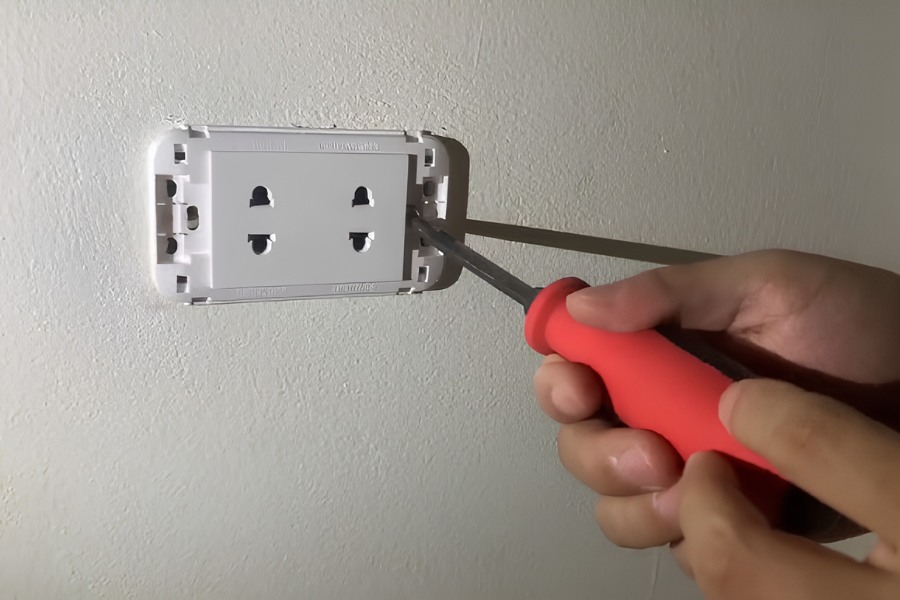

Tìm hiểu chi tiết cách nối dây điện vào ổ cắm đơn, đôi, 3 chấu đúng kỹ thuật, an toàn. Công ty Thợ Việt có 15 năm sửa điện sẽ hướng dẫn chi tiết cách nối dây điện vào ổ cắm theo chuẩn kỹ thuật điện dân dụng, đảm bảo an đối cho người thi công và hệ thống điện.
Chuẩn bị dụng cụ nối dây điện vào ổ cắm
Trước khi bắt đầu thực hiện cách nối dây điện vào ổ cắm, hãy chuẩn bị đầy đủ dụng cụ và vật tư để giúp thao tác chính xác, tiết kiệm thời gian và an toàn.
| Dụng cụ / Vật tư | Công dụng & Yêu cầu kỹ thuật |
| Bút thử điện | Kiểm tra chính xác sự tồn tại của nguồn điện trước và sau khi thao tác. |
| Kìm tuốt dây điện | Bóc tách lớp vỏ cách điện PVC nhanh chóng, không làm sứt mẻ hay đứt lõi đồng. |
| Tua vít (2 cạnh & 4 cạnh) | Siết chặt cọc đấu dây trên mặt ổ cắm và cố định ổ cắm vào đế âm/nổi. |
| Băng dính cách điện | Bọc kín các điểm hở, tăng cường mức độ an toàn cho các mối nối. |
| Thiết bị ổ cắm & Đế | Chọn loại ổ cắm chịu tải tốt, nhựa ABS/PC chống cháy, đồng nguyên chất. |
| Găng tay bảo hộ | Găng tay cao su cách điện chuyên dụng giúp phòng ngừa rủi ro ngoài ý muốn. |

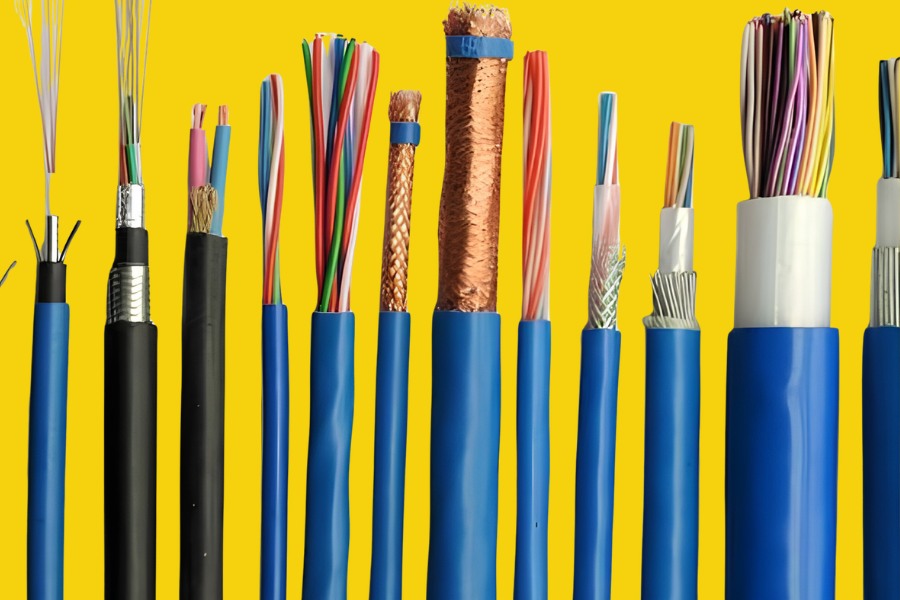

Phân biệt các loại dây điện dân dụng
Để thực hiện nối dây điện vào ổ cắm không bị ngược cực hay nhầm lẫn gây ngắn mạch, người đấu nối cần phân biệt rõ vai trò của 3 loại dây chính trong mạng điện gia đình.
Dây nóng (Line – Ký hiệu: L)
Dây Line hay dây nóng là đường dây mang dòng điện thế cao, phổ biến là 220V trong hệ thống điện dân dụng. Theo quy chuẩn kỹ thuật, dây nóng thường được bọc vỏ cách điện màu đỏ hoặc màu nâu. Nhận biết loại dây này bằng cách dùng bút thử điện chạm trực tiếp vào phần lõi đồng, khi đó đèn trên bút thử điện sẽ lập tức sáng đỏ.
Dây Nguội / Dây Trung Tính (Neutral – Ký hiệu: N)
Dây nguội hay còn gọi là dây trung tính (Neutral, ký hiệu là N) đóng vai trò kín mạch và cân bằng pha, không mang điện áp khi hệ thống hoạt động bình thường. Theo quy chuẩn kỹ thuật, dây nguội thường được bọc vỏ cách điện màu xanh dương, màu đen hoặc màu trắng. Khác với dây nóng, có thể dễ dàng nhận biết dây nguội bằng cách dùng bút thử điện chạm trực tiếp vào lõi đồng, lúc này đèn trên bút thử điện sẽ không sáng.
Dây Tiếp Địa / Dây Nối Đất (Earth – Ký hiệu: E hoặc PE)
Dây tiếp địa hay còn gọi là dây nối đất (Earth, ký hiệu là E hoặc PE) có nhiệm vụ tiêu dòng điện rò rỉ ra vỏ kim loại của thiết bị và dẫn xuống đất nhằm bảo vệ an toàn cho người sử dụng. Theo quy chuẩn kỹ thuật, loại dây này luôn được bọc vỏ cách điện màu sọc vàng – xanh lá đặc trưng, giúp dễ dàng nhận biết và phân biệt chính xác trong quá trình lắp đặt.

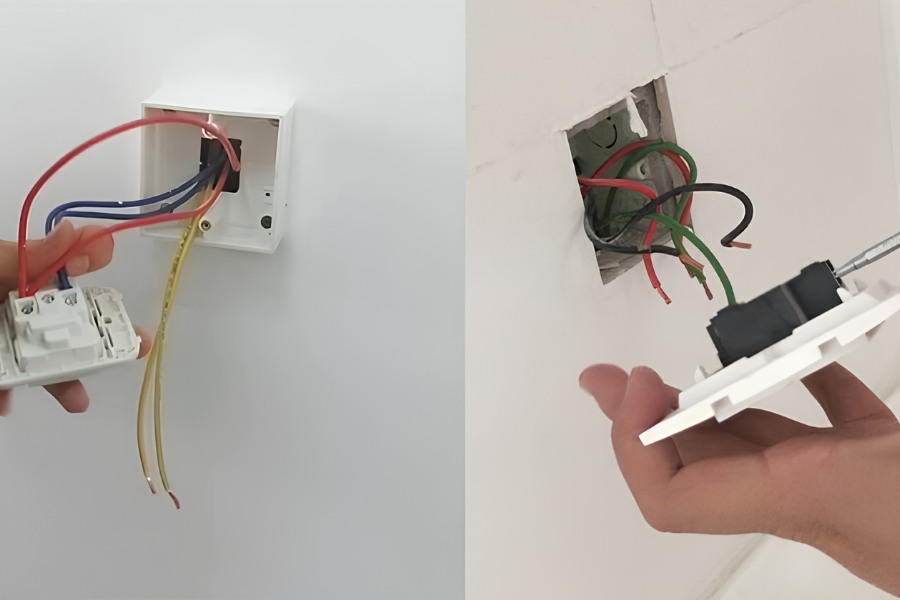

Quy trình 5 bước nối dây điện vào ổ cắm đúng kỹ thuật
Dưới đây là từng bước chi tiết trong quy trình thực hiện cách nối dây điện vào ổ cắm bền bỉ, an toàn và hiệu quả.
Ngắt nguồn điện và kiểm tra an toàn
Tiến hành dập Aptomat (cầu dao) tổng hoặc Aptomat nhánh phụ trách khu vực thi công. Dùng bút thử điện chạm trực tiếp vào đầu lõi các dây điện để chắc rằng không còn dòng điện lưu thông.
Tuốt vỏ cách điện và xử lý lõi đồng
Dùng kìm tuốt dây cắt bỏ phần vỏ nhựa bảo vệ, mức độ tuốt lý tưởng là khoảng 1.2 cm – 1.5 cm. Nếu dây điện là loại nhiều sợi đồng nhỏ, hãy dùng tay xoắn chặt các sợi đồng lại với nhau để tạo thành khối chắc chắn.
Đấu nối dây điện vào các cực của ổ cắm
Nới lỏng các vít giữ cọc nối ở phía sau mặt ổ cắm, sau đó lần lượt đưa đầu dây nóng (màu đỏ/nâu) vào cọc có ký hiệu L và đầu dây nguội (màu xanh/đen) vào cọc có ký hiệu N. Tiếp theo, dùng tua vít siết chặt các ốc giữ, rồi tiến hành kiểm tra lại bằng cách kéo nhẹ dây xem mối nối đã được nén chặt và cố định an toàn hay chưa.
Nối dây tiếp địa (ổ cắm 3 chấu)
Tìm cọc nối nằm ở giữa có ký hiệu hình cây gậy ngược hoặc chữ E/PE. Sau đó, đưa dây tiếp địa (sọc vàng – xanh lá) vào cọc này và vặn siết ốc cố định.
Lắp cố định ổ cắm và đóng điện nghiệm thu
Gấp nhẹ các đoạn dây thừa theo dạng ziczac đưa vào trong hộp đế âm/nổi, tránh gập gãy đứt ngầm dây dẫn. Vặn ốc cố định mặt ổ cắm vào đế cắm, sau đó lắp nắp nhựa che bảo vệ bên ngoài.
Cuối cùng, bật lại Aptomat, dùng bút thử điện kiểm tra cực nóng và cắm tải thử nghiệm (như bóng đèn hoặc quạt máy).

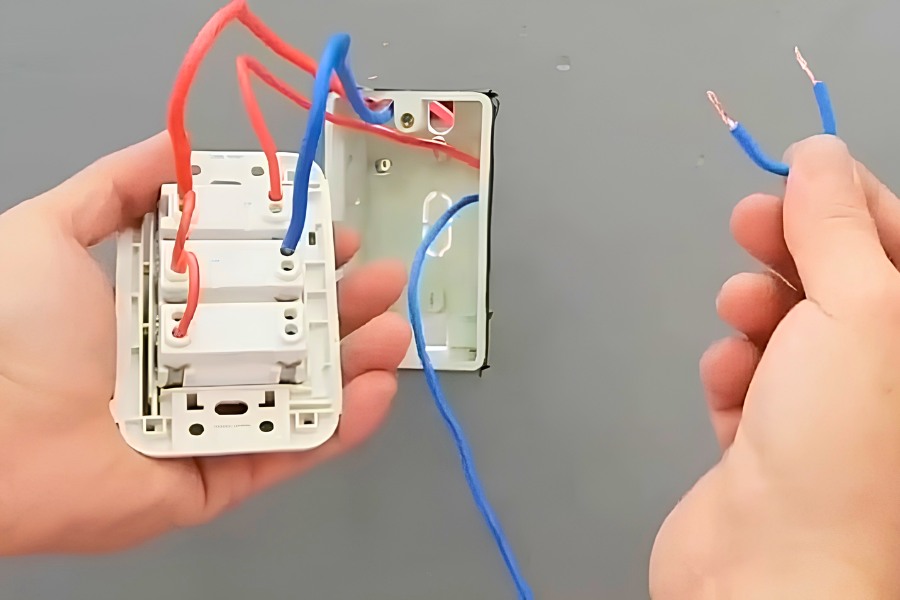

Cách nối dây điện vào ổ cắm đơn / ổ cắm đôi
Ổ cắm đơn và đôi là dòng ổ cắm phổ biến nhất. Phía sau đế cắm thường chỉ có 2 cọc L và N (hoặc có thêm cọc E nếu là chuẩn 3 chấu). Bạn chỉ cần đấu song song dây Nóng vào L và dây Nguội vào N giữa các ổ cắm với nhau.
Cách nối dây điện vào ổ cắm kèm công tắc
Loại thiết bị này kết hợp giữa việc cấp nguồn cho ổ cắm và điều khiển thiết bị phụ (như đèn chiếu sáng).
- Dây nóng nguồn (L): Cắm vào cực chung của công tắc, sau đó đấu nối một cầu nhảy sang cọc L của ổ cắm.
- Dây nguội nguồn (N): Đấu thẳng vào cọc N của ổ cắm.
- Dây tải thiết bị (Đèn): Một đầu nối vào cọc ra còn lại của công tắc, đầu còn lại nối chung vào đường dây nguội N.

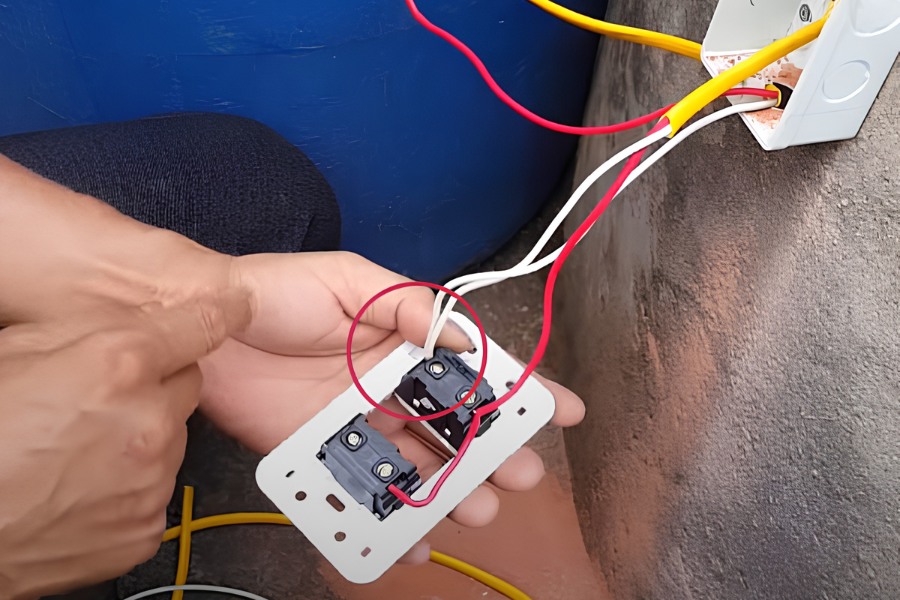

Tiêu chuẩn vật tư điện an toàn
Các thiết bị tiêu thụ công suất nhẹ như quạt, TV hay sạc điện thoại, bạn nên dùng dây đồng có tiết diện tối thiểu từ 1.5 mm² đến 2.5 mm², còn đối với các thiết bị công suất cao như bếp từ, bình nóng lạnh hay điều hòa thì cần chọn dây từ 4.0 mm² đến 6.0 mm².
Đồng thời, hãy ưu tiên sử dụng các loại ổ cắm và dây điện đạt tiêu chuẩn ISO/IEC từ những thương hiệu uy tín như Panasonic, Schneider, Sino, Cadivi hay Taesung để đảm bảo an toàn tuyệt đối và kéo dài tuổi thọ cho toàn bộ hệ thống.
Thực hiện cách nối dây điện vào ổ cắm đúng kỹ thuật là kỹ năng cơ bản nhưng quan trọng đối với mọi gia đình. Chỉ cần tuân thủ các nguyên tắc: Ngắt điện – Tuốt dây chuẩn độ dài – Siết chặt cọc nối L/N – Kiểm tra bằng bút thử điện, bạn đã có thể hoàn thành công việc một cách an toàn và chuyên nghiệp.
