Cách nối dây điện 7 lõi đúng, chống nước và chịu lực tốt. Cùng Thợ Việt, đơn vị 15 năm sửa điện tìm hiểu cách nối dây điện 7 lõi an toàn, bền bỉ và đúng kỹ thuật điện hiện hành.

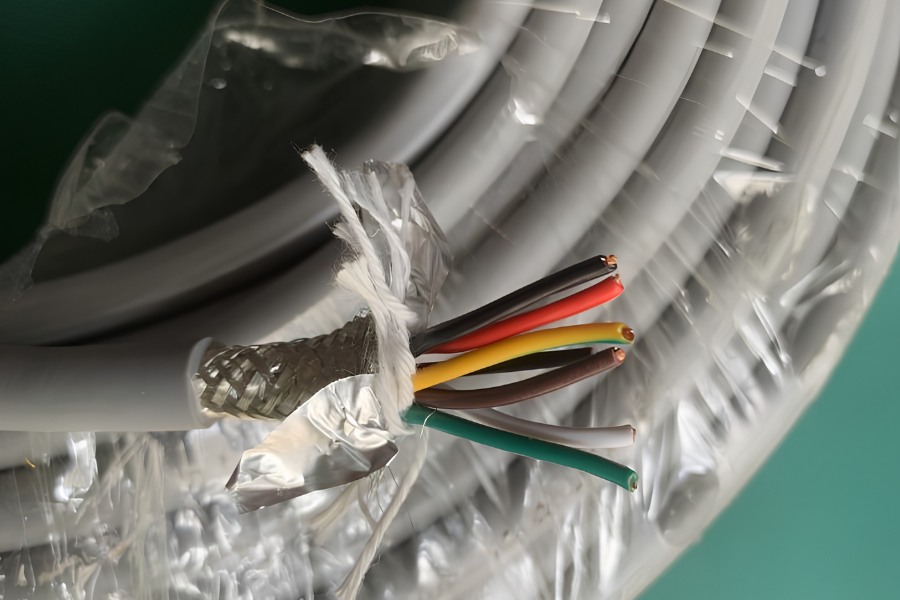

Dây điện 7 lõi là gì và ứng dụng thực tế

Dây điện 7 lõi là loại cáp điện bên trong vỏ bảo vệ chung chứa 7 đường dây dẫn độc lập, mỗi đường dây đều có lớp vỏ cách điện phân biệt bằng các màu sắc khác nhau. Các sợi đồng bên trong ruột có thể là đồng đơn cứng hoặc đồng nhiều sợi xoắn mềm tùy thuộc vào ứng dụng.

Các ứng dụng phổ biến của dây điện 7 lõi:

Hệ thống điện xe ô tô & Rơ-moóc (Trailer 7-pin): Dùng để truyền dẫn tín hiệu đèn xi-nhan, đèn phanh, đèn đơ-mê, nguồn sạc và phanh điện từ xe kéo sang rơ-moóc.
Cáp điều khiển tín hiệu công nghiệp: Kết nối giữa tủ điện trung tâm với các cảm biến, biến tần, động cơ bước hoặc thiết bị tự động hóa.
Hệ thống giàn xưởng & Thang máy: Truyền tải đồng thời nhiều luồng lệnh điều khiển trong không gian hẹp.

Bảng màu và chức năng dây điện 7 lõi

Trước khi thực hiện nối dây điện 7 lõi, hãy nắm rõ sơ đồ màu sắc để tránh đấu sai cực gây cháy nổ thiết bị. Dưới đây là bảng quy chuẩn màu thông dụng nhất (theo chuẩn SAE J2863 / ISO).

Màu dây	Chức năng quy định	Lưu ý khi đấu nối
Trắng (White)	Dây tiếp đất (Ground / Mass)	Cần nối chắc chắn, chịu tải tổng
Xanh dương (Blue)	Điều khiển phanh điện (Electric Brakes)	Yêu cầu tiết diện dây chịu tải tốt
Xanh lá (Green)	Đèn xi-nhan phải & Đèn phanh phải	Tín hiệu nháy/sáng bên phải
Đỏ (Red)	Đèn xi-nhan trái & Đèn phanh trái	Tín hiệu nháy/sáng bên trái
Nâu (Brown)	Đèn hậu / Đèn kích thước (Running/Tail Lights)	Duy trì ánh sáng nhận diện ban đêm
Đen (Black)	Nguồn phụ 12V (12V Auxiliary Power)	Cung cấp điện cho bình ắc quy phụ/thiết bị
Vàng (Yellow)	Đèn lùi (Reverse Lights) hoặc tín hiệu bổ sung	Kích hoạt khi xe cài số lùi

Lưu ý: Trong các dòng cáp điều khiển công nghiệp, 7 lõi có thể được đánh số từ 1 đến 6 kèm 1 dây nối đất màu vàng-xanh lá. Do đó, trước khi đấu nối, hãy luôn dùng đồng hồ vạn năng (VOM) để đo thông mạch và xác định từng cặp dây.

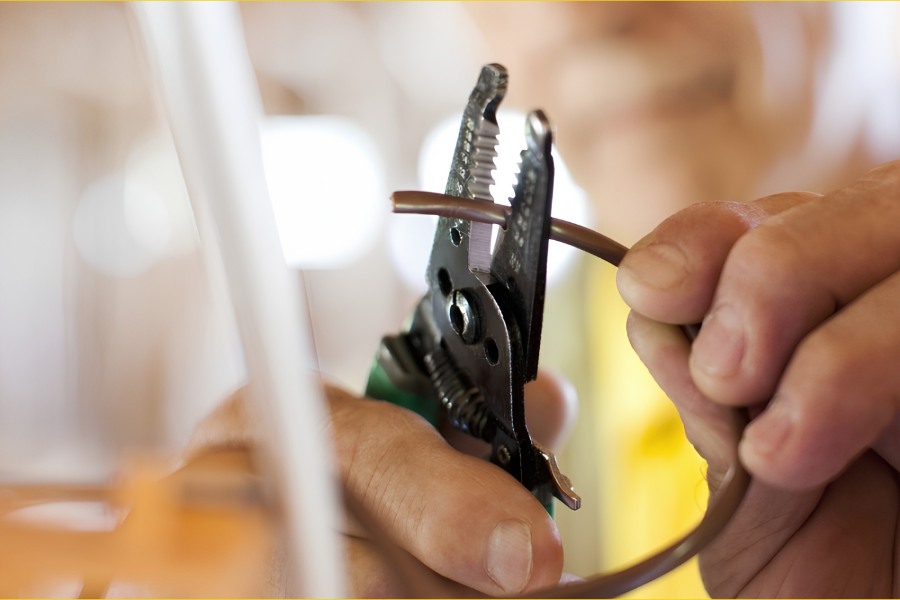

Chuẩn bị dụng cụ nối dây điện 7 lõi

Dụng cụ nối dây điện 7 lõi cần được chuẩn bị đầy đủ và đúng tiêu chuẩn, để mối nối vừa chắc chắn về cơ học vừa an toàn về điện.

Kìm tuốt dây điện: Giúp tuốt vỏ ngoài và vỏ lõi con, không làm đứt sợi đồng bên trong.
Mỏ hàn thiếc & Thiếc hàn: Cố định mối nối, chống oxy hóa lâu dài.
Ống gen co nhiệt: Cả loại kích thước nhỏ cho từng lõi và ống gen co nhiệt lớn cho vỏ ngoài.
Kìm bấm cos & Đầu cos nối thẳng (nếu không hàn thiếc): Giải pháp nối nhanh chuyên nghiệp.
Băng keo điện / Băng keo cao su non: Dùng cách điện và chống ẩm.
Đồng hồ vạn năng: Đánh giá an toàn và kiểm tra thông mạch sau khi hoàn thành.

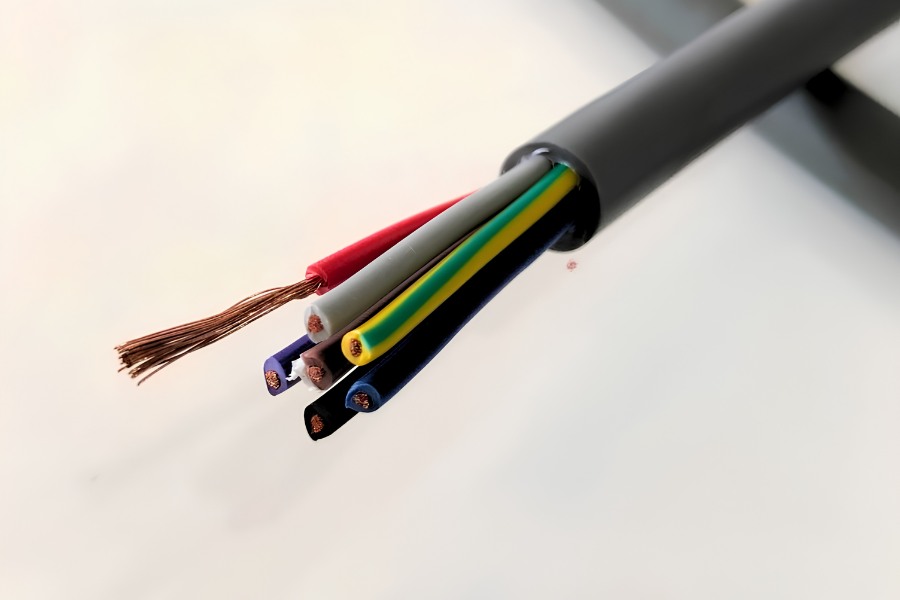

Hướng dẫn chi tiết cách nối dây điện 7 lõi đúng kỹ thuật

Dưới đây là quy trình 6 bước thực hiện nối dây 7 lõi theo phương pháp nối so le (staggered splice). Phương pháp này giúp mối nối không bị phồng to tại một điểm và hạn chế tối đa nguy cơ chập mạch giữa các lõi.

Ngắt nguồn điện và đo kiểm an toàn

Trước khi chạm vào dây điện, hãy chắc rằng hệ thống đã được ngắt nguồn cung cấp (rút phích cắm, tắt aptomat hoặc tháo cọc âm ắc quy ô tô). Sử dụng bút thử điện hoặc đồng hồ vạn năng để xác nhận không còn dòng điện chạy qua.

Tuốt vỏ bọc ngoài và cắt lệch vị trí (Nối so le)

Tuốt lớp vỏ nhựa bảo vệ bên ngoài của cả 2 đầu dây điện khoảng 8 – 10 cm.

Thay vì cắt 7 lõi dây con bằng nhau, hãy cắt ngắn từng cặp dây đối ứng sao cho các điểm nối của 7 lõi nằm lệch nhau theo chuỗi nối tiếp dọc theo chiều dài đoạn dây. Việc này giúp vị trí nối không bị tích tụ độ dày quá lớn.

Lồng ống gen co nhiệt vào từng lõi dây

Luồn một đoạn ống gen co nhiệt nhỏ (dài khoảng 3 – 4 cm) vào từng lõi dây con, đồng thời luồn một ống gen co nhiệt lớn (đường kính đủ ôm trọn vỏ ngoài) vào thân dây chính.

Lưu ý: Đẩy ống gen co nhiệt ra xa khu vực hàn/xoắn để tránh nhiệt độ tỏa ra làm co ống gen sớm.

Thực hiện đấu nối từng lõi dây tương ứng

Tuốt lớp vỏ cách điện của từng lõi con khoảng 1.5 – 2 cm. Tiếp theo, áp dụng phương pháp xoắn đan sợi bằng cách tách xòe các sợi đồng nhỏ của hai đầu dây, đan xen kẽ vào nhau rồi vặn xoắn chặt theo hai chiều ngược nhau. Hoặc sử dụng phương pháp dùng cos nối bằng cách đưa hai đầu dây vào ống cos nối thẳng và dùng kìm bấm cos ép thật chặt.

Hàn thiếc gia cố và bọc cách điện từng lõi

Dùng mỏ hàn chấm thiếc nóng chảy phủ đều lên mối xoắn đồng, thiếc hàn sẽ cố định các sợi đồng, ngăn ngừa oxy hóa và gãy gập. Kéo ống gen co nhiệt nhỏ đè lên vị trí vừa hàn, dùng quẹt lửa hoặc máy khò nhiệt để gen co lại ôm sát mối nối. Thực hiện lần lượt cho 7 lõi dây.

Bọc bảo vệ tổng thể và kiểm tra thông mạch

Kéo ống gen co nhiệt lớn (hoặc quấn băng keo cao su non chống nước) bao phủ khu vực nối 7 lõi, đảm bảo chùm dây kín.

Bật đồng hồ đo vạn năng ở chế độ đo thông mạch (𝛀) để kiểm tra độ thông mạch và không có hiện tượng rò điện/chập mạch sang các lõi lân cận.

Thực hiện cách nối dây điện 7 lõi đúng tiêu chuẩn đòi hỏi sự khéo léo và cần tuân thủ nghiêm ngặt các quy tắc an toàn điện. Bằng cách áp dụng phương pháp cắt so le, hàn gia cố và bọc gen co nhiệt chống nước, mối nối dây điện 7 lõi sẽ chắc chắn, thẩm mỹ và hoạt động ổn định.
