Tủ điện 3 pha là trung tâm phân phối và bảo vệ toàn bộ hệ thống điện trong nhà máy và xưởng sản xuất, đấu sai sơ đồ tiềm ẩn nguy cơ cháy nổ và gây hỏng hàng loạt thiết bị điện phía sau. Nắm vững cách đấu tủ điện 3 pha đúng kỹ thuật giúp hệ thống vận hành ổn định, phân phối điện đều và bảo vệ hiệu quả toàn bộ thiết bị trong quá trình sản xuất. Thợ Việt hướng dẫn chi tiết cách đấu tủ điện 3 pha đúng kỹ thuật, an toàn và dễ thực hiện ngay trong bài viết dưới đây.
Đấu tủ điện 3 pha

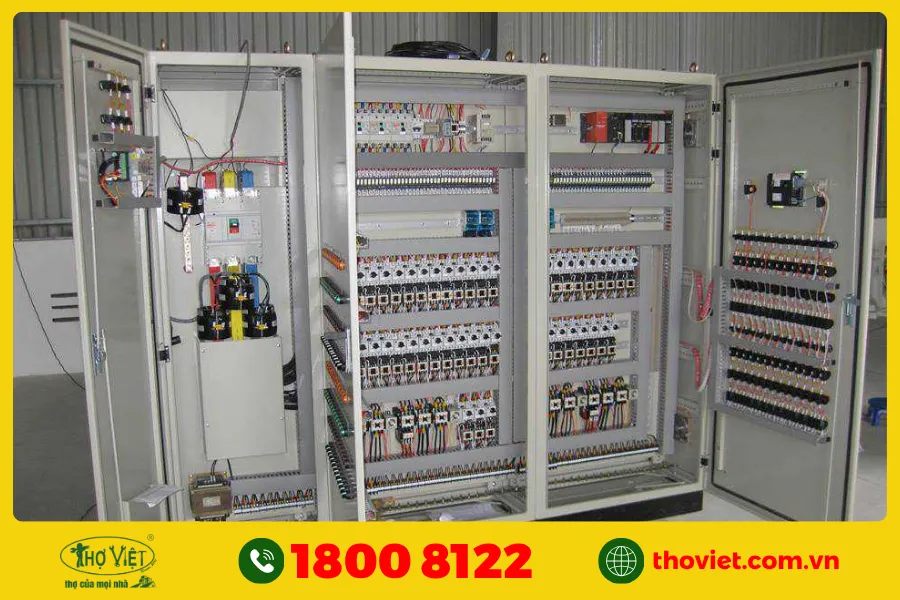

Tủ điện 3 pha công nghiệp là gì?
Tủ điện 3 pha là thiết bị trung tâm trong hệ thống điện công nghiệp, đảm nhiệm đồng thời ba chức năng phân phối điện năng, điều khiển vận hành và bảo vệ toàn bộ thiết bị công suất lớn hoạt động trên hệ thống điện 3 pha.
Nhờ tích hợp đầy đủ các thiết bị bảo vệ như aptomat, relay nhiệt và khởi động từ trong một vỏ tủ khép kín, tủ điện 3 pha giúp quản lý tập trung toàn bộ hệ thống điện động lực, giảm thiểu rủi ro sự cố và dễ dàng vận hành bảo trì trong thực tế sản xuất.

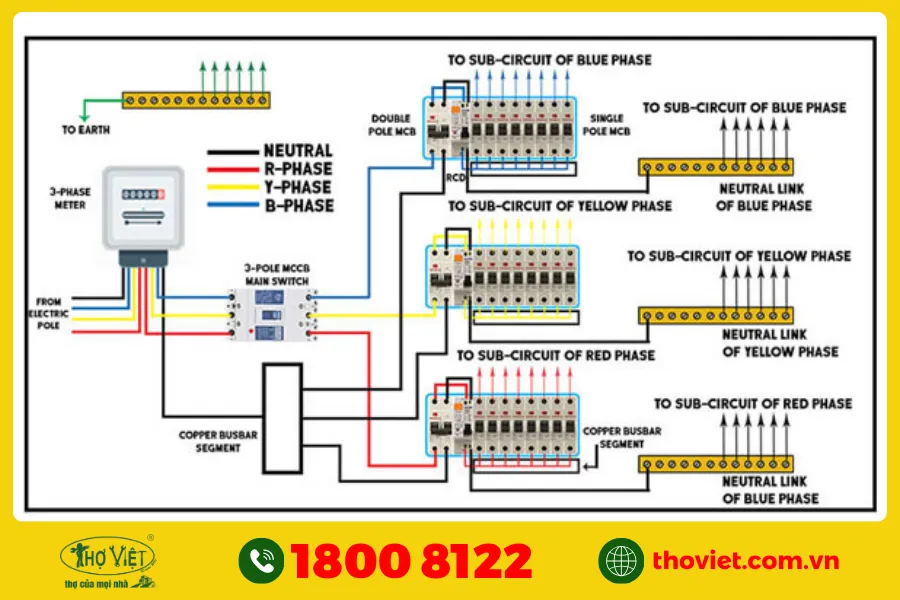

Cấu tạo tủ điện 3 pha
- Vỏ tủ điện: Làm từ thép sơn tĩnh điện chống gỉ hoặc inox chịu môi trường khắc nghiệt, bảo vệ toàn bộ thiết bị bên trong khỏi bụi bẩn, độ ẩm và tác động cơ học từ môi trường sản xuất.
- Aptomat tổng (MCCB): Thiết bị bảo vệ chính đặt đầu nguồn vào tủ điện, tự động ngắt toàn bộ hệ thống khi xảy ra sự cố quá tải hoặc ngắn mạch nghiêm trọng trong mạch điện động lực.
- Aptomat nhánh (MCB): Bảo vệ từng nhánh tải riêng biệt phía sau tủ điện, cho phép cách ly từng khu vực khi sự cố xảy ra mà không ảnh hưởng đến các nhánh tải còn lại đang hoạt động.
- Thanh cái đồng 3 pha: Thanh dẫn điện bằng đồng chạy dọc bên trong tủ, phân phối điện năng từ aptomat tổng đến toàn bộ các thiết bị và aptomat nhánh bên trong tủ điện.
- Khởi động từ (Contactor): Đóng ngắt mạch điện động lực điều khiển động cơ và thiết bị công suất lớn, hoạt động kết hợp với relay nhiệt để bảo vệ toàn diện cho động cơ trong quá trình vận hành.
- Relay nhiệt: Giám sát dòng điện liên tục qua động cơ, tự động ngắt mạch điều khiển khi dòng vượt ngưỡng cài đặt để bảo vệ động cơ khỏi hư hỏng do quá tải kéo dài.
- Thanh N và thanh PE: Thanh trung tính N tập trung toàn bộ dây trung tính từ các nhánh tải, thanh tiếp đất PE nối toàn bộ vỏ thiết bị và tủ điện về hệ thống tiếp đất chung của công trình.
- Đèn báo và đồng hồ đo lường: Hiển thị trực quan trạng thái vận hành của từng pha, điện áp, dòng điện và tần số giúp người vận hành theo dõi và phát hiện sự cố nhanh chóng từ mặt trước tủ điện.

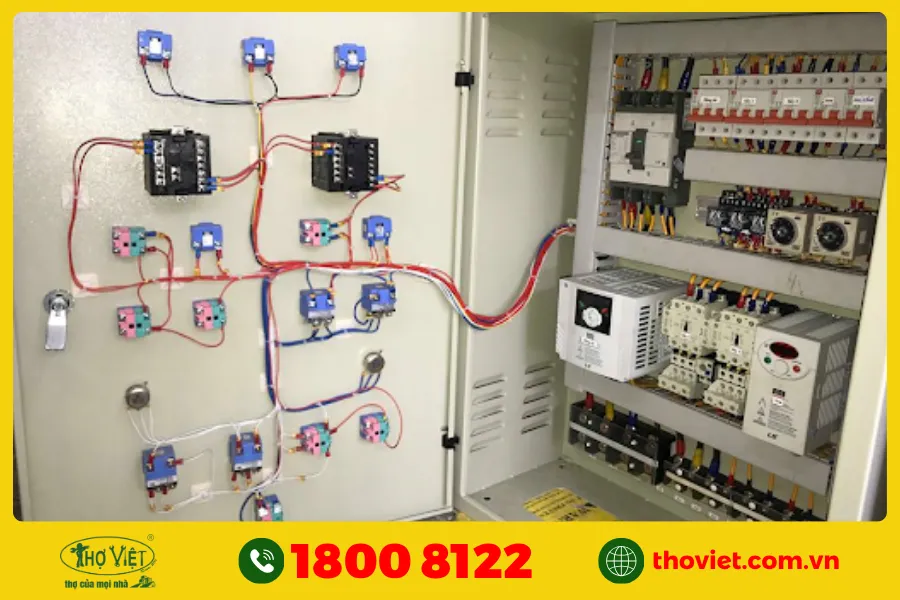

Tủ điện 3 pha sử dụng trong trường hợp nào?
Tủ điện 3 pha được sử dụng trong các công trình có hệ thống điện động lực phức tạp, yêu cầu phân phối điện năng ổn định và bảo vệ đồng thời nhiều thiết bị công suất lớn hoạt động liên tục. Dưới đây là những trường hợp phổ biến nhất cần lắp đặt tủ điện 3 pha trong thực tế xây dựng và sản xuất hiện nay.
Nhà máy và xưởng sản xuất
Nhà máy và xưởng sản xuất có nhiều động cơ, máy móc công suất lớn vận hành đồng thời cần tủ điện 3 pha để phân phối điện năng ổn định và bảo vệ từng thiết bị riêng biệt. Tủ điện 3 pha giúp quản lý tập trung toàn bộ hệ thống điện động lực, dễ dàng cách ly từng khu vực khi xảy ra sự cố mà không làm gián đoạn toàn bộ dây chuyền sản xuất.
Vì vậy, lắp đặt tủ điện 3 pha đúng kỹ thuật là yêu cầu bắt buộc trong mọi công trình nhà máy và xưởng sản xuất theo tiêu chuẩn an toàn điện hiện hành.
Tòa nhà thương mại và văn phòng
Tòa nhà thương mại và văn phòng có hệ thống điện phức tạp gồm thang máy, điều hòa trung tâm và hệ thống chiếu sáng công suất lớn cần tủ điện 3 pha để phân phối và bảo vệ hiệu quả.
Tủ điện 3 pha cho phép phân chia hệ thống điện thành nhiều nhánh độc lập theo từng tầng hoặc khu vực, giúp quản lý và kiểm soát điện năng tiêu thụ chính xác hơn. Ngoài ra, tích hợp đồng hồ đo lường trong tủ điện giúp theo dõi điện năng tiêu thụ từng khu vực, hỗ trợ tối ưu hóa chi phí điện năng vận hành hàng tháng.
Hệ thống bơm nước và xử lý nước
Trạm bơm nước và hệ thống xử lý nước thải có nhiều động cơ bơm công suất lớn vận hành liên tục 24 giờ cần tủ điện 3 pha để đảm bảo cấp điện ổn định và bảo vệ động cơ khỏi quá tải.
Tủ điện 3 pha tích hợp relay bảo vệ mất pha và bảo vệ điện áp giúp tự động dừng bơm khi hệ thống điện có sự cố, tránh hỏng động cơ bơm gây gián đoạn cấp nước. Thêm vào đó, tủ điện còn tích hợp mạch điều khiển tự động theo mực nước, giúp hệ thống bơm vận hành hoàn toàn tự động mà không cần người trực vận hành.
Hệ thống điện năng lượng mặt trời
Hệ thống điện năng lượng mặt trời công suất lớn cần tủ điện 3 pha để tập trung và phân phối điện năng từ nhiều dãy tấm pin mặt trời, đảm bảo vận hành an toàn và hiệu quả toàn bộ hệ thống.
Tủ điện 3 pha cho hệ thống năng lượng mặt trời thường tích hợp thêm thiết bị chống sét lan truyền và aptomat chống dòng rò để bảo vệ toàn bộ hệ thống inverter và tấm pin. Vì vậy, thiết kế và lắp đặt tủ điện 3 pha đúng kỹ thuật là yếu tố quyết định hiệu suất và tuổi thọ của toàn bộ hệ thống điện năng lượng mặt trời.
Khu dân cư và chung cư cao tầng
Khu dân cư và chung cư cao tầng có hàng trăm hộ dân sử dụng điện đồng thời cần tủ điện 3 pha tổng để phân phối điện năng đều và ổn định đến từng tủ điện tầng và từng hộ dân. Tủ điện 3 pha tổng tích hợp đồng hồ đo lường và thiết bị bảo vệ đầy đủ giúp ban quản lý theo dõi và kiểm soát điện năng tiêu thụ toàn bộ tòa nhà một cách chính xác.
Ngoài ra, thiết kế tủ điện 3 pha dự phòng song song giúp đảm bảo cung cấp điện liên tục cho các hệ thống quan trọng như thang máy và hệ thống phòng cháy chữa cháy.
Sơ đồ tủ điện 3 pha
Sơ đồ tủ điện 3 pha mô tả toàn bộ kết nối giữa các thiết bị bên trong tủ, từ aptomat tổng đầu vào qua thanh cái đồng phân phối đến từng aptomat nhánh và thiết bị bảo vệ động lực phía sau.
Mỗi nhánh tải trong sơ đồ được bảo vệ độc lập bởi aptomat nhánh riêng, đảm bảo sự cố một nhánh không ảnh hưởng đến toàn bộ hệ thống điện đang vận hành. Vì vậy, đọc và hiểu đúng sơ đồ tủ điện 3 pha trước khi thi công là bước bắt buộc để đảm bảo đấu nối chính xác và an toàn cho toàn bộ hệ thống.
Sơ đồ đấu nối tổng quan
| Thành phần | Kết nối |
| Nguồn điện 3 pha đầu vào | Đấu vào 3 cực L1, L2, L3 của aptomat tổng MCCB |
| Dây trung tính N đầu vào | Đấu thẳng vào thanh N chung trong tủ điện |
| Dây tiếp đất PE | Đấu vào thanh PE chung và nối ra vỏ tủ điện |
| Đầu ra aptomat tổng | Đấu vào thanh cái đồng 3 pha phân phối bên trong tủ |
| Thanh cái đồng 3 pha | Phân phối điện đến đầu vào từng aptomat nhánh MCB |
| Đầu ra aptomat nhánh | Đấu đến từng tải hoặc khởi động từ tương ứng |
| Khởi động từ | Đấu nối tiếp với relay nhiệt trước khi ra đến động cơ |
| Relay nhiệt | Đấu nối tiếp sau khởi động từ và trước đầu dây vào động cơ |
Sơ đồ mạch điều khiển
| Thành phần | Kết nối |
| Nguồn điều khiển | Lấy từ 1 pha qua aptomat điều khiển riêng biệt |
| Nút nhấn ON | Đấu nối tiếp trong mạch cuộn hút khởi động từ |
| Nút nhấn OFF | Đấu nối tiếp trước nút nhấn ON trong mạch điều khiển |
| Tiếp điểm phụ tự duy trì | Đấu song song với nút nhấn ON để duy trì trạng thái đóng |
| Tiếp điểm relay nhiệt | Đấu nối tiếp trong mạch điều khiển để bảo vệ quá tải |
| Đèn báo trạng thái | Đấu song song với cuộn hút khởi động từ tương ứng |
Sơ đồ hệ thống tiếp đất và trung tính
| Thành phần | Kết nối |
| Thanh N trung tính | Nhận dây trung tính đầu vào và phân phối đến từng nhánh tải |
| Thanh PE tiếp đất | Nhận dây tiếp đất đầu vào và nối đến vỏ tủ, vỏ thiết bị |
| Vỏ tủ điện | Nối bắt buộc về thanh PE để đảm bảo an toàn chống rò điện |
| Vỏ động cơ và thiết bị | Nối về thanh PE qua dây tiếp đất riêng biệt từng thiết bị |

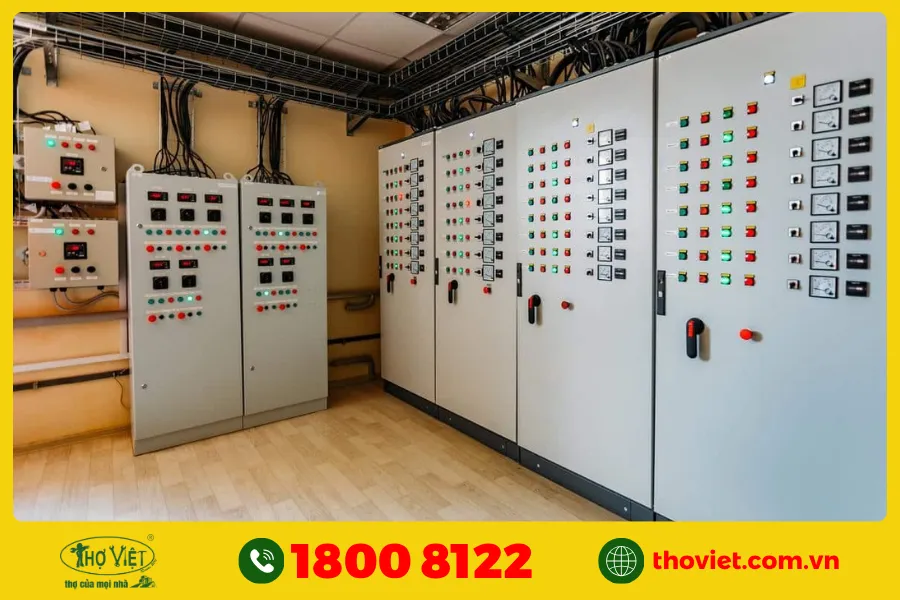

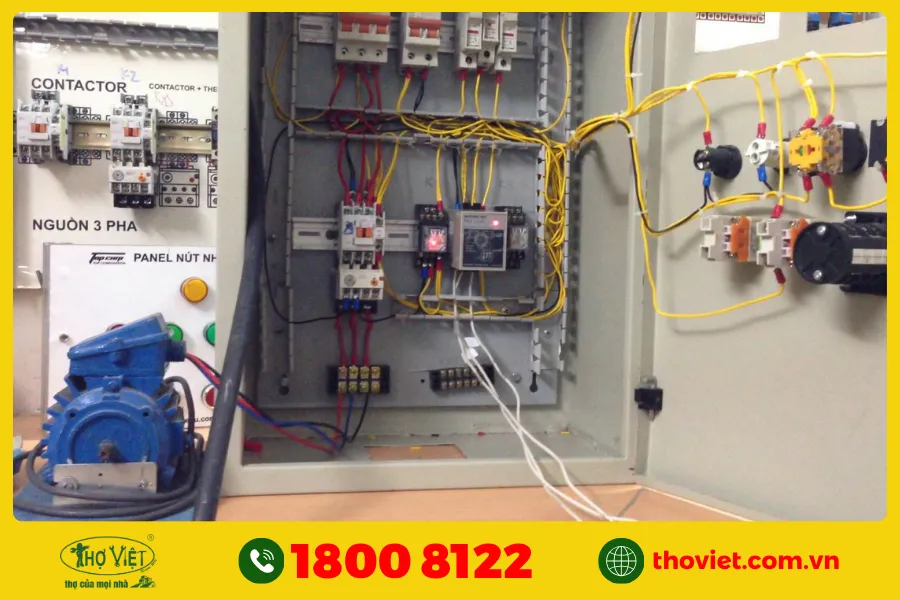

Cách đấu tủ điện 3 pha
Bước 1: Ngắt điện và chuẩn bị
Ngắt toàn bộ nguồn điện 3 pha tại aptomat tổng đầu nguồn, dùng bút thử điện kiểm tra lại cả 3 pha để đảm bảo không còn điện trước khi tiến hành lắp đặt thiết bị vào tủ.
Bước 2: Lắp thiết bị lên thanh ray DIN
Lắp lần lượt aptomat tổng, aptomat nhánh, khởi động từ và relay nhiệt lên thanh ray DIN theo đúng sơ đồ bố trí thiết bị đã thiết kế trước, đảm bảo khoảng cách giữa các thiết bị đủ thoáng để tản nhiệt.
Bước 3: Lắp thanh cái đồng 3 pha
Lắp thanh cái đồng L1, L2, L3 dọc theo chiều dài tủ điện, đảm bảo thanh cái được cố định chắc chắn trên đế cách điện và khoảng cách giữa các thanh cái đủ an toàn theo tiêu chuẩn kỹ thuật.
Bước 4: Đấu nguồn điện 3 pha vào aptomat tổng
Đấu 3 dây pha L1, L2, L3 từ nguồn điện đầu vào vào 3 cực phía trên của aptomat tổng MCCB, đồng thời đấu dây trung tính N vào thanh N chung và dây tiếp đất PE vào thanh PE chung trong tủ.
Bước 5: Đấu đầu ra aptomat tổng vào thanh cái đồng
Đấu 3 dây từ 3 cực phía dưới của aptomat tổng vào 3 thanh cái đồng L1, L2, L3 tương ứng, siết chặt toàn bộ bu lông đầu dây đảm bảo tiếp xúc điện chắc chắn và không phát nhiệt.
Bước 6: Đấu thanh cái đồng vào từng aptomat nhánh
Đấu dây từ thanh cái đồng L1, L2, L3 vào cực trên của từng aptomat nhánh MCB tương ứng, đảm bảo mỗi aptomat nhánh nhận đúng pha theo sơ đồ phân phối tải đã thiết kế.
Bước 7: Đấu mạch động lực từ aptomat nhánh đến khởi động từ
Đấu 3 dây từ cực dưới của aptomat nhánh vào 3 cực đầu vào L1, L2, L3 của khởi động từ tương ứng, sau đó đấu tiếp từ 3 cực đầu ra T1, T2, T3 của khởi động từ qua relay nhiệt đến động cơ.
Bước 8: Đấu mạch điều khiển
Lấy nguồn điều khiển từ 1 pha qua aptomat điều khiển riêng, đấu lần lượt qua nút nhấn OFF, tiếp điểm relay nhiệt, nút nhấn ON và tiếp điểm phụ tự duy trì vào cuộn hút khởi động từ theo đúng sơ đồ điều khiển.
Bước 9: Đấu đèn báo và đồng hồ đo lường
Đấu đèn báo trạng thái song song với cuộn hút từng khởi động từ, đấu đồng hồ đo điện áp và ampe kế vào đúng vị trí trong sơ đồ đo lường để hiển thị thông số vận hành trên mặt tủ.
Bước 10: Đấu tiếp đất toàn bộ thiết bị và vỏ tủ
Nối dây tiếp đất PE từ vỏ tủ điện, vỏ từng thiết bị kim loại bên trong và toàn bộ động cơ phía sau về thanh PE chung, đảm bảo không bỏ sót bất kỳ điểm tiếp đất nào trong toàn bộ hệ thống.
Bước 11: Kiểm tra lại toàn bộ đấu nối
Đối chiếu lại từng đầu dây với sơ đồ kỹ thuật, siết chặt toàn bộ vít và bu lông đầu dây, dùng đồng hồ vạn năng kiểm tra thông mạch và cách điện trước khi cấp điện vận hành thử.
Bước 12: Cấp điện và kiểm tra hoạt động
Cấp điện tại aptomat tổng, kiểm tra điện áp 3 pha tại thanh cái đồng, thử từng nhánh tải riêng lẻ và xác nhận toàn bộ mạch điều khiển hoạt động đúng theo sơ đồ kỹ thuật trước khi đưa vào vận hành thực tế.
Lưu ý khi đấu tủ điện 3 pha
- Ngắt điện hoàn toàn trước khi đấu nối: Tuyệt đối không thao tác khi mạch điện vẫn còn nguồn, điện áp 3 pha công nghiệp có thể gây điện giật chết người tức thì.
- Đọc kỹ sơ đồ kỹ thuật trước khi thi công: Đấu sai bất kỳ điểm nào trong tủ điện có thể gây hỏng hàng loạt thiết bị phía sau, cần đối chiếu sơ đồ liên tục trong suốt quá trình thi công.
- Chọn đúng tiết diện dây dẫn theo dòng tải: Dây dẫn quá nhỏ phát nhiệt cục bộ bên trong tủ, tiềm ẩn nguy cơ cháy nổ âm thầm rất khó phát hiện từ bên ngoài.
- Đấu đúng thứ tự pha L1, L2, L3: Sai thứ tự pha khiến động cơ quay ngược chiều, gây hỏng thiết bị cơ khí phía sau ngay từ lần khởi động đầu tiên.
- Không bỏ qua tiếp đất vỏ tủ và thiết bị: Toàn bộ vỏ kim loại bên trong bắt buộc nối về thanh PE chung, bỏ qua tiếp đất tiềm ẩn nguy cơ điện giật nghiêm trọng khi rò điện.
- Tách biệt hoàn toàn mạch điều khiển và mạch động lực: Mạch điều khiển phải lấy nguồn qua aptomat riêng, đấu chung với mạch động lực gây nhiễu tín hiệu và hỏng thiết bị điều khiển.
- Cài đặt relay nhiệt đúng dòng bảo vệ: Chỉnh quá cao không bảo vệ được động cơ khi quá tải, chỉnh quá thấp khiến relay tác động nhầm và dừng động cơ liên tục trong sản xuất.
Trên đây, là toàn bộ thông tin về sơ đồ và cách đấu điện 3 pha đúng kỹ thuật. Tuy nhiên, nếu quý anh/chị cần tìm thợ điện hãy liên hệ ngay Thợ Việt qua số Hotline: 1800 8122 (miễn phí) để được tư vấn.
