Hướng dẫn cách đấu nối PLC Mitsubishi đúng cách

Cách đấu nối PLC Mitsubishi đúng sơ đồ kỹ thuật giúp hệ thống tự động hóa vận hành ổn định, hạn chế lỗi tín hiệu và bảo vệ CPU khỏi xung điện áp nguy hiểm. PLC Mitsubishi là dòng bộ điều khiển lập trình đến từ Nhật Bản với các series phổ biến như FX3U, FX5U, Q Series được ứng dụng rộng rãi trong dây chuyền sản xuất công nghiệp. Thợ Việt hướng dẫn chi tiết cách đấu nguồn cấp, đấu ngõ vào input và ngõ ra output theo đúng chuẩn kỹ thuật từ nhà sản xuất Mitsubishi Electric.

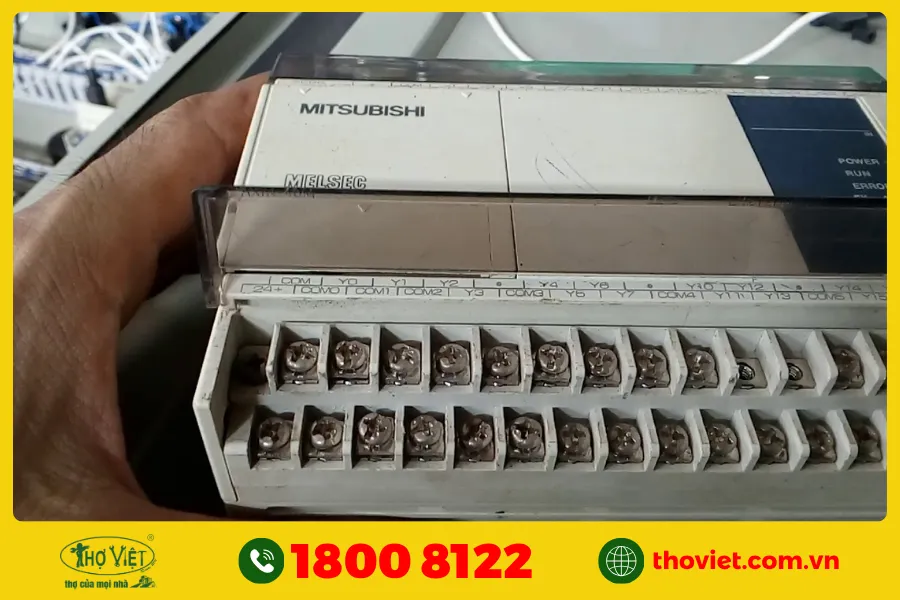

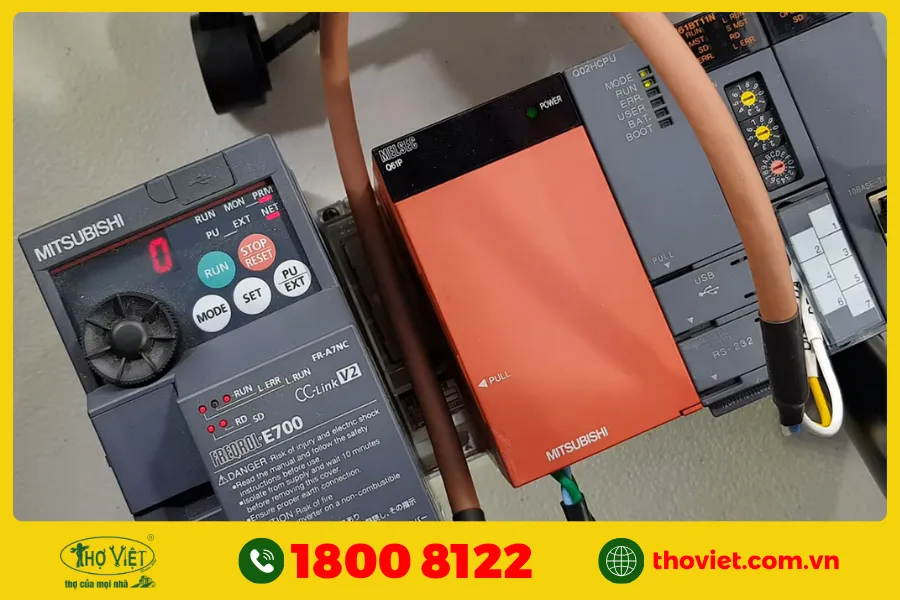

PLC Mitsubishi là gì?

PLC Mitsubishi là bộ điều khiển logic khả trình do Mitsubishi Electric tập đoàn công nghệ hàng đầu Nhật Bản sản xuất từ năm 1980 đến nay. Thiết bị hoạt động theo nguyên lý quét chu trình, đọc tín hiệu đầu vào và xuất lệnh điều khiển đầu ra dựa trên chương trình logic được lập trình sẵn.

Với độ bền MTBF trên 200.000 giờ và thời gian xử lý lệnh chỉ 0.065μs, PLC Mitsubishi chiếm thị phần lớn trong ngành tự động hóa tại Việt Nam và khu vực châu Á.

Cách đấu nối PLC Mitsubishi

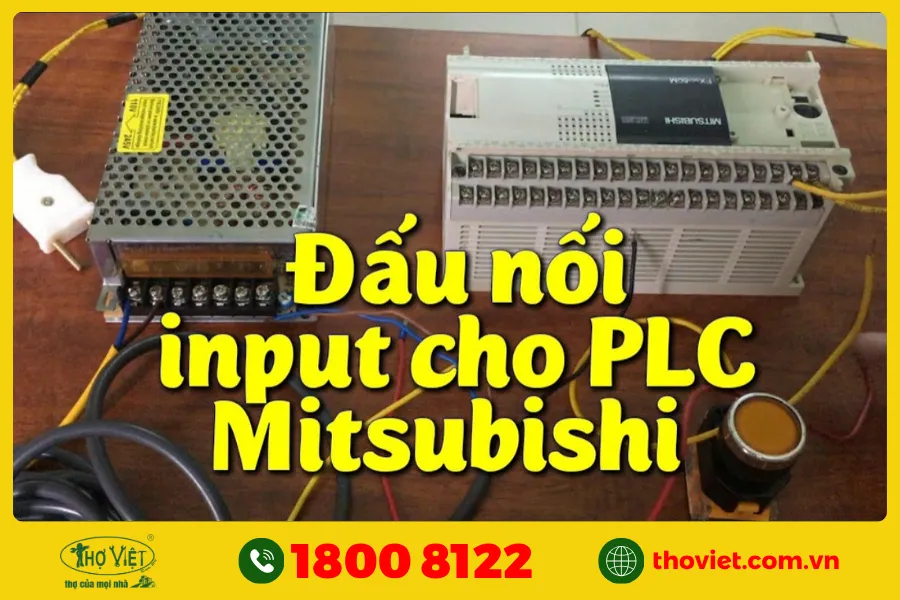

Đầu vào Replay

Ngõ vào Relay của PLC Mitsubishi nhận tín hiệu từ các thiết bị như công tắc, nút nhấn, cảm biến tiệm cận và công tắc hành trình. Kiểu đấu nối này có hai cấu hình Sink và Source tùy theo cực tính dòng điện chảy vào chân COM. Các bước đấu nối chuẩn gồm:

Bước 1: Xác định kiểu Sink hoặc Source

Kiểm tra nhãn trên PLC và tài liệu kỹ thuật để biết module input đang ở chế độ Sink hay Source, từ đó chọn cách đấu dây phù hợp.

Bước 2: Đấu nguồn 24V DC

Nối cực dương nguồn 24V vào chân S/S nếu dùng kiểu Sink, hoặc nối cực âm vào chân S/S nếu dùng kiểu Source theo cấu hình chọn.

Bước 3: Đấu tiếp điểm ngõ vào

Nối một đầu tiếp điểm công tắc hoặc cảm biến vào chân X0, X1, X2, đầu còn lại nối về nguồn 0V hoặc 24V tùy kiểu Sink hay Source.

Bước 4: Đấu cảm biến 3 dây

Dây nâu cấp 24V, dây xanh dương cấp 0V, dây đen tín hiệu nối vào chân X tương ứng, cảm biến NPN dùng Sink và PNP dùng Source.

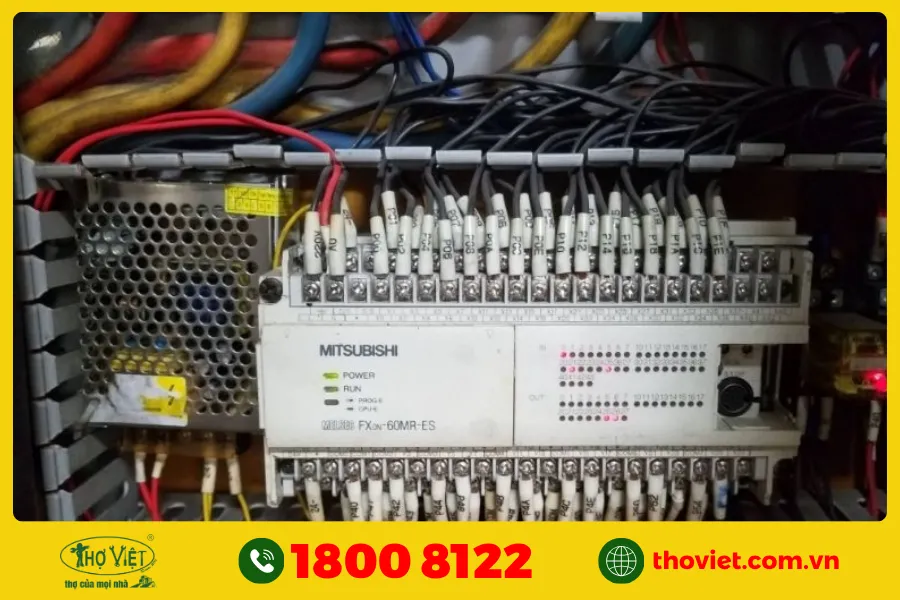

Đầu ra Transistor

Ngõ ra Transistor của PLC Mitsubishi chuyên dùng điều khiển các tải DC tốc độ cao như van điện từ, rơ le trung gian và cuộn hút contactor điện tử. Loại này có ưu điểm đóng cắt nhanh dưới 1ms và tuổi thọ cao hơn rơ le cơ khí thông thường. Thao tác đấu nối như sau:

Bước 1: Xác định kiểu Sink hay Source

Transistor NPN là kiểu Sink dòng chảy vào chân Y, Transistor PNP là kiểu Source dòng chảy ra từ chân Y, cần tra cứu model cụ thể.

Bước 2: Cấp nguồn DC cho cụm ngõ ra

Nối nguồn 24V DC vào chân COM0, COM1 theo nhóm ngõ ra, chú ý đúng cực tính dương âm phù hợp với kiểu Sink hoặc Source đang dùng.

Bước 3: Đấu tải vào chân Y

Nối một đầu tải vào chân Y0, Y1, Y2, đầu còn lại nối về 0V với kiểu Sink hoặc nối về 24V với kiểu Source theo sơ đồ chuẩn.

Bước 4: Lắp diode chống dòng ngược

Với tải cuộn cảm như van điện từ hoặc rơ le phải mắc diode 1N4007 song song ngược chiều để bảo vệ transistor khỏi xung áp ngược khi ngắt.

Một số lưu ý khi đấu nối PLC Mitsubishi

Đấu nối PLC Mitsubishi đòi hỏi tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật để bảo vệ CPU và đảm bảo hệ thống vận hành ổn định lâu dài. Một sai sót nhỏ về cực tính hay tải điều khiển có thể phá hỏng module ngõ ra có giá trị hàng chục triệu đồng. Thợ Việt tổng hợp các điểm quan trọng cần đặc biệt lưu ý khi lắp đặt PLC Mitsubishi thực tế.

• Ngắt nguồn trước khi đấu dây: Luôn tắt hoàn toàn nguồn cấp cho PLC và thiết bị ngoại vi trước khi thao tác, tránh chập mạch gây cháy CPU.
• Cấp đúng điện áp nguồn: PLC FX3U dùng nguồn 100-240V AC hoặc 24V DC tùy model, cấp sai điện áp sẽ phá hỏng bộ nguồn bên trong ngay.
• Không vượt quá dòng ngõ ra: Mỗi chân Transistor chịu tối đa 0.5A, chân Relay chịu 2A, vượt ngưỡng sẽ cháy linh kiện bán dẫn không sửa được.
• Lắp diode bảo vệ tải cảm: Tải cuộn hút như van điện từ, rơ le phải mắc diode 1N4007 song song ngược để chống xung áp ngược phá transistor.
• Chọn đúng kiểu Sink hoặc Source: Kiểm tra cảm biến NPN hay PNP trước khi đấu vào ngõ vào, sai kiểu sẽ không nhận tín hiệu dù đấu dây đúng.
• Lắp đặt trong tủ điện kín: PLC phải đặt trong tủ có cấp bảo vệ IP54 trở lên, tránh bụi bẩn, độ ẩm và hóa chất ăn mòn mạch bên trong.

Trên đây, là toàn bộ nội dung cách đấu nối PLC Mitsubishi đúng cách. Tuy nhiên, nếu quý anh/chị đang cần tìm dịch vụ sửa điện hãy liên hệ ngay Thợ Việt qua số Hotline: 1800 8122 (miễn phí) để được tư vấn.
