Điện trở 380V thường dùng trong hệ thống gia nhiệt và tủ điện công nghiệp. Nhiều người chưa nắm rõ cách đấu điện trở 380v, dễ gặp lỗi như đấu sai pha, quá tải hoặc thiết bị hoạt động không ổn định. Bài viết dưới đây, Thợ Việt hướng dẫn cách đấu điện trở 380v theo hướng kỹ thuật, dễ hiểu và dễ áp dụng.

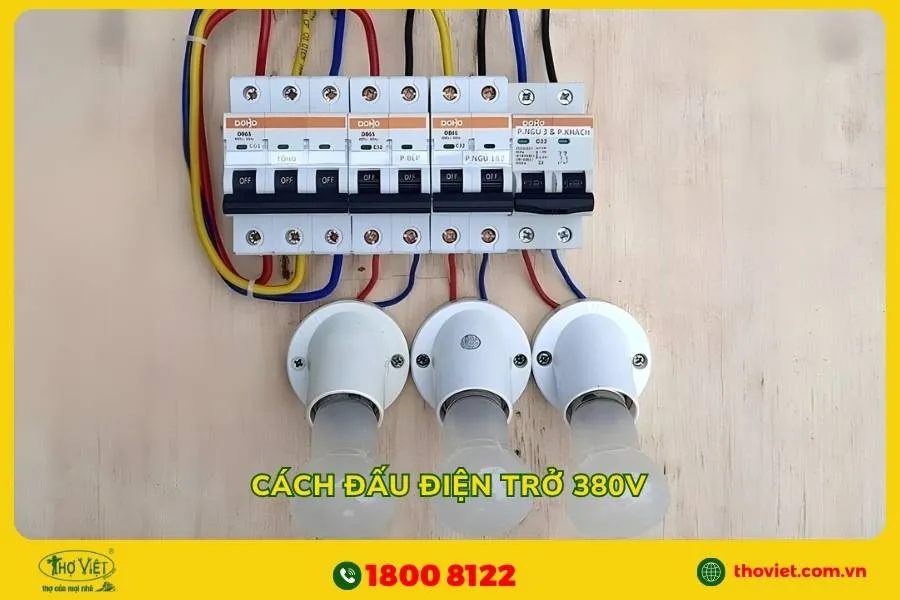

Cách đấu điện trở 380v

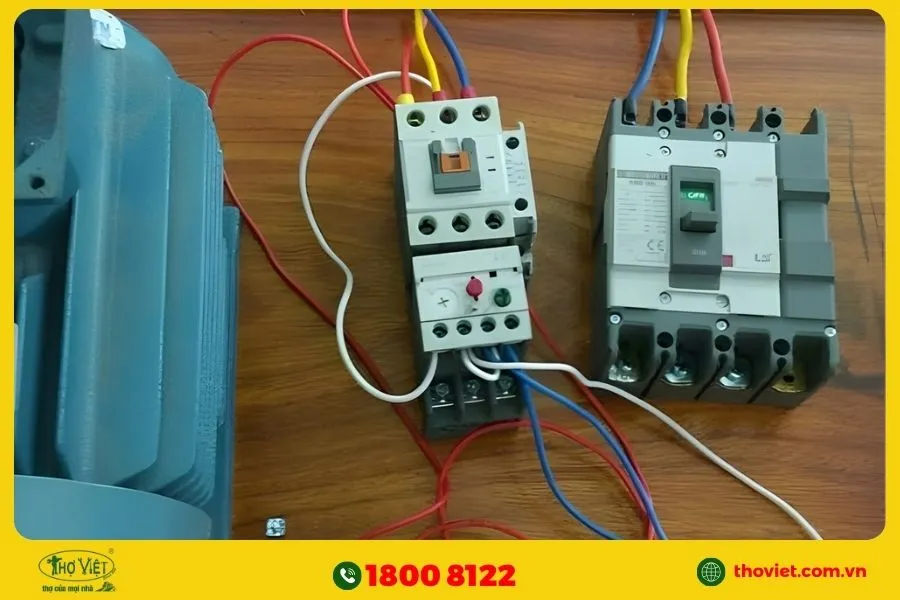

Nguyên lý khi đấu điện trở 380v
Điện trở 380V hoạt động dựa trên nguyên lý chuyển điện năng thành nhiệt năng khi dòng điện đi qua lõi đốt. Nhiệt lượng sinh ra phụ thuộc vào điện áp cấp và giá trị điện trở. Khi đấu trong hệ 3 pha 380V, cách đấu sẽ ảnh hưởng trực tiếp đến điện áp đặt lên từng điện trở và công suất sinh nhiệt.
Trong thực tế, điện trở 380V thường được đấu theo hai dạng chính:
Đấu sao (Y)
Mỗi điện trở nhận điện áp pha (≈ 220V). Dòng điện và công suất trên từng điện trở thấp hơn, phù hợp khi cần gia nhiệt ổn định, hạn chế quá tải.
Đấu tam giác (Δ)
Mỗi điện trở nhận điện áp dây (380V). Công suất sinh nhiệt lớn hơn do điện áp cao hơn, thường dùng khi cần nhiệt nhanh hoặc tải lớn.
Ngoài ra, nguyên lý phân tải giữa các pha cũng rất quan trọng. Tải cần phân đều để tránh lệch pha, giảm nguy cơ quá nhiệt hoặc hỏng thiết bị. Trước khi đấu, cần xác định rõ điện áp định mức của điện trở và chọn đúng kiểu đấu để phù hợp hệ thống.

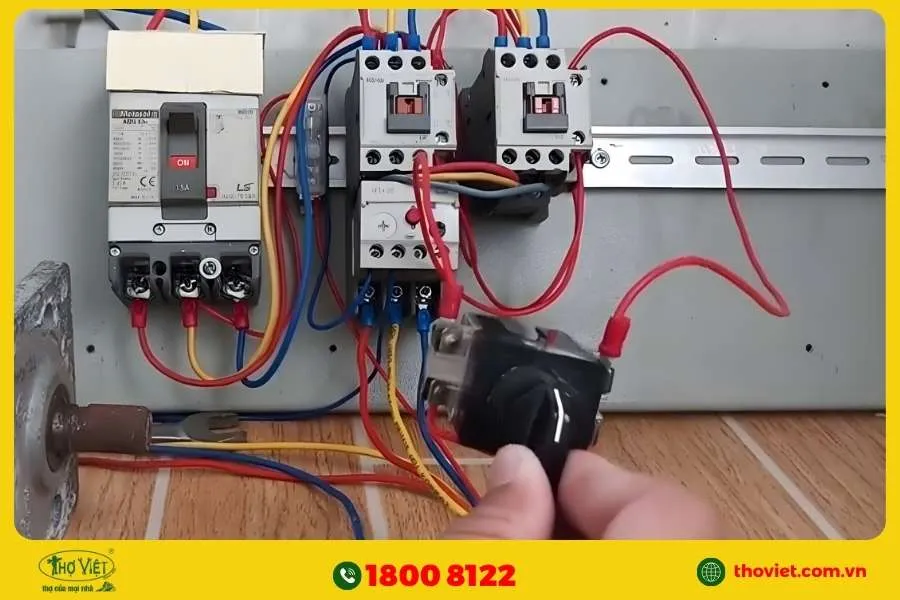

Cách đấu điện trở 380v 3 pha
Đấu điện trở 380V trong hệ 3 pha cần thực hiện theo đúng sơ đồ và nguyên lý để tránh lỗi khi vận hành. Dưới đây là chi tiết các cách đấu điện trở 380V dễ hiểu, dễ áp dụng.
Chuẩn bị dụng cụ đấu điện trở
Trước khi đấu, cắt điện hoàn toàn trước khi thao tác, kiểm tra lại nguồn bằng bút thử điện hoặc đồng hồ đo. Ngoài ra, anh/chị cần chuẩn bị đầy đủ thiết bị và dụng cụ cần thiết để hạn chế sai sót:
- Nguồn điện 3 pha 380V
- Aptomat 3 pha, contactor, relay nhiệt
- Dây điện chịu nhiệt, đầu cos, băng keo cách điện.
- Đồng hồ vạn năng
- Kìm, tua vít và các dụng cụ đấu nối cơ bản.
Đấu điện trở 3 pha kiểu sao (Y)
Mỗi điện trở nối vào một pha L1, L2, L3. Ba đầu còn lại nối chung tạo thành điểm trung tính. Cách đấu này làm điện áp trên mỗi điện trở thấp hơn điện áp dây, phù hợp cho tải nhỏ hoặc hệ thống cần gia nhiệt ổn định. Dòng khởi động nhẹ, ít gây sụt áp khi bắt đầu vận hành.
Đấu điện trở 3 pha kiểu tam giác (Δ)
Ba điện trở nối thành vòng kín:
- Một đầu R1 nối L1, đầu còn lại nối L2
- R2 nối giữa L2 và L3
- R3 nối giữa L3 và L1
Không có điểm trung tính. Mỗi điện trở nhận điện áp 380V nên công suất lớn hơn. Phù hợp cho hệ thống cần gia nhiệt nhanh hoặc tải cao.
Kiểm tra điện trở
Sau khi đấu xong, cần kiểm tra lại toàn bộ hệ thống trước khi cấp điện:
- Dùng đồng hồ vạn năng đo điện trở từng nhánh để phát hiện đứt dây hoặc sai đấu.
- Kiểm tra thông mạch giữa các điểm nối, tránh lỏng hoặc tiếp xúc kém.
- Cấp điện chạy thử, theo dõi dòng tải và nhiệt độ trong thời gian đầu.
Nếu xuất hiện dấu hiệu bất thường như nóng nhanh, dòng tăng cao hoặc mất pha, cần ngắt điện và kiểm tra lại sơ đồ đấu.

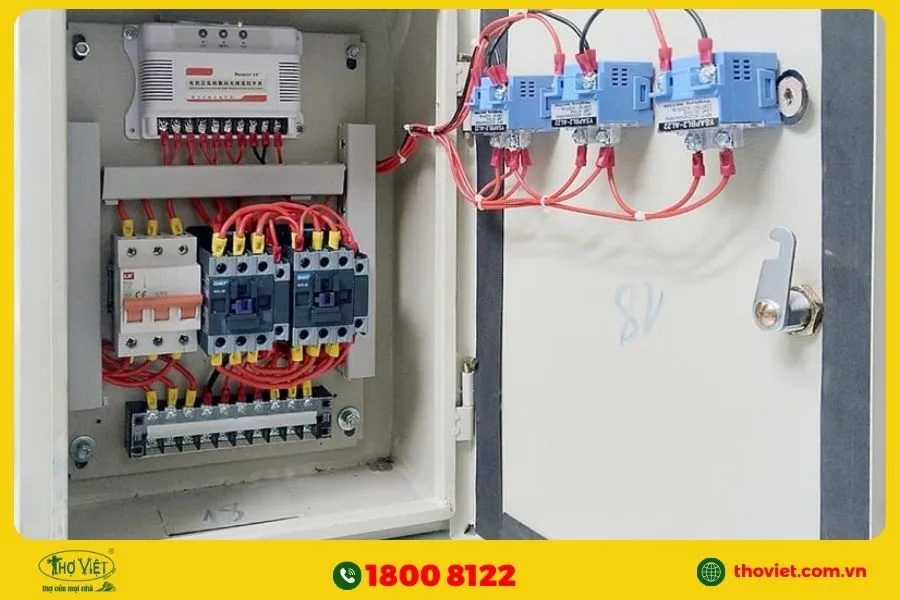

Lưu ý khi đấu nối điện trở 3 pha
Khi đấu điện trở 3 pha, cần kiểm tra kỹ thông số, sơ đồ và thiết bị đi kèm trước khi cấp điện. Dưới đây là một số lưu ý giúp quá trình đấu nối rõ ràng hơn và giảm lỗi khi vận hành.
Đúng thông số điện áp – công suất
Điện trở cần phù hợp điện áp danh định của hệ 3 pha và công suất thiết kế. Điện áp cấp cao hơn mức cho phép dễ làm lõi đốt nóng nhanh, giảm tuổi thọ. Ngược lại, điện áp thấp khiến nhiệt sinh ra không đủ. Ngoài ra, nên tính tổng công suất tải để chọn dây dẫn, aptomat và contactor có dòng chịu tải phù hợp, tránh quá tải kéo dài.
Kiểm tra thông mạch trước cấp điện
Trước khi đóng điện, nên đo điện trở từng nhánh bằng đồng hồ vạn năng. Giá trị giữa các nhánh cần gần tương đương, nếu chênh lệch lớn có thể do hỏng hoặc đấu sai. Đồng thời kiểm tra giữa cực và vỏ để phát hiện rò điện. Bước này giúp phát hiện sớm các lỗi kỹ thuật.
Dùng contactor và relay nhiệt bảo vệ
Hệ thống điện trở 3 pha thường hoạt động liên tục và tiêu thụ dòng lớn. Contactor dùng để đóng ngắt tải theo tín hiệu điều khiển, giúp giảm tải cho công tắc hoặc bộ điều khiển. Relay nhiệt theo dõi dòng điện, khi vượt ngưỡng cài đặt sẽ tự ngắt mạch, giảm nguy cơ cháy tiếp điểm hoặc hỏng điện trở.
Nối đất đúng kỹ thuật
Tiếp địa giúp dòng rò thoát xuống đất thay vì truyền qua vỏ kim loại của thiết bị. Khi đấu nối, cần gắn dây tiếp địa đúng vị trí quy định, siết chặt đầu nối để tránh lỏng lẻo. Dây tiếp địa nên có tiết diện phù hợp và đường đi ngắn, hạn chế suy hao, giúp giảm nguy cơ giật điện khi chạm vào thiết bị.
Đấu cảm biến khi dùng bộ điều khiển nhiệt độ
Khi sử dụng bộ điều khiển nhiệt, cảm biến như PT100 hoặc thermocouple giúp ghi nhận nhiệt độ thực tế. Anh/chị cần đấu đúng loại cảm biến, đúng cực tính và đặt tại vị trí phù hợp gần vùng gia nhiệt. Dây tín hiệu nên tách riêng khỏi dây nguồn để giảm nhiễu điện.
Tóm lại, nắm đúng cách đấu điện trở 380v giúp hạn chế lỗi như đấu sai pha, quá tải hoặc gia nhiệt không đều, đồng thời giúp hệ thống vận hành ổn định hơn. Nếu anh/chị cần hỗ trợ lắp đặt hoặc sửa điện, anh/chị có thể liên hệ Thợ Việt qua hotline 1800 8122 để được tư vấn và thi công nhanh chóng.
