Cầu chì là thiết bị bảo vệ mạch điện đơn giản nhất, tự động ngắt mạch khi dòng điện vượt quá mức cho phép để bảo vệ dây dẫn và thiết bị. Đấu cầu chì sai vị trí hoặc chọn sai dòng định mức khiến thiết bị không bảo vệ được mạch điện, thậm chí gây chập cháy nguy hiểm. Thợ Việt hướng dẫn chi tiết cách đấu cầu chì đúng kỹ thuật, giúp hệ thống điện vận hành an toàn và ổn định lâu dài.
Cầu chì là gì?
Cầu chì là khí cụ điện bảo vệ mạch điện hoạt động dựa trên nguyên lý nhiệt, trong đó dây chảy bằng hợp kim có điểm nóng chảy thấp sẽ đứt tức thì khi dòng điện vượt ngưỡng định mức.
Đây là thiết bị bảo vệ thụ động, không có cơ cấu đóng lại tự động, sau mỗi lần tác động phải thay dây chảy hoặc hộp cầu chì mới. Cầu chì được ứng dụng rộng rãi từ mạch điện dân dụng 220V đến hệ thống công nghiệp 3 pha 380V nhờ kết cấu đơn giản và chi phí thấp.

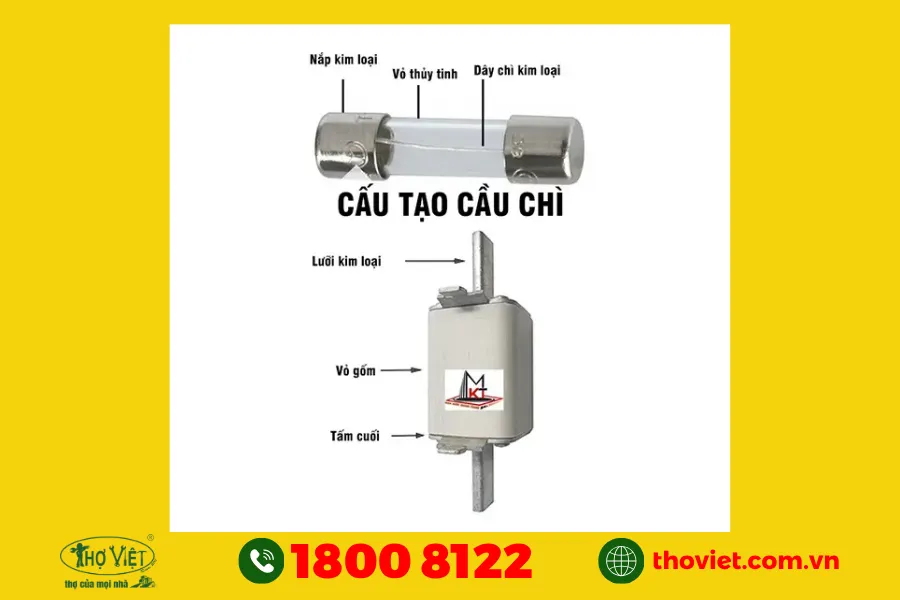

Cấu tạo của cầu chì
- Thân cầu chì: Vỏ sứ hoặc nhựa cách điện chịu nhiệt, bảo vệ dây chảy bên trong và cách ly với môi trường bên ngoài.
- Dây chảy: Dây hợp kim thiếc, chì hoặc bạc có điểm nóng chảy thấp, đứt tức thì khi dòng điện vượt ngưỡng định mức.
- Đầu cốt tiếp xúc: Hai đầu kim loại dẫn điện kết nối dây chảy với mạch điện, đảm bảo tiếp xúc chắc chắn và dẫn điện tốt.
- Hộp cầu chì (đế): Khung giữ cố định thân cầu chì, có cọc đấu dây vào và ra, lắp ray DIN hoặc bắt vít trực tiếp.
- Chất độn cát thạch anh (loại HRC): Vật liệu lấp đầy bên trong loại cầu chì công suất lớn, hấp thụ năng lượng hồ quang khi dây chảy đứt.
- Nắp chỉ thị (loại có báo hiệu): Chốt hoặc đèn báo bật lên khi dây chảy đứt, giúp xác định nhanh cầu chì nào bị tác động.

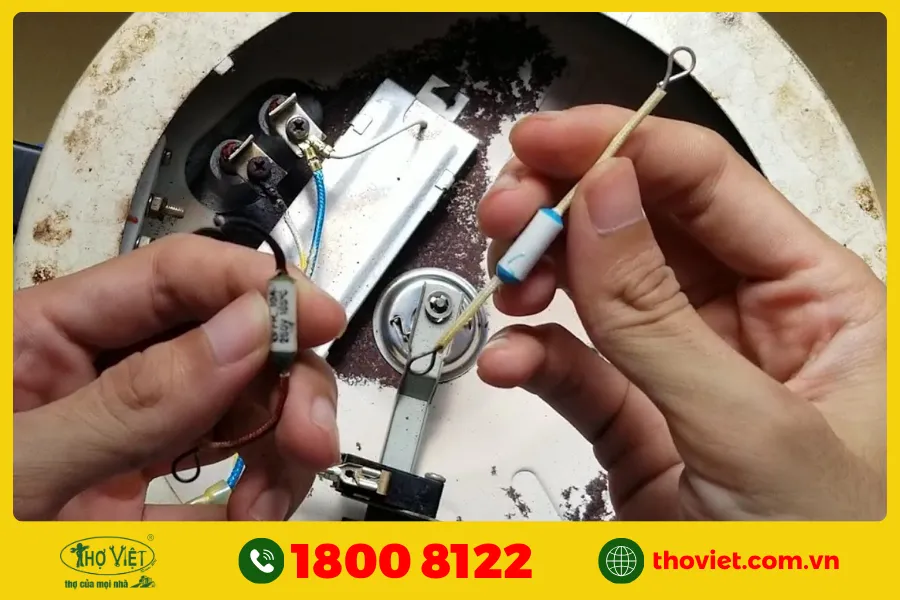

Nguyên lý hoạt động của cầu chì
Trong điều kiện vận hành bình thường, dòng điện chạy qua dây chảy sinh ra nhiệt lượng nhỏ và được tản ra môi trường xung quanh, dây chảy duy trì trạng thái nguyên vẹn và mạch điện thông suốt. Nhiệt lượng sinh ra tỷ lệ thuận với bình phương dòng điện theo định luật Joule, do đó khi dòng tăng vượt ngưỡng định mức, nhiệt tích lũy tăng nhanh vượt khả năng tản nhiệt của dây chảy.
Khi dòng điện quá tải hoặc ngắn mạch, nhiệt độ dây chảy tăng vọt đến điểm nóng chảy của hợp kim, dây chảy đứt và ngắt mạch điện hoàn toàn trong thời gian rất ngắn. Cầu chì loại HRC chứa cát thạch anh bên trong giúp dập tắt hồ quang điện ngay lập tức, ngăn hồ quang kéo dài gây cháy nổ trong các mạch điện công suất lớn.

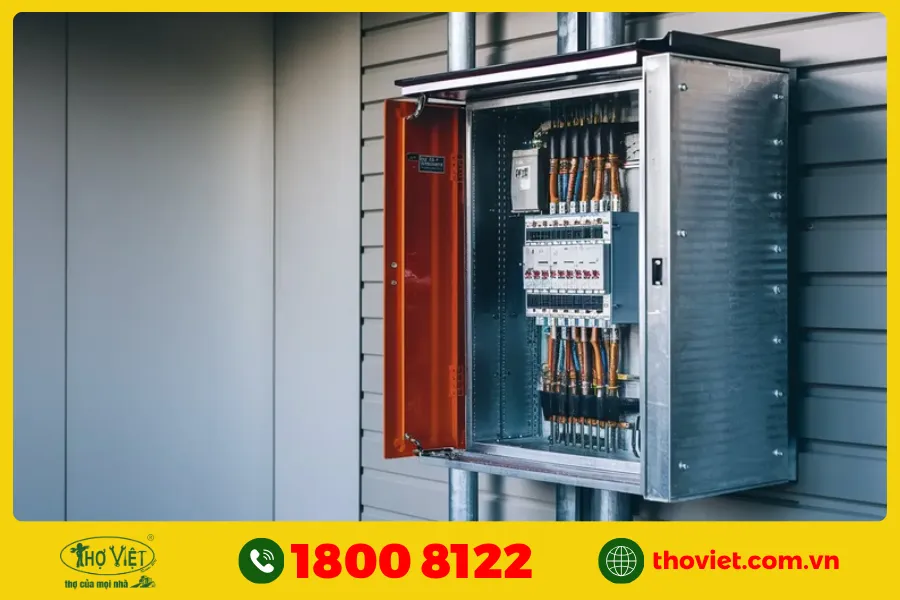

Công dụng của cầu chì
Cầu chì là thiết bị bảo vệ thụ động đầu tiên trong mạch điện, đóng vai trò ngăn chặn các sự cố lan rộng ra toàn hệ thống khi có hiện tượng bất thường xảy ra. Dù công nghệ bảo vệ điện ngày càng hiện đại với aptomat và ELCB, cầu chì vẫn được sử dụng rộng rãi nhờ chi phí thấp, kết cấu đơn giản và độ tin cậy cao.
| Công dụng | Mô tả |
| Bảo vệ quá tải | Ngắt mạch khi dòng điện vượt quá dòng định mức trong thời gian dài |
| Bảo vệ ngắn mạch | Đứt tức thì khi dòng ngắn mạch tăng đột biến, bảo vệ dây dẫn và thiết bị |
| Bảo vệ thiết bị điện | Ngăn dòng điện lớn phá hủy động cơ, biến áp và các thiết bị công suất |
| Phân vùng bảo vệ | Chỉ ngắt đúng nhánh mạch bị sự cố, các nhánh còn lại vẫn hoạt động bình thường |
| Bảo vệ dây dẫn | Ngăn dây dẫn quá nhiệt do dòng vượt ngưỡng, tránh nguy cơ cháy nổ |

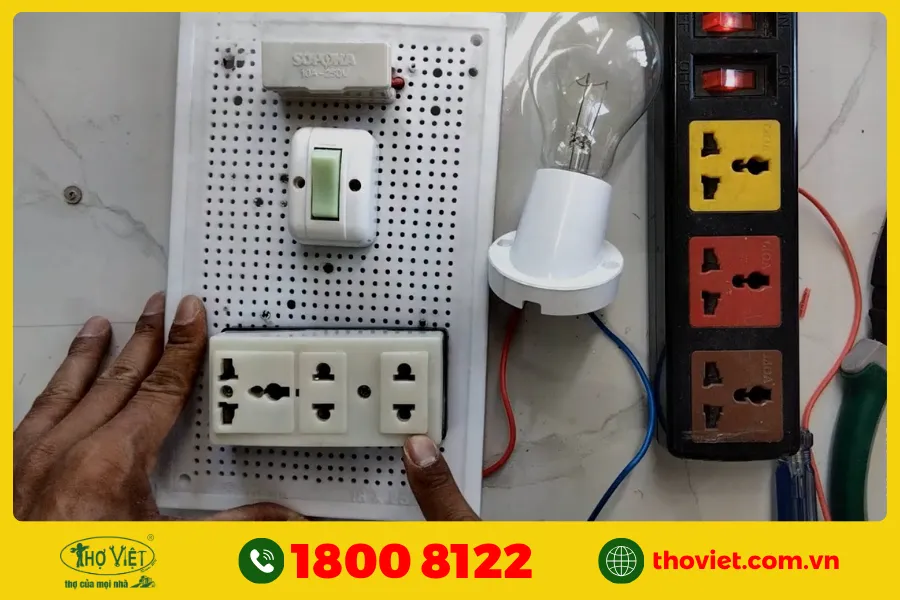

Hướng dẫn cách lắp đặt cầu chì
Trước khi lắp đặt, cần ngắt aptomat tổng và kiểm tra bằng bút thử điện để xác nhận toàn bộ mạch điện tại vị trí thi công không còn điện áp.
Bước 1: Chọn cầu chì đúng thông số
Chọn cầu chì có dòng định mức phù hợp với tải, thông thường bằng 1,2 đến 1,5 lần dòng định mức của thiết bị cần bảo vệ.
Bước 2: Lắp đế cầu chì vào vị trí
Bắt chặt đế cầu chì lên ray DIN hoặc bề mặt tủ điện, đảm bảo đế cố định chắc chắn không bị rung lỏng trong quá trình vận hành.
Bước 3: Đấu dây lửa vào đầu vào của đế
Kết nối dây pha từ aptomat hoặc thanh cái vào cọc đầu vào của đế cầu chì, siết chặt vít đầu cốt đảm bảo tiếp xúc tốt.
Bước 4: Đấu dây lửa ra đến tải
Kết nối dây pha từ cọc đầu ra của đế cầu chì đến thiết bị tải hoặc aptomat nhánh phía sau cần được bảo vệ.
Bước 5: Lắp thân cầu chì vào đế
Lắp thân cầu chì có dây chảy vào đế theo đúng chiều quy định, vặn chặt hoặc nhấn khớp tùy loại đế đang sử dụng.
Bước 6: Đóng điện và kiểm tra
Đóng aptomat tổng, kiểm tra điện áp đầu ra của cầu chì bằng đồng hồ vạn năng để xác nhận mạch thông và thiết bị hoạt động bình thường.

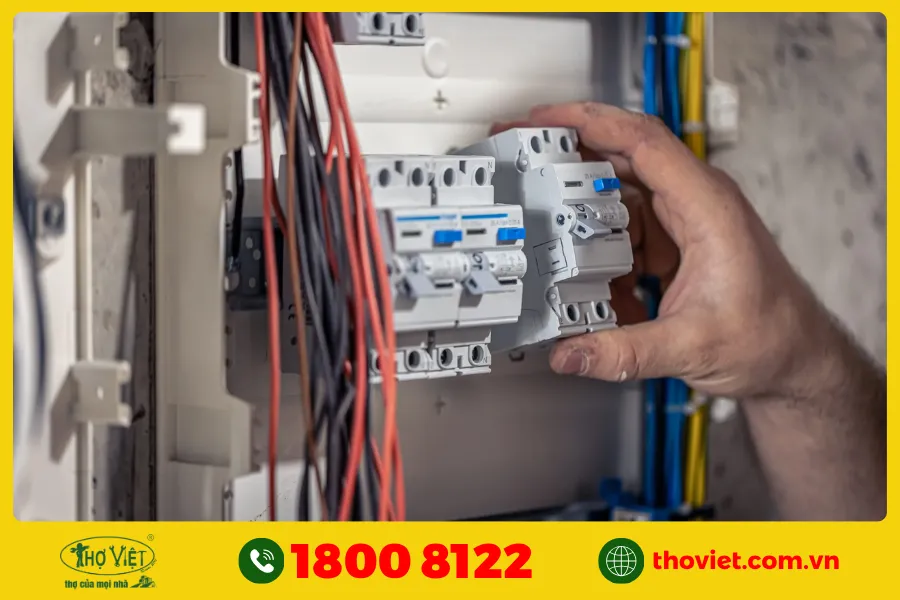

Một số lưu ý khi lắp đặt cầu chì
- Chỉ đấu dây lửa qua cầu chì: Cầu chì chỉ lắp trên dây pha, tuyệt đối không lắp trên dây trung tính hoặc dây tiếp địa.
- Chọn đúng dòng định mức: Không dùng cầu chì có dòng định mức quá lớn so với tải, mất tác dụng bảo vệ khi xảy ra quá tải hoặc ngắn mạch.
- Không dùng dây chảy tự chế: Thay thế bằng dây chảy không đúng hợp kim làm thay đổi ngưỡng tác động, tiềm ẩn nguy cơ cháy nổ.
- Kiểm tra tiếp xúc đầu cốt: Đầu cốt lỏng gây phát nhiệt cục bộ tại vị trí tiếp xúc, dẫn đến cháy đế hoặc chập mạch theo thời gian.
- Dùng đúng loại cầu chì theo ứng dụng: Loại gG bảo vệ mạch tổng quát, loại aM chuyên bảo vệ động cơ, không dùng lẫn lộn giữa các loại.
- Thay thế đúng thông số khi cầu chì đứt: Luôn thay bằng cầu chì cùng dòng định mức và cùng loại, không thay bằng loại có dòng cao hơn để tránh sự cố lặp lại.
- Lắp nắp bảo vệ sau khi thi công: Đậy kín nắp hộp cầu chì sau khi lắp đặt xong, tránh bụi bẩn và tiếp xúc vô tình gây điện giật.
Như vậy, chúng ta cũng đã cùng điểm qua một số thông tin để biết được cách đấu cầu chì đúng kỹ thuật là như thế nào. Tuy nhiên, nếu quý anh/chị đang cần thợ điện đến tận nhà để lắp đặt. Hãy liên hệ ngay Thợ Việt qua số Hotline: 1800 8122 (miễn phí) để được tư vấn & báo giá.
